4
Display
Drucktaster
Topfsicherung T4A
Kabeldurchführungen
mit Zugentlastungsbügeln
Blende

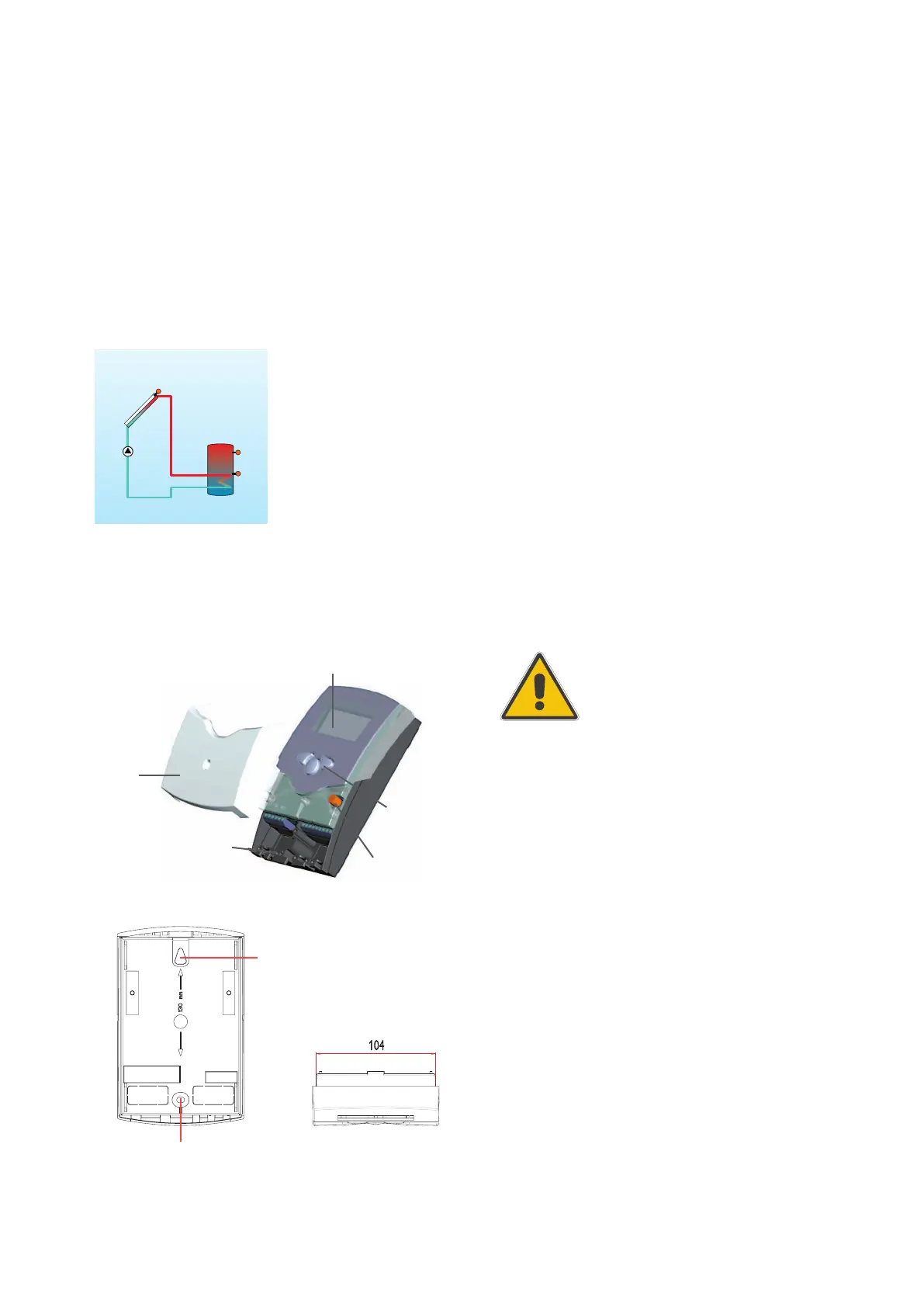

1.1 Montage
1. Installation
Aufhängung
Befestigung
Anwendungsbeispiele Deltasol BS
Standard-Solarsysteme
Ausführliche Anschlusspläne zu den aufgezeigten
SystemenndenSieinKapitel1.
Achtung!
VorjedemÖffnendesGehäusesall-
polige Trennung von der Netzspan-
nung sicherstellen.
Die Montage darf ausschließlich in trockenen Innen-
räumen erfolgen. Beachten Sie, dass das Gerät für
eine einwandfreie Funktion an dem ausgewählten Ort
keinen starken elektromagnetischen Feldern ausge-
setzt sein darf. Der Regler muss über eine zusätzliche
Einrichtung mit einer Trennstrecke von mindestens 3
mm allpolig bzw. mittels einer Trennvorrichtung (Si-
cherung) nach den geltenden Installationsregeln vom
Netz ge trennt werden können. Bei der Installation der
Netz anschlussleitung und der Sensorleitungen auf
getrennte Verlegung achten.
1. Kreuzschlitzschraube in der Blende herausdrehen
und Blende nach unten vom Gehäuse abziehen.
2. Aufhängung auf dem Untergrund markieren und
beiliegenden Dübel mit zugehöriger Schraube vor-
montieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befesti-
gung auf dem Untergrund markieren (Lochabstand
130 mm), anschließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befesti-
gungsschraube fixieren.
