7
1
3
2
Rückwärts
Vorwärts
SET
(Auswahl / Einstellmodus)

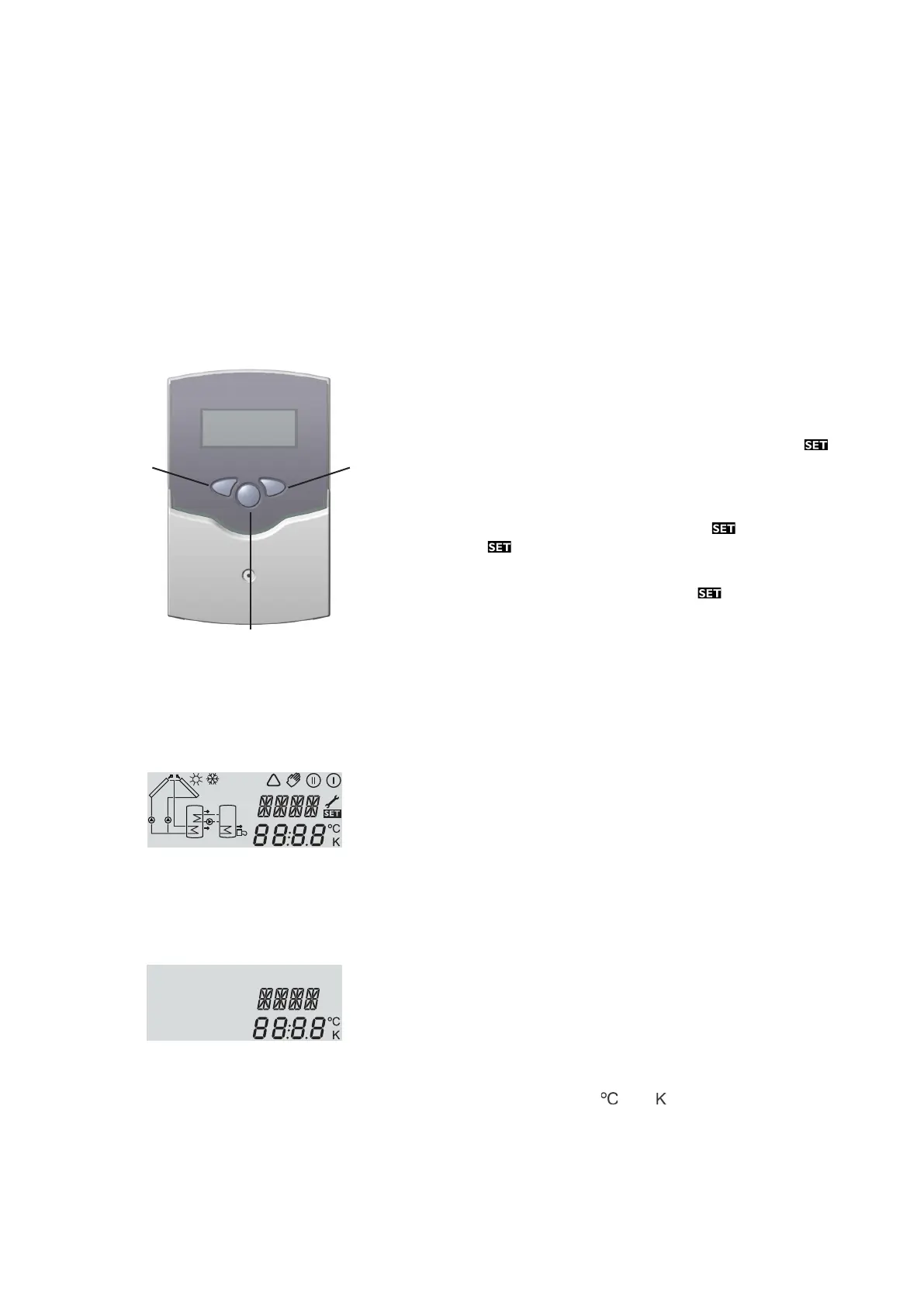

Das System-Monitoring-Display besteht aus 3 Be-
reichen: Der Kanalanzeige, der Symbolleisteund
dem System-Screen (aktives Anlagenschema).
Die Kanalanzeige besteht aus zwei Zeilen. Die obere
Anzeigen-Zeile ist eine alphanumerische 16-Segment-
Anzeige (Textanzeige). Hier werden hauptsächlich Ka-
nalnamen / Menüpunkte eingeblendet. In der unteren
7-Segment-Anzeige werden Kanalwerte und Einstell-
parameter angezeigt.
Temperaturen und Temperaturdifferenzen werden mit
Angabe der Einheit
oder angezeigt.
2.2.1 Kanalanzeige
nur Kanalanzeige
2. Bedienung und Funktion
2.1 Einstelltaster
Der Regler wird über die 3 Drucktaster unter dem
Display bedient. Taster 1 dient dem Vorwärts-Scrollen
durch das Anzeigemenü oder dem Erhöhen von Ein-
stellwerten. Taster 2 wird entsprechend für die umge-
kehrte Funktion benutzt.
Zur Einstellung nach letztem Anzeigekanal die Taste
1 ca. 3 Sekunden gedrückt halten. Wird im Display ein
Einstellwert angezeigt, erscheint in der Anzeige
.
Danach kann durch Betätigen der Taste 3 in den Ein-
gabemodus gewechselt werden.
Kanal mit den Tasten 1 und 2 anwählen
Taste 3 kurz drücken, die Anzeige
blinkt
( -Modus)
mit den Tasten 1 und 2 den Wert einstellen
Taste 3 kurz drücken, die Anzeige
erscheint wieder
dauerhaft, der eingestellte Wert ist abgespeichert.
2.2 System-Monitoring-Display
!
Vollanzeige Monitoring-Display
