5
1.2 Elektrischer Anschluss
Die Stromversorgung des Reglers muss über einen
externen Netzschalter erfolgen (letzter Arbeitsschritt!)
und die Versorgungsspannung muss 220 ... 240 V~
(50 ... 60 Hz) betragen. Flexible Leitungen sind mit den
beiliegenden Zugentlastungsbügeln und den zugehö-
rigen Schrauben am Gehäuse zu fixieren.
Der Regler ist mit 2 Relais ausgestattet, an die Ver-
braucher wie Pumpen, Ventile o. ä. angeschlossen
werden können:
Relais 1
18 = Leiter R1
17 = Nullleiter N
13 = Erdungsklemme
• Relais 1-V
16 = Leiter R1-V (Ventil)
15 = Nullleiter N
14 = Erdungsklemme
Die Temperatursensoren (S1 bis S4) werden mit
beliebiger Polung an den folgenden Klemmen ange-
schlossen:
1 / 2 = Sensor 1 (z. B. Sensor Kollektor 1)
3 / 4 = Sensor 2 (z. B. Sensor Speicher 1)
5 / 6 = Sensor 3 (z. B. Sensor TSPO)
7 / 8 = Sensor 4 (z. B. Sensor TRL)
Der Netzanschluss erfolgt an den Klemmen:
19 = Nullleiter N
20 = Leiter L
12 = Erdungsklemme
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile führen!
Berührungsgefährliche Spannungen!

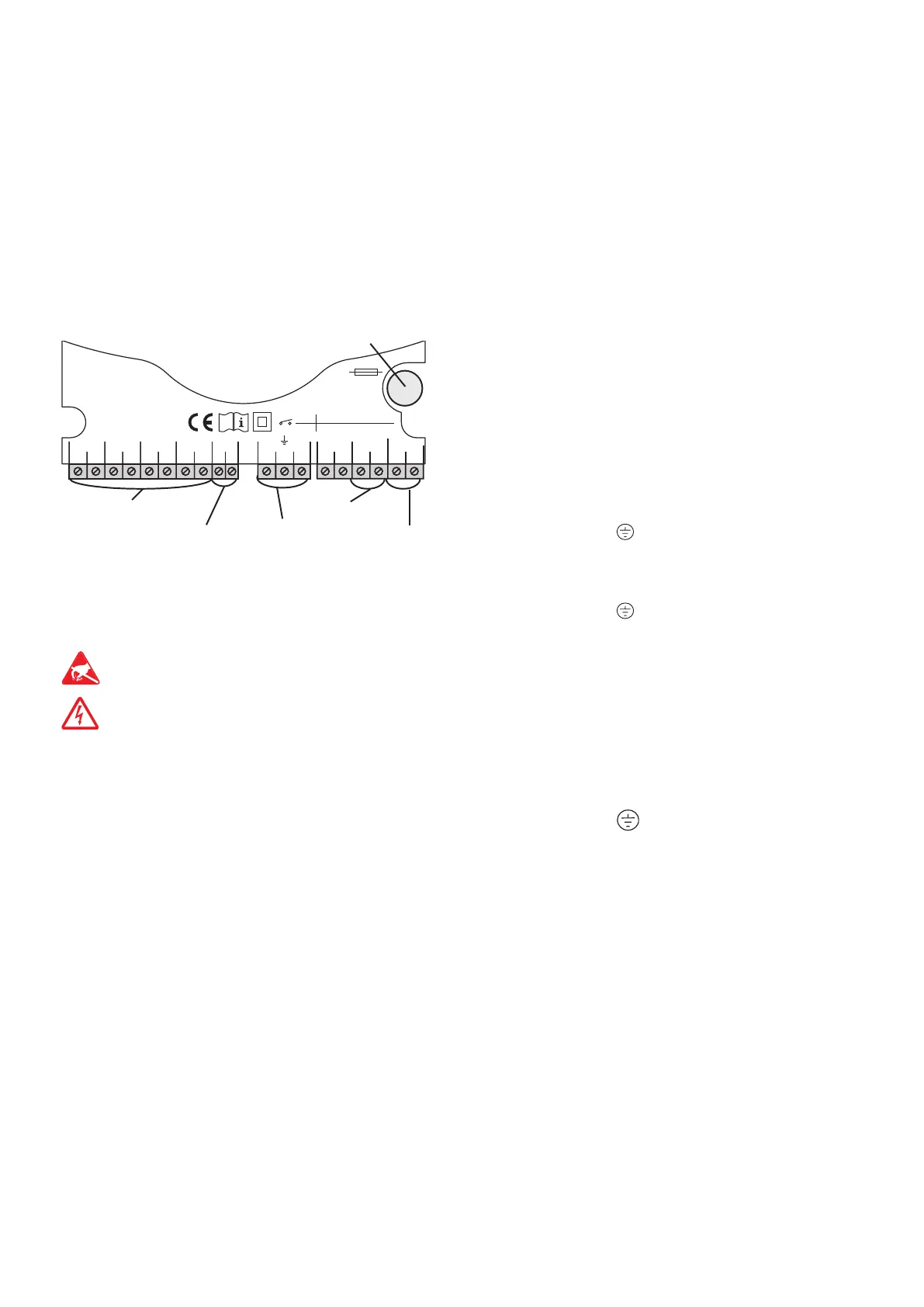

Netzklemmen
Verbraucherklemmen
Sensorklemmen
Erdungsklemmen
VBus
®
Anschlussklemmen
1 2
S1 S2 S3
3 4 5 6
Temp. Sensor
Pt1000
LNR1N
R1-V
N
201918171615
S4
7 8
141312
T4A
1 (1) A (220 ... 240) V~
2 (1) A (220 ... 240) V~
R1
R1-V
VBus
9 10
Sicherung
