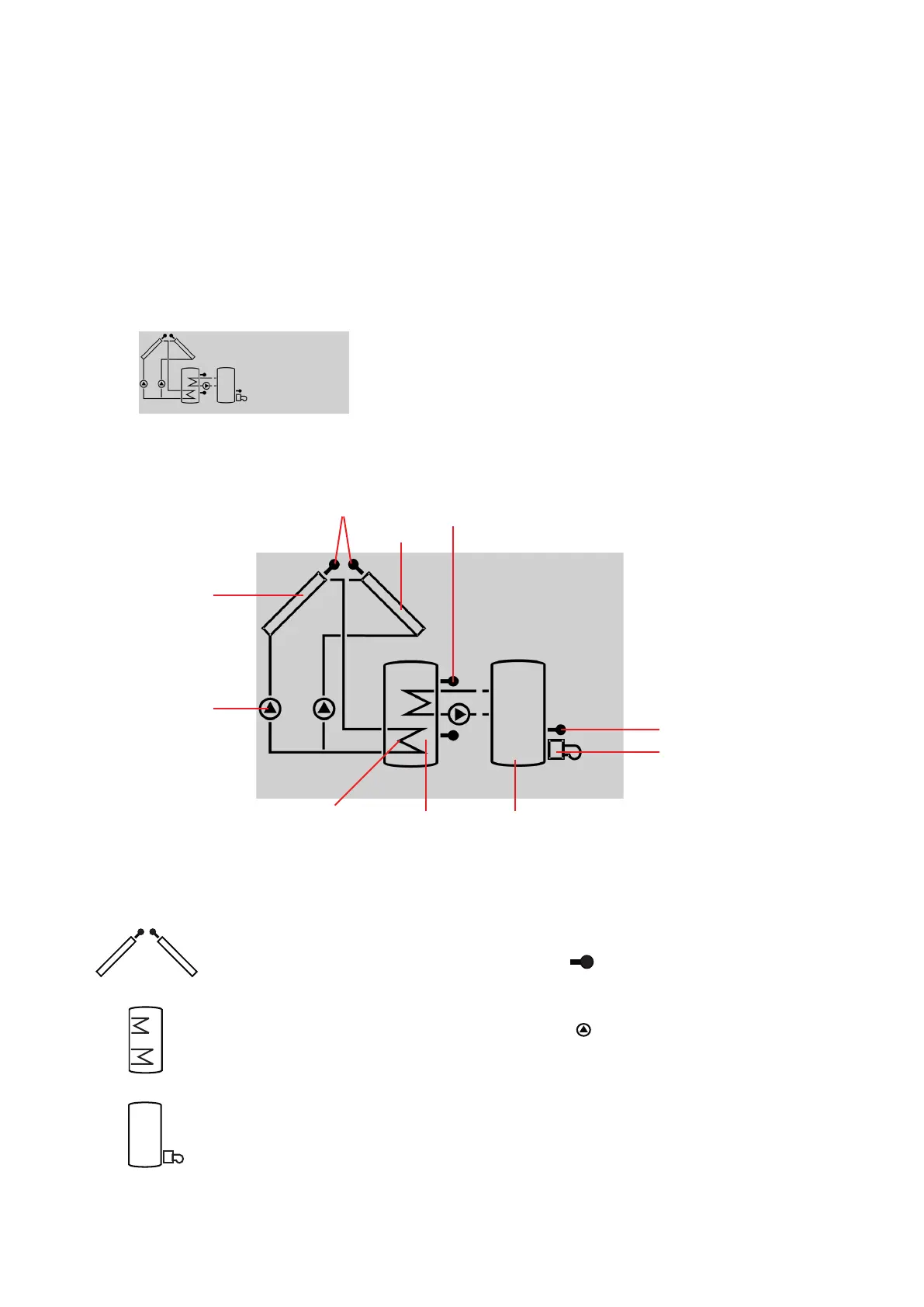

Der System-Screen (aktives Anlagenschema) zeigt im
Regler ausgewählte Schemata. Es besteht aus meh-
reren Systemkomponenten-Symbolen, die je nach
Anlagenzustand blinken, dauerhaft angezeigt oder
verborgen werden.
Sensoren
Kollektor 1
Kollektor 2
Pumpen
Sensor
Zusatzsymbol
Brennerbetrieb
Speicher
Speicherwärmetauscher
Speicher 2 oder Nachhei-
zung (mit Zusatzsymbol)
Sensor Speicher oben
Kollektoren
mit Kollektorsensor
Pumpe
Speicher
mit Wärme tauscher
Nachheizung
mit Brennersymbol
Temperatursensor
2.2.3 System-Screen
nur System-Screen Anzeige
