1018028FRSP-A Página 8 Manual Español
INSTALACIÓN
COLOCACIÓN DE LA APERTURA PARA LA VENTILA
Después de haber determinado la ubicación del calefactor, se debe hacer un
apertura para el calefactor entre los entramados de la pared interior y corte la
placa del piso entre los entramados, de manera que el calefactor descanse
plano sobre el piso, ya que todas las dimensiones que se dan son para un
cm. NOTA: Esta dimensión se puede aumentar para permitir que haya más
espacio para instalación y para volver a hacer la conexión del alambrado.
Luego, corte una apertura de 23.50 cm en la pared exterior para que pasen
los tub0s de la ventila. El centro de la apertura para el calefactor de 40,000
BTU es de 149.86 cm, el centro para aperturas para calefactores de 55,000
BTU es de 173.99 cm. Ver la Ilustración 5 de la página 6.
apertura de 23.50 cm que atraviese la pared interior y exterior. El centro del
entre si.
INSTALACIÓN DEL CALEFACTOR
El sistema de ventilación que viene con este aparato sirve para paredes
desde 1.91 cm (si se empotra el aparato) hasta 30.48 cm de ancho. Utilice
únicamante el tubo de escape, el tubo de entrada del aire y la tapa de
la ventila que vienen incluidos con el calefactor. No intente alargar los
tubos de escape o de entrada del aire, ya que esto podría provocar un
desbalance en el calefactor dando como resultado el mal funcionamiento
del aparato y que se apague el piloto, (Ver la Ilustración 6).
(Ver
Ilustración 6).
CONEXIÓN DEL GAS
Haga la conexión del gas entre la válvula de cierre manual y la válvula del
calefactor con los conectores aprobados de 1.27 cm. Los compuestos que
se utilicen para las juntas enroscadas de los tubos para gas deberán ser
del tipo aprobado para uso con gas Propano. El instalador debe revisar
las líneas de gas con jabonadura o detergente líquido para detectar fugas,
se debe hacer una prueba de presión. Asegúrese de desconectar la linea
del gas de la válvula del aparato antes de hacer la prueba de presión. La
natural y 2.49kPa para gas Propano. La presión mínima de entrada para gas
entrada”. La presión máxima de entrada nunca debe exceder de 1.74kPa
con gas natural o 3.49kPa con gas Propano.
INSTALACIÓN DEL TERMOSTATO
Siga las instrucciones que vienen incluidas con el termostato. Elija un lugar
para el termostato, a aproximadamente 1.52 m arriba del piso, en una pared
interior donde no se vea afectado por fuentes de calor o frío tal como la
luz directa del sol, televisores, chimeneas, tuberías ocultas de agua fría
o caliente, ráfagas de aire, etc. y a una distancia mínima de 1.22 m del
calefactor. El termostato no debe instalarse en un cuarto contiguo. Conecte
los cables al termostato e instálelo en la pared. Extienda el alambre hasta
el calefactor y conéctelo a los alambres para el termostato que salen de la
parte superior del calefactor sujetándolo con las grapas aislantes que se
han incluido.
OPERACIÓN
Este calentador está equipado con un regulador de gas de apertura lenta.
Cuando hay demanda de calor la válvula de gas no se abre repentinamente
a la presión total del múltiple, sino con un aumento gradual hasta alcanzar la
presión normal del múltiple. El tiempo que pasa desde la demanda de calor
hasta la presión normal de funcionamiento es de dos a cinco segundos. La
característica de apertura lenta garantiza el encendido sin peligro y menos
ruidoso.
calor en el cuarto.
TUBO DE ENTRADE DE AIRE “A” - Midiendo desde la
dimensión “X”. Quite todas las rebabas.
TUBO DE ESCAPE “B”
empaque, marque y corte el tubo 4.45 cm más grande que
la dimensión “X”. Quite todas las rebabas.
Sujete el tubo de escape de la ventila “B” al collar del cambiador de calor y
el tubo de entrada de aire “A’’ al reborde de la parte trasera del calefactor
utilizando 16 tornillos #8x3/8 (“C”) que se incluyen. Asegúrese de que los
empaques estén en su lugar y no estén dañados. Siempre que se quiten
los tubos de la ventila, revise y cambie los empaques si es necesario. El
no cambiar los empaques en caso de no estar en su lugar o de que estén
dañados, puede exponer al usuario a condiciones peligrosas para su vida.
la parte inferior de la armazón. NOTA: Asegúrese de que los dos tubos
estén centrados en el oricio. Deslice la tapa de la ventila en los tubos
que se extienden desde la parte de atrás del calefactor. Para facilitar esta
instalación, se recomienda usar un movimiento giratorio. Sujete la tapa
de la ventila y la placa espaciadora de la misma tapa a la pared haciendo
que los tubos de la ventila tengan una ligera inclinación hacia abajo. Esto
impedirá que entre el agua. Quizá sea necesario utilizar pernos prisioneros
los cuales no vienen incluidos con el calefactor. Aplique boquilla alrededor
de la placa espaciadora de la terminal de la ventila con la masilla
emboquilladora que se le ha proporcionado.
NOTA: Quizá sea necesario encuadrar el área para proporcionar una
supercie plana para que la placa espaciadora de la terminal de la ventila
tope contra esta misma y así impida que la lluvia entre por el oricio.

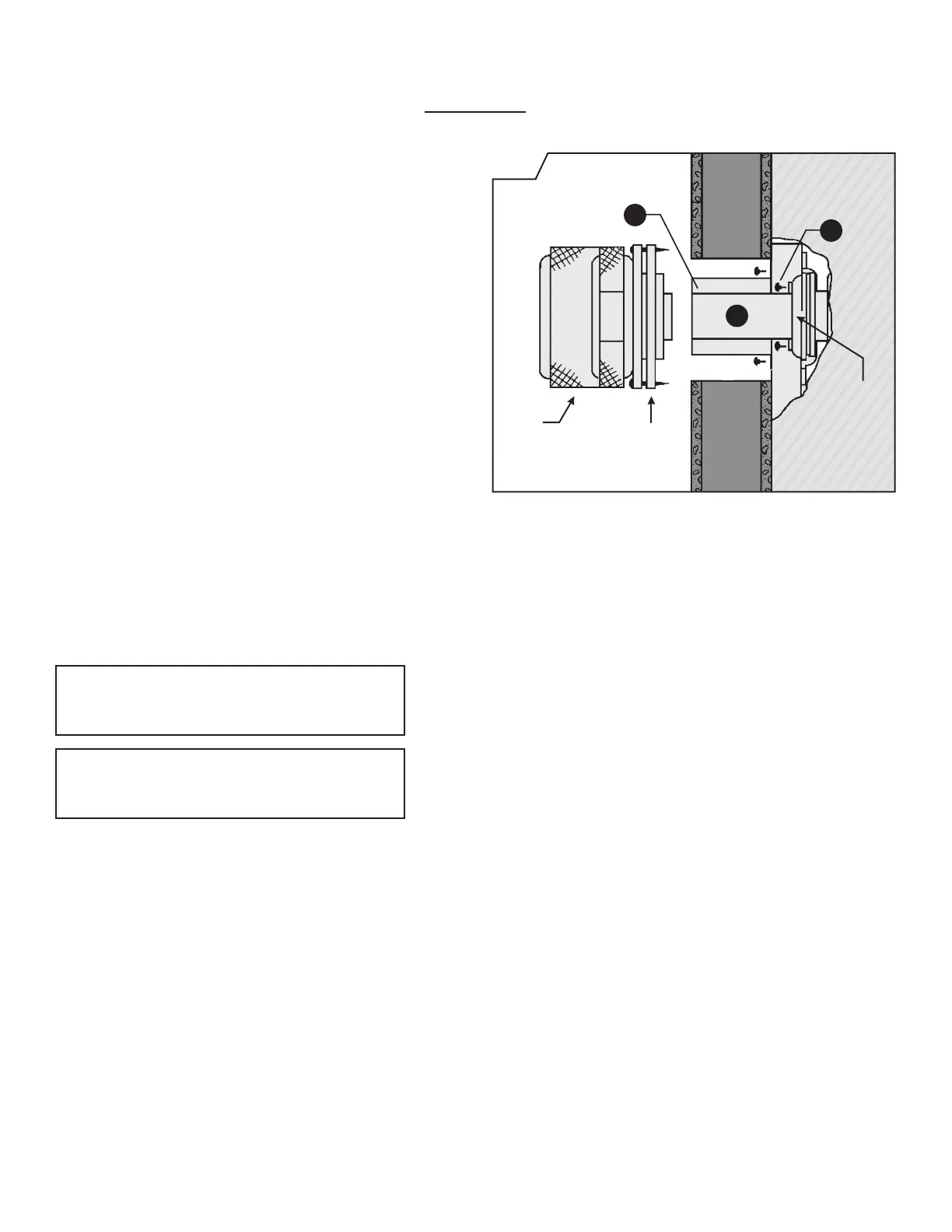

FIG. 6
Tapa
de la
Ventila
Placa
Espaciadora
de la Tapa
de la Ventila
PARED
“
X
”
AFUERA DENTRO
A
C
B
Collar del
Cambiador
de Calor
