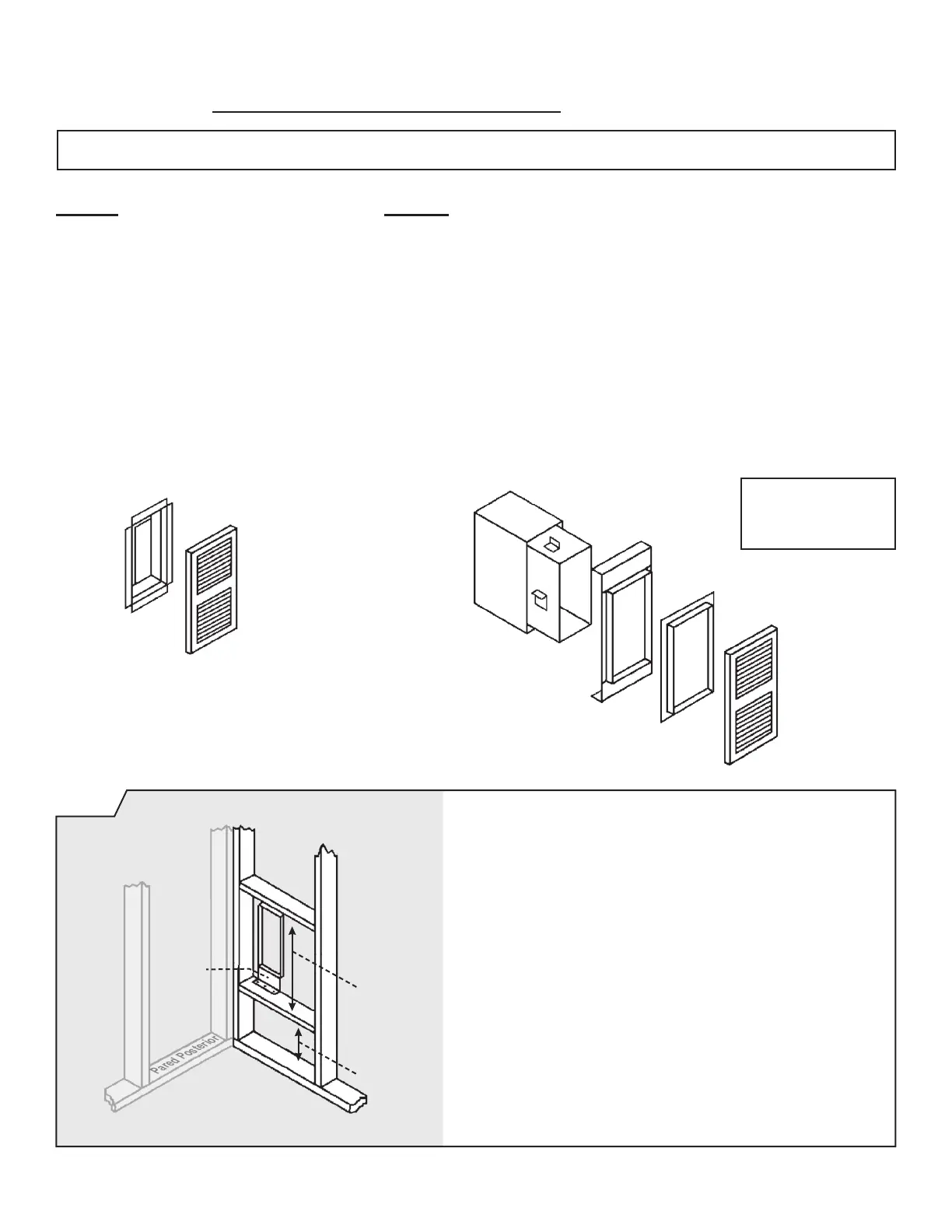

FIG. 11
RUGOSOS PARA
KITS DE DESCARGA LATERAL
Instale tierra de yeso como se muestra a la izquierda.
NOTA: Cuando se usa el kit de descarga lateral
No. 30SRB, el horno debe ajustarse exactamente
a 10.16cm de la pared lateral.
306SR-A
Descarga lateral en la carcasa
1. Recorte y quite el área repujada en el lado de
la carcasa.
2. Quite el golpe de gracia del forro interior.
3. Coloque una bota de 3.81cm desde el kit a
través de la abertura, haciendo coincidir las
pestañas de la bota para noquear el forro
interior.
4.
maletero.
5.
6. Fije la bota interna con los tornillos provistos.
7.
en la carcasa y fíjela con los tornillos
provistos.
306SR & 30SRB: KITS DE DESCARGA LATERAL (Accesorios Opcionales)
30SRB-A
Descarga lateral con arranque de extensión
1.
continuación.
2.
(Opcional).
3. Corte y quite la sección en relieve en el lado de la carcasa.
4. Quite el golpe de gracia en el forro interior.
5. Coloque el calentador en posición.
6. Coloque la bota interna en su lugar, marque y corte la bota al ras con la pared.
Coloque la bota externa en su posición, marque y corte la bota al ras con la pared.
7. Coloque el borde de la bota en su posición, deslice LA BOTA INTERNA a través de
la pared de la habitación contigua y fíjela al revestimiento interno. Deslice LA BOTA
EXTERIOR a través de la pared de la habitación contigua y fíjela al lado de la carcasa.
8. Coloque la parrilla en posición y asegúrela a la pared.
NOTA: La longitud
máxima de arranque
es de 25.4 cm
PRECAUCIÓN: Este equipo se debe instalar por un instalador o un técnico de servicio calificados.
Pared Lateral
36.51cm
Base de
Yeso
25.88cm
