1018028FRSP-APágina 15Manual Español

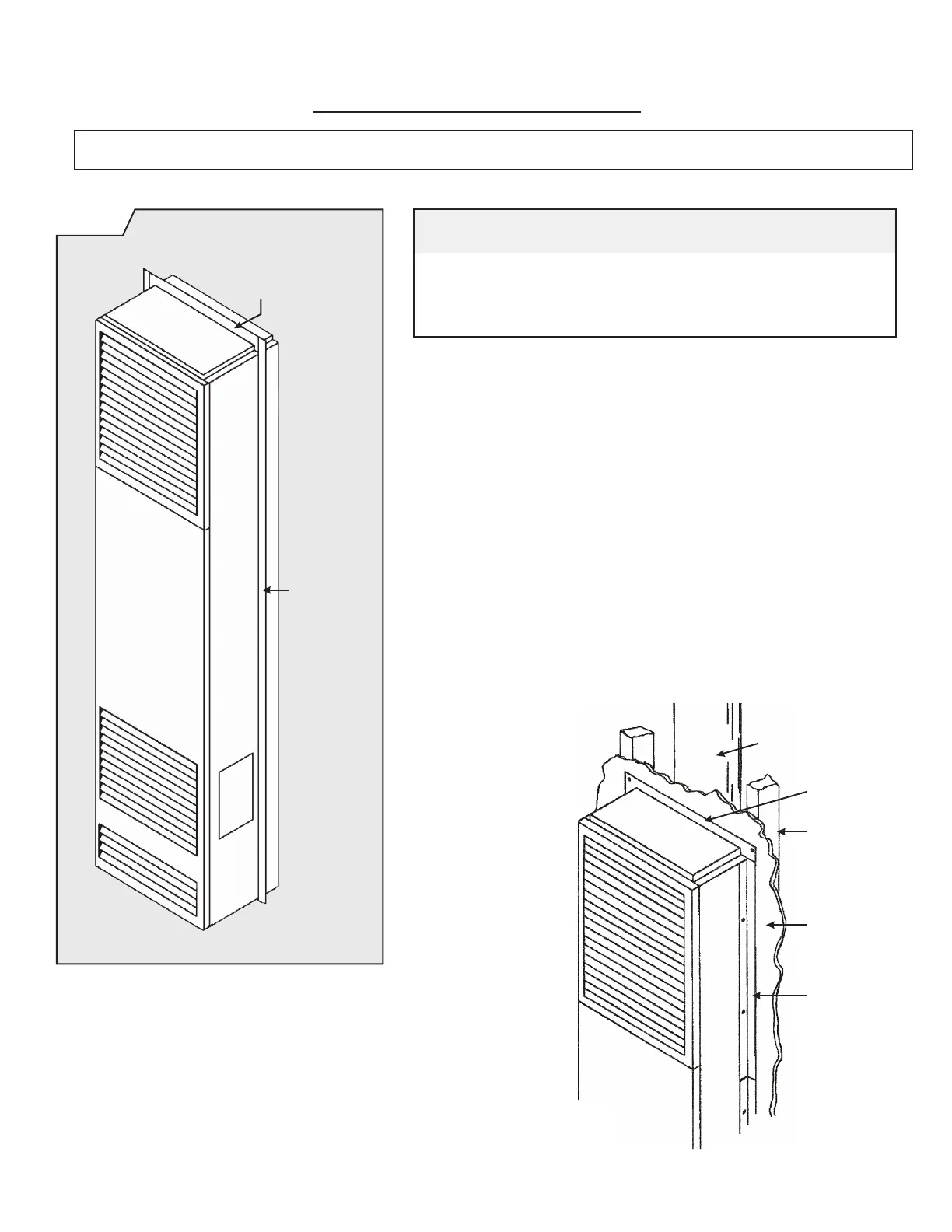

31300-A: KIT DE ACABADO DEL GABINETE
FIG. 12-A
Unidades con Tablero de Terminales
1. Instale la brida superior y asegúrela con dos (2) tornillos.
2. Seleccione una de las bridas laterales restantes y colóquela como
se muestra en Figura 12-B (abajo), asegurándose de que el lado con
(y que la brida esté
alineada con la parte inferior de la moldura superior).
Marque estos agujeros y retire la brida lateral. Taladre los agujeros
marcados con la broca No. 30. Vuelva a colocar la brida y asegúrela
con los tornillos provistos.
3. Mida desde el fondo de la brida lateral que acaba de instalar al piso.
Corte una de las bridas laterales restantes a la medida e instálela como
en el paso 2.
Repita los pasos 2 y 3 para el lado opuesto del horno.
Angulo Para Orilla Lateral del Gabinete .......... Qty. 4 31310
Orillo Superior del Gabinete . . . . . . . . . . . . . . . . . . . Qty. 1 31320
# 8 Tornillos de Cabeza Phillips ............... Qty. 10 50134
JUEGO NRO.
31300-A
JUEGO DE
ORILLAS
LONG
SIDE
FLANGE
FIG. 12-B
Pared
Juego de
Recorte
de la Brida
Lateral
Esparrago
de Pared
Tuberia del
Respiradero
HORNO
Juego de
Recorte de la
Brida Superior
PRECAUCIÓN: Este equipo se debe instalar por un instalador o un técnico de servicio calificados.
PARTE DESCRIPCIÓN
NUM. DE
PARTECANTIDAD
