ATTENTION: Au moment de l’entretien des commandes, étiquetez tous les fils avant le débranchement. Des erreurs de câblage peuvent
entraîner un fonctionnement inadéquat et dangereux. S’assurer que l’appareil fonctionne adéquatement une fois l’entretien terminé.
!
ENTRETIEN

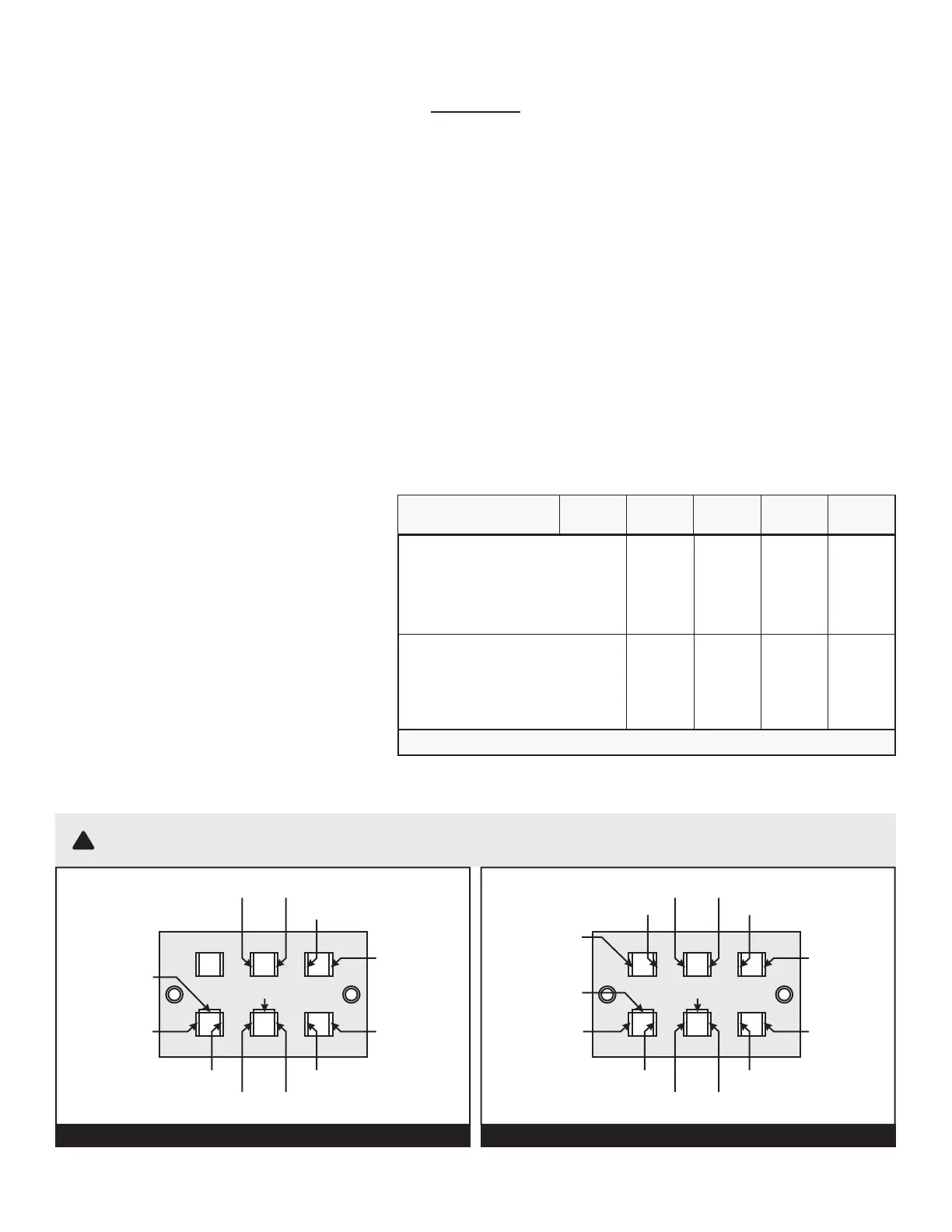

DIAGRAMME DE LA PLAQUETTE DE CONNEXIONS
COMMENT ENLEVER LE BRÛLEUR PRINCIPAL
POUR INSPECTION ET NETTOYAGE
1. Régler le thermostat au point le plus bas et laisser
2. Fermer toute l’alimentation électrique à l’appareil.
3. Retirer la grille inférieure.
4. Déconnecter l’alimentation en gas à la soupape.
5.
6. Enlever les 15 vis retenant la porte du brûleur à la
boîte du brûleur. Rétirer complétement le brûleur
et l’assemblage soupape.
7. Après l’inspection et le nettoyage, remettre
l’assemblage brûleur dans la boîte du brûleur et
resserrer les 15 vis.
REMARQUE: S’assurer que le joint d’étanchéité de
la porte n’est pas endommagé et fournit une bonne
étanchéité autrement il y aura interruption de la veilleuse.
8.
9. Reconnecter l’alimentation en gaz à la sou page.
10. Remettre l’alimentation électrique à l’appareil.
11. Suivre les instructions d’allumage et remettre la
grille inférieure en place.
On recommande que la fournaise et tous ses
composants soient inspectés au moins annuellement
inclure le brûleur, la veilleuse, l’échangeur de chaleur et
le système de ventilation. S’assurer que l’écoulement de
l’air de ventilation et de combustion n’est pas obstrué.
IMPORTANT: Maintenir propres le brûleur et le
compartiment de commande. Passer l’aspirateur dans
le compartiment de commande au début de la saison de
chauage et aussi souvent que requis.
FLAMME APPROPRIÉE DU BRÛLEUR
ont été déterminés à l’usine. REMARQUE: On recommande de vérier la amme du
brûleur au moins deux fois durant la saison de chauage pour tout changement dans les
caractéristiques de la amme du brûleur.
FIG 10: Table de Trou Pour les É
No. de Modéle
0 à
609,61m
609,61 à
1219,21m
1219,21 à
1828,82m
1828,82 à
2438,43m
2438,43 à
3048,04m
GAZ NATUREL
DVCF403C ................ 32 34 35 36 40
DVCF407C ................ 32 34 35 36 40
DVCF553C ...............3.6mm 29 30 30 31
DVCF557C ...............3.6mm 29 30 30 31
DVCF404C ................ 49 50 51 52 52
DVCF408C ................ 49 50 51 52 52
DVCF554C ................ 44 45 47 48 49
DVCF558C ................ 44 45 47 48 49
GAZ PROPANE
Lot de Commande No 49840 2287-1 Lot Haute Altitude
DVCF403, 404, 407 & 408
(
C-H
)
91122
Moteur (Blanc)
Commutateur de ventilateur (Brun)
Moteur (Vert) Moteur (Noir)
Cordon D’Alimentation (Blanc)
Cordon D’Alimentation (Noir)
Transformateur (Noir)
Transformateur (Noir)
Commutateur
de Seuil
(Bleu)
Plaque
à Borne,
Masse (Vert)
Cordon
D’Alimentation
(Vert)
Commutateur
de Selection
(Noir)
DVCF553, 554, 557 & 558
(
C-H
)
91123
Moteur (Blanc)
Commutateur de Ventilateur (Brun)
Moteur (Vert) Moteur (Noir)
Cordon D’Alimentation (Noir)
Cordon D’Alimentation (Blanc)
Transformateur (Noir)
Transformateur (Noir)
Commutateur
de Seuil
(Bleu)
Plaque
à borne,
masse (Vert)
Cordon
D’Alimentation
(Vert)
Commutateur
de Selection
(Noir)
Commutateur de Selection
(Rouge)
Moteur (Rouge)
