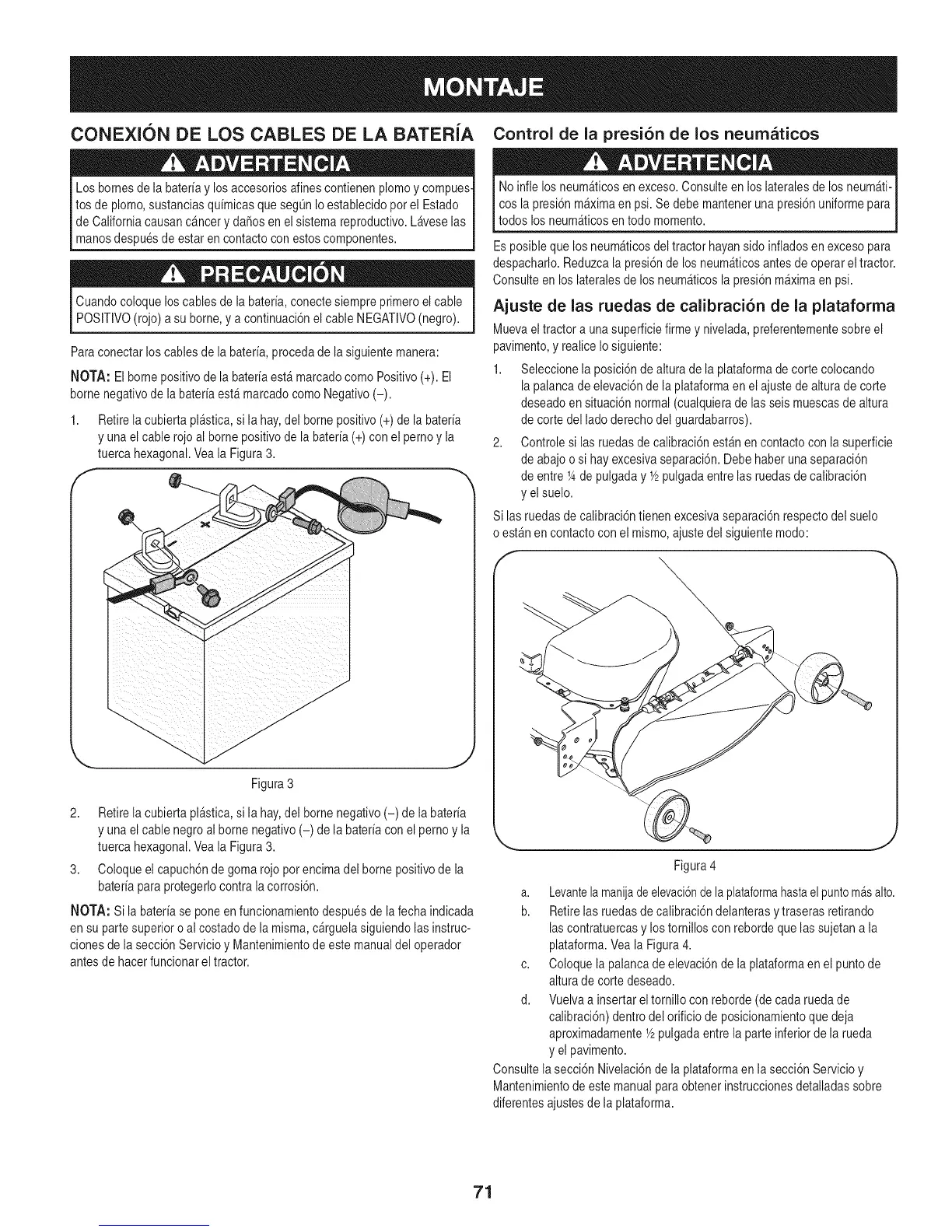

CONEXION DE LOS CABLES DE LA BATERIA
Losbornesdela bateriay losaccesoriosalinescontienenplomoy compues-
tosde plomo,sustanciasquimicasque seg0nIoestablecidopor el Estado
de Californiacausanc_nceryda_os enel sistemareproductivo.Laveselas
manosdespuesde estar encontactoconestoscomponentes.
Cuandocoloqueloscablesdela bateria,conectesiempreprimeroel cable
POSITIVO(rojo)a su borne,y a continuaci6nel cableNEGATIVO(negro).
Paraconectar loscablesdela bateria,procedadela siguientemanera:
NOTA: El bornepositivode la bateriaest_marcadocomoPositivo(+). El
bornenegativode la bateriaest_marcadocomo Negativo(-).
1. Retirela cubiertapl_stica,si la hay,del bornepositivo(+)dela bateria
y unael cablerojo al bornepositivode la bateria(+)conel pernoy la
tuerca hexagonal.Veala Figura3.
f
Figura 3
2. Retirela cubiertapl_stica,si la hay,del bornenegativo(-) de labateria
y unael cablenegroal borne negativo(-) de la bateriaconel pernoy la
tuerca hexagonal.Veala Figura3.
3. Coloqueel capuch6nde gomarojopor encimadel bornepositivode la
bateriaparaprotegerlocontralacorrosi6n.
NOTA: Si la bateriase poneenfuncionamientodespuesde lafecha indicada
ensu partesuperioro alcostadode lamisma,c_rguelasiguiendolasinstruc-
clonesdela secci6nServicio y Mantenimientode estemanualdel operador
antesde hacerfuncionarel tractor.
Control de la presi6n de los neumaticos
No infle losneum_ticosenexceso.Consulteen loslateralesdelos neum_ti-
cos la presi6nm_ximaenpsi. Sedebemantenerunapresi6nuniformepara
todos losneumAticosentodo momento.
Esposibleque losneum_ticosdeltractorhayansidoinfladosenexcesopara
despacharlo.Reduzcala presi6nde los neum_ticosantesde operarel tractor.
Consulteen loslateralesde losneum_ticosla presi6nm_ximaenpsi.
Ajuste de las ruedas de calibraci6n de la plataforma
Muevaeltractora unasuperficiefirme y nivelada,preferentementesobreel
pavimento,y realiceIosiguiente:
1. Seleccionela posici6ndealturade la plataformadecortecolocando
lapalancadeelevaci6nde la plataformaenel ajustede alturade corte
deseadoensituaci6n normal(cualquieradelas seismuescasde altura
de cortedelladoderechodelguardabarros).
2. Controlesi las ruedasdecalibraci6nest_nencontactoconla superficie
de abajoosi hayexcesivaseparaci6n.Debehaberunaseparaci6n
de entre1_de pulgaday Y2pulgadaentrelas ruedasdecalibraci6n
y el suelo.
Si las ruedasdecalibraci6ntienenexcesivaseparaci6nrespectodelsuelo
o est_n encontactoconel mismo,ajustedel siguientemodo:
Figura4
a. Levantelamanijadeelevaci6ndelaplataformahastaelpuntomAsalto.
b. Retirelas ruedasdecalibraci6ndelanterasytraserasretirando
lascontratuercasy los tornillosconrebordeque lassujetana la
plataforma.Veala Figura4.
c. Coloquelapalancadeelevaci6ndela plataformaenel puntode
alturade cortedeseado.
d. Vuelvaa insertarel tornillocon reborde(decadaruedade
calibraci6n)dentrodelorificiode posicionamientoque deja
aproximadamenteY2pulgadaentrela parte inferiorde la rueda
y el pavimento.
Consultela secci6nNivelaci6nde la plataformaenla secci6nServicioy
Mantenimientode estemanualparaobtenerinstruccionesdetalladassobre
diferentesajustesdela plataforma.
71
