Craftsman PYT9000 - Pedal de Freno; Palanca de Ajuste del Asiento

f
TapSndel tanque de combustible
Control del regulador/cebador
I
Indicador de nivel decombustible
Monitor del indica-
dot de sistemas
-___6dulo del
interruptorde
encendido
Perilla de potenciade ar-
ranque (PTO)(enganche
de cuchilla)
Pedalde freno
Palancade ajuste del asiento
Frenode mano/
Palancade control de
crucero
Pedal de latransmisiSn
Pedal de marcha atr_s
Palancadeelevaci6nde la
plataforma
Portacubeta
\
Figura 6

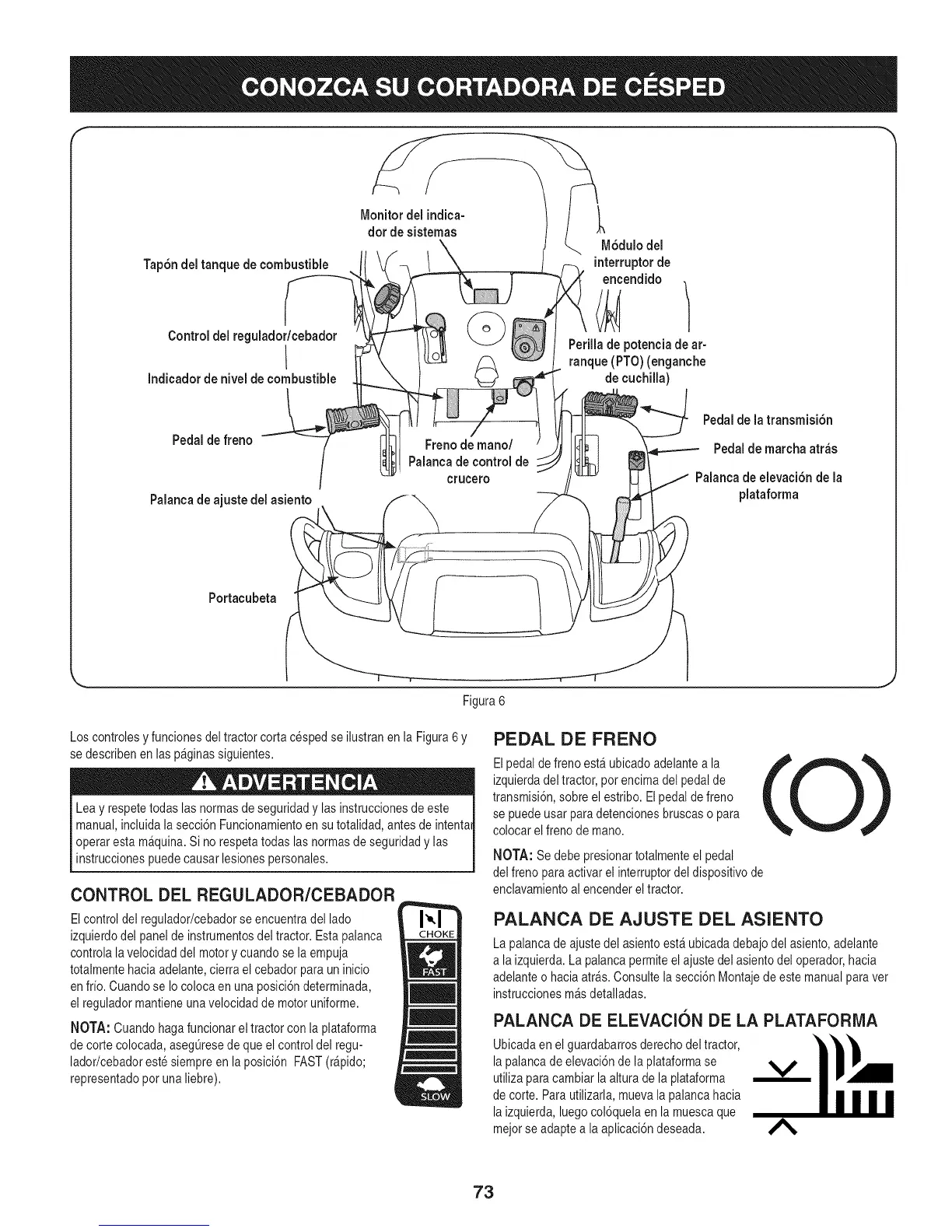

Loscontrolesy funcionesdeltractorcortacespedse ilustranen la Figura6 y
se describenenlas p&ginassiguientes.
Leay respetetodaslas normasdeseguridady las instruccionesdeeste
manual,incluidala secci6nFuncionamientoensu totalidad,antesdeintentai
operaresta m&quina.Si no respetatodas las normasdeseguridady las
instruccionespuedecausarlesionespersonales.
CONTROL DEL REGULADOR/CEBADOR
Elcontroldelregulador/cebadorseencuentradel lado
izquierdodel paneldeinstrumentosdel tractor.Estapalanca
controlalavelocidaddel motory cuandose la empuja
totalmentehaciaadelante,cierrael cebadorparauninicio
enfrio. Cuandose Io colocaenuna posici6ndeterminada,
el reguladormantieneunavelocidaddemotoruniforme.
NOTA: Cuandohagafuncionarel tractorconla plataforma
decortecolocada,asegQresede queel controldelregu-
lador/cebadorestesiempreen laposici6n FAST(r_pido;
representadopot una liebre).
PEDAL DE FRENO
Elpedaldefreno est_ubicadoadelanteala
izquierdadeltractor,por encimadelpedalde
transmisi6n,sobreel estribo.Elpedaldefreno
se puedeusar paradetencionesbruscaso para
colocarelfreno demano.
NOTA: Se debepresionartotalmenteel pedal
delfreno paraactivar el interruptordel dispositivode
enclavamientoal encendereltractor.
PALANCA DE AJUSTE DEL ASIENTO
Lapalancade ajustedel asientoest&ubicadadebajodel asiento,adelante
a laizquierda.La palancapermiteelajuste del asientodeloperador,hacia
adelanteo haciaatr_s.Consultelasecci6nMontajedeestemanualparavet
instruccionesm_sdetalladas.
PALANCA DE ELEVACION DE LA PLATAFORIVlA
Ubicadaenel guardabarrosderechodel tractor,
lapalancadeelevaci6nde la plataformase
_P
utilizaparacambiar laalturade la plataforma
de corte.Parautilizarla,muevala palancahacia
laizquierda,luegocol6quelaenla muescaque
mejorse adaptea la aplicaci6ndeseada. A
73
