M. Panneau d’instruments

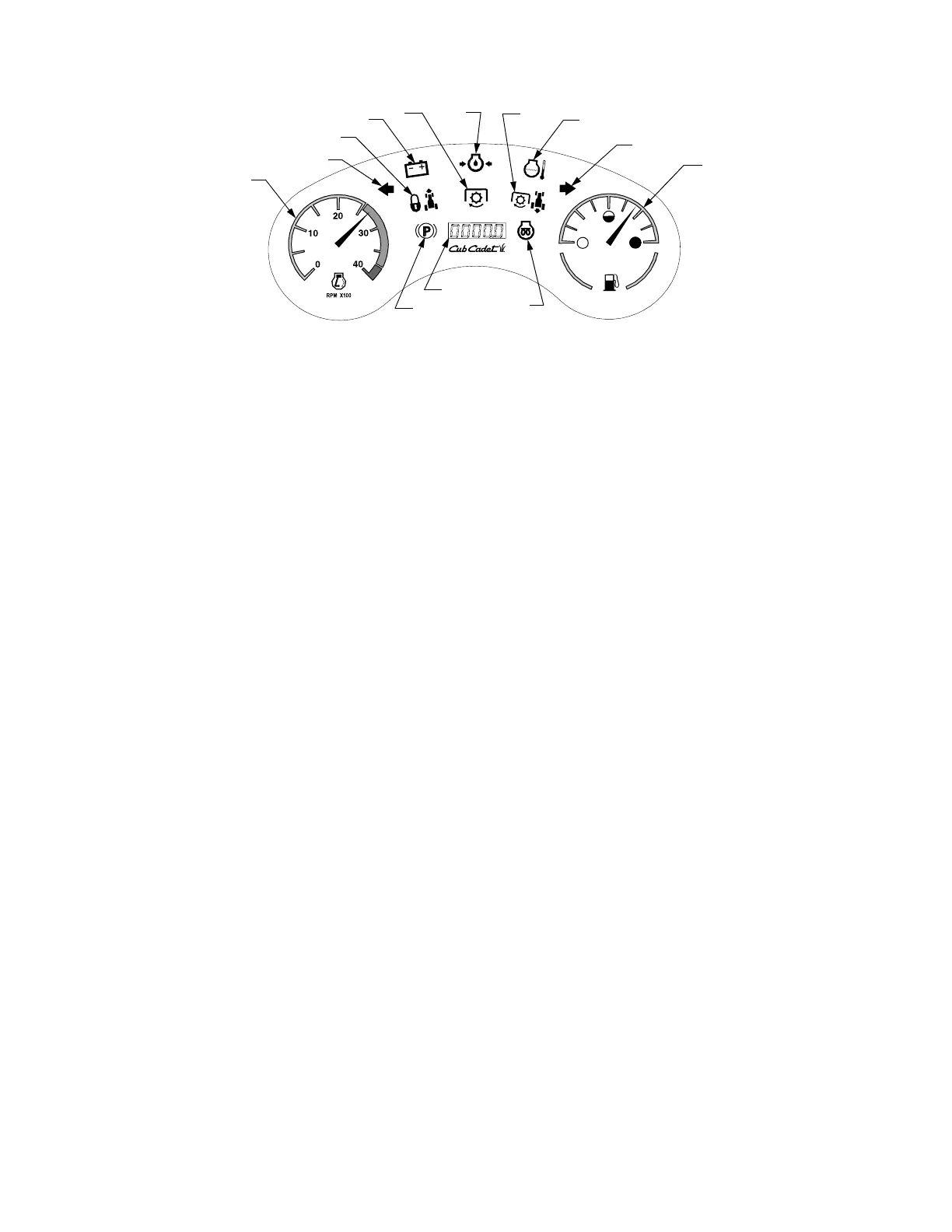

Figure 10
1. Jauge de carburant
La jauge vérifie toutes les 20 secondes le niveau de
liquide dans le réservoir de carburant. Le réservoir
est plein lorsque l'aiguille regarde à droite. Il faut
que l'interrupteur d'allumage se trouve en position
enclenchée pour que l'aiguille indique le niveau.
2. Indicateur de vitesse
Cet appareil indique la vitesse du moteur en nombre
de tours par minute (RPM). La vitesse optimale du
moteur se situe approximativement entre 2500 et
3600 t/mn. Lorsque le tracteur comporte des
équipements entraînés par la prise de force, l'aiguille
devra se trouver dans la plage verte du cadran.
3. Voyant de charge de la batterie
Le voyant s'allume pour indiquer que la batterie est
en train de se décharger. Si ce voyant s'allume
pendant que le moteur tourne, vérifiez si le circuit
de recharge en est la cause et/ou prévenez votre
revendeur Cub Cadet.
4. Voyant de la pression de l’huile moteur
Ce voyant d'avertissement vous prévient que la
pression de l'huile moteur est trop basse. Si ce
voyant s'allume pendant que le moteur tourne,
stoppez le moteur immédiatement et recherchez-en
la cause. REMARQUE :
le voyant s’allume lorsque
l’interrupteur d’allumage se trouve sur la position
ON. Il doit s'éteindre dès que le moteur démarre.
5. Voyant de température du liquide
de refroidissement
Ce voyant s'allume pour signaler que la tempéra-
ture du liquide de refroidissement du moteur a
dépassé la plage de fonctionnement admissible. Si
ce voyant s'allume pendant que le moteur tourne,
supprimez toutes les charges et essayez de faire
refroidir le moteur en ramenant l'accélérateur sur
une position médiane et en laissant tourner le
moteur ainsi pendant quelques minutes. Arrêtez le
moteur et laissez-le refroidir ; déterminez ensuite
les causes possibles de cet échauffement (par ex.
niveau de liquide de refroidissement trop bas,
lamelles du radiateur obstruées).
6. Voyant du frein de stationnement
Ce voyant s'allume lorsque l'interrupteur d'allumage
se trouve sur la position ON et que vous avez
appuyé sur la pédale de frein. Le voyant clignote si
vous tentez de faire démarrer le tracteur avec le
frein de stationnement desserré.
7. Voyant de la prise de force
Le voyant reste allumé pendant les périodes où
l'interrupteur de la prise de force se trouve sur la
position ON. Exceptions :
• Le voyant clignote si vous tentez de faire
démarrer le tracteur avec l'interrupteur de la
prise de force sur la position ON.
• Le voyant commute sur le mode clignotant si
l'interrupteur de la prise de force se trouve en
position allumée mais que vous avez appuyé
sur la pédale de marche arrière SANS AVOIR
activé le maintien de la prise de force.
8. Compteur d’heures de marche
Le compteur d'heure enregistre les heures et
dixièmes d'heure (le chiffre le plus à droite) pendant
lesquelles le tracteur a marché. Le compteur d'heure
s'active chaque fois que vous allumez le moteur.
Notez les heures de marche et les opérations de
maintenance réalisées pour vous assurer que ces
dernières ont bien été accomplie conformément aux
intervalles de maintenance indiqués dans ce manuel.
9. Indicateur de maintien de la prise de force
en marche arrière (PTO Reverse override)
Ce voyant s’allume pour indiquer que vous avez
appuyé sur l'interrupteur servant à maintenir la
prise de force en marche arrière et que cette fonc-
tion est active. Soyez particulièrement prudent
lorsque, tracteur équipé d'accessoires entraînés
par la prise de force, vous partez en marche
arrière.
10. Voyant indicateur de risques
Lorsque vous appuyez sur l'interrupteur des feux
d'avertissement, les flèches clignotent en même
temps que les feux clignotants jaune ambre.
11. Voyant indicateur des bougies
de préchauffage
Ce voyant s’allume lorsque vous amenez l’interrupteur
d'allumage sur la position ON. Il reste allumé pendant
un temps préréglé tandis que les bougies échauffent
les chambres de précombustion du moteur diesel.
12. Voyant de contrôle de déplacement (option)
