Cub Cadet 7000 Series

66

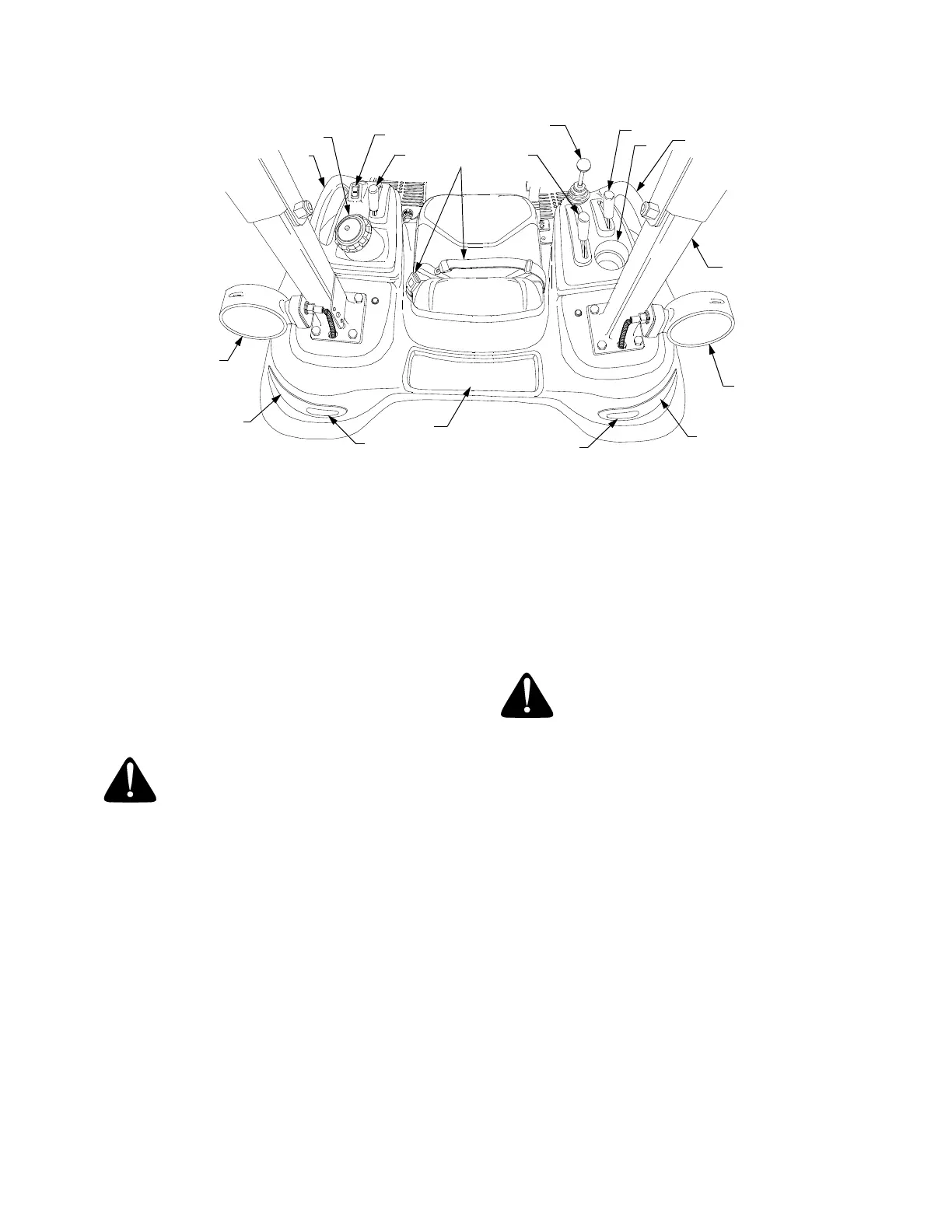

COMMANDES ET FONCTIONNALITÉS MONTÉES SUR L'AILE
Figure 11
A
B
N
D
E
F
G
H
K
J
H
J
K
L
G
C
M
O
A. Bouchon du réservoir de carburant
Ce bouchon se trouve sur l'aile gauche, à côté du
siège du conducteur.
AVERTISSEMENT : ne remplissez
jamais le réservoir jusqu'à ce que le
liquide atteigne le sommet de l'orifice.
Le carburant, en se dilatant, pourrait
déborder, atteindre le conducteur et
l'exposer à un risque grave vu sa
haute inflammabilité.
B. Interrupteur de maintien de la prise de force
en marche arrière
L’interrupteur de maintien de la prise de force en
marche arrière se trouve sur l'aile arrière gauche.
Appuyez sur la partie supérieure de l'interrupteur
pour enclencher la commande, ce qui permet à la
prise de force de tourner même pendant que
l'appareil roule en marche arrière. Après
l'enclenchement, cette fonction reste active jusqu'à
ce que vous rameniez la clé de contact sur ARRÊT,
et ceci quel que soit le nombre de fois que vous
désactivez la prise de force par son interrupteur.
AVERTISSEMENT : faites preuve d’une
prudence EXTRÊME tandis que vous
faites marcher un équipement entraîné
par la prise de force et roulez en
marche arrière.
C. Levier de sélection de la prise de force (PTO)
Ce levier de sélection se trouve sur l'aile gauche du
tracteur.
• Poussez le levier en avant pour engager la
prise de force centrale.
• Poussez le levier en arrière pour activer la prise
de force arrière.
• Amenez le levier au centre pour activer
simultanément les prise de force arrière et
centrale.
A
B
C
D
E
F
G
H
J
K
L
M
N
Bouchon de remplissage du carburant
O
Interrupteur de maintien de la prise
de force en marche arrière
Levier de sélection de la prise de force
(arbre de prise de force)
Levier le levage hydraulique
Levier de changement de plage
de vitesse (Hi/Lo)
Auge à tasse
Poignées
Feux d'avertissement jaune ambre
Feux arrière (rouges)
Feux de marche arrière (blancs)
Plateau de rangement
Arceau repliable
Ceinture de sécurité
Manette de commande hydraulique
auxiliaire
