• Rajustez la barre d'accouplement suivant
nécessité jusqu'à obtenir un parallélisme
correct. Ensuite, serrez les contre-écrous
contre les articulations à rotule.
REGLAGE DES FREINS
Les freins du tracteur ont été ajustés à la fabrication
et devraient très peu s'user à condition d'utiliser le
tracteur normalement. Néanmoins, toutes les
plaquettes de frein sont sujettes à l'usure et, à partir
d'un certain stade d'usure, il faudra rajuster la
tringlerie de frein.
Vérifiez la tringlerie de frein comme suit :
• Amenez le tracteur sur une surface plane.
• Arrêtez le moteur du tracteur puis serrez le
frein de stationnement.
• Par le côté arrière droit du tracteur, vérifiez
l'interstice entre la bride de la tige de frein et la
ferrure annulaire reliée au bras de frein de la
transmission. L'interstice doit faire au minimum
0,4 cm. Voir la Figure 32.
• De la même manière, vérifiez l'interstice de la
tige de frein sur le côté gauche du tracteur.
• Si l'un des deux interstices est inférieur
à 0,4 cm, il faudra rajuster la tige de frein.
Ajustez la tringlerie de frein comme suit :
• Desserrez le frein de stationnement.
• Détachez la goupille intérieure puis dégagez,
de la tringlerie, la ferrure de réglage située
à l'avant de la tige de frein. Voir la Figure 32.

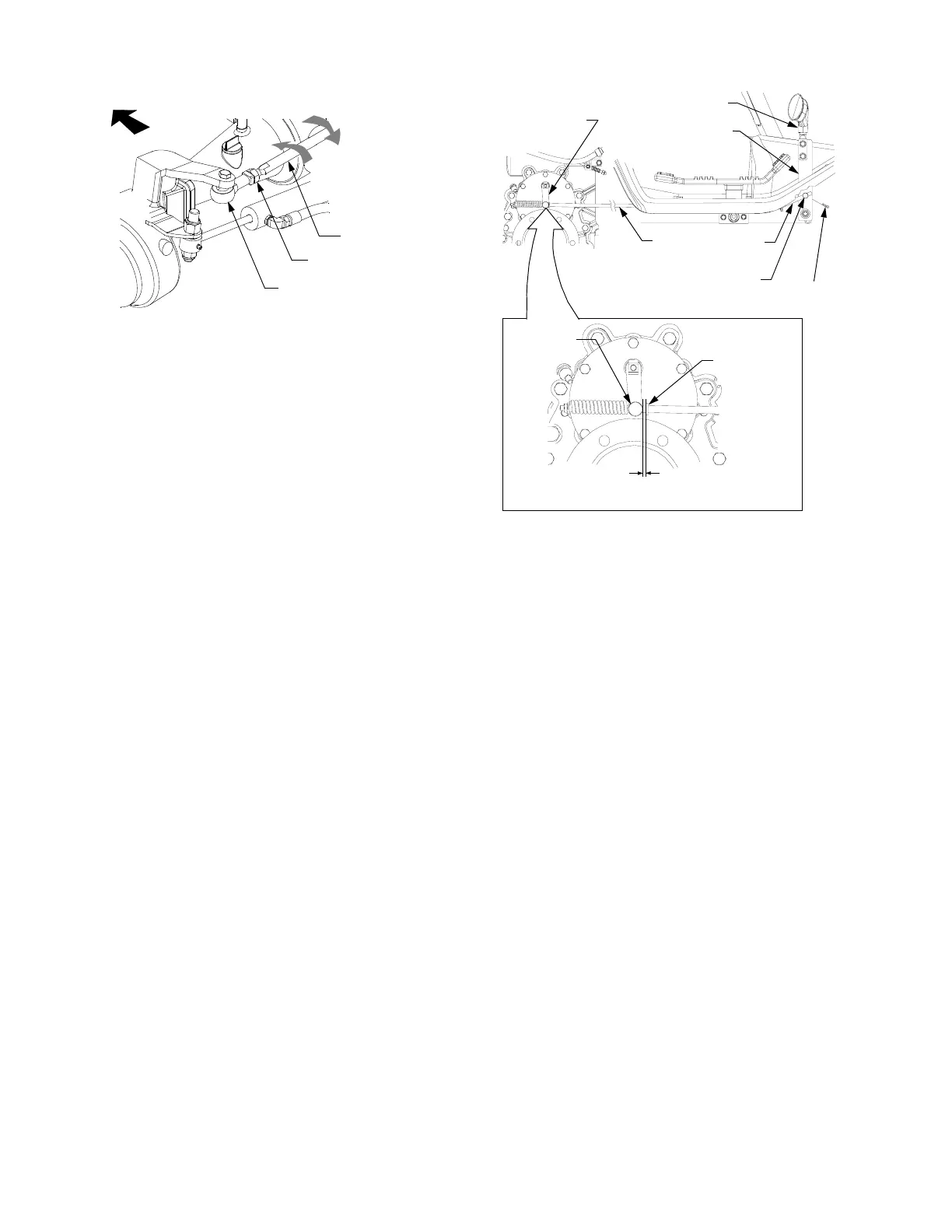

Figure 32
• Sur la tige, tournez la ferrure d'ajustage suivant
besoin pour raccourcir la tige et obtenir ainsi un
interstice de 0,4 cm minimum.
• Remettez la ferrure et la goupille dans la
tringlerie de frein.
• Serrez le frein de stationnement et vérifiez
à nouveau les interstices sur les tiges de frein.
Répétez les procédures susdécrites autant de
fois que nécessaire pour obtenir l'interstice
minimum spécifié.
Avant du
tracteur
ARTICULATION
Barre plus courte –
Réduction du
CONTRE-ÉCROU
BARRE
Barre plus longue –
Augmentation du
À ROTULE GAUCHE
parallélisme
parallèle
D’ACCOUPLEMENT
BRAS
DE FREIN
PÉDALE
DE FREIN
TRINGLERIE DE
FERRURE DE RÉGLAGE
GOUPILLE
INTERNE
TIGE DE FREIN
FREIN DROITE
0,4 cm lorsque le frein
est serré à fond
BRIDE
DE TIGE
FERRURE
