DAB ACTIVE DRIVER M/M 1.1 Instruction For Installation And Maintenance

ESPAÑOL
96

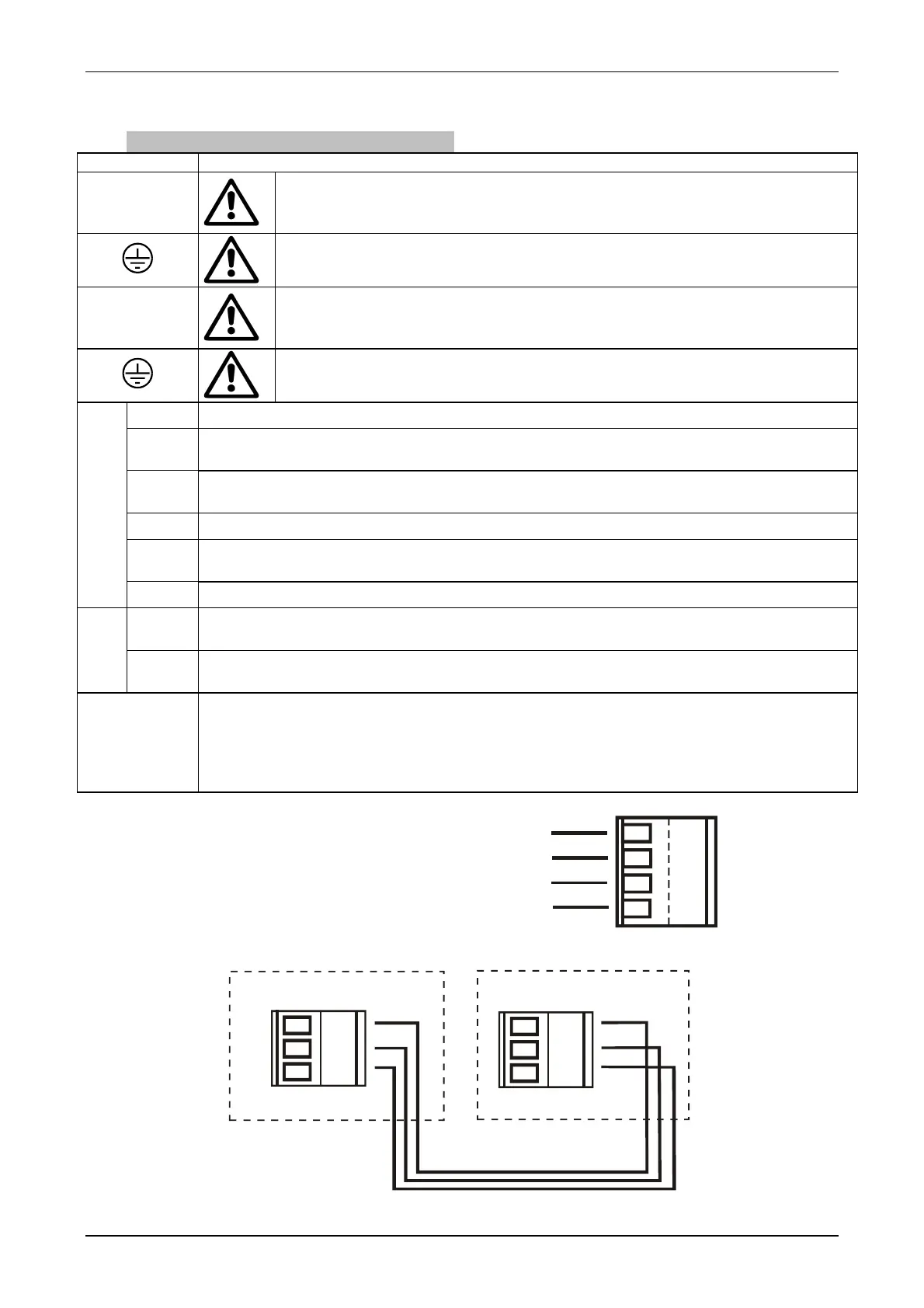

En la figura 1 aparece el esquema lógico-funcional de la conexión bornes de entrada del usuario.
En la figura 2 aparece el esquema lógico-funcional de la conexión bornes de salida de la alarma.
En la figura 3 aparece el esquema de conexión para el 2 ACTIVE DRIVER para la función de intercambio.
8.1
CARACTERÍSTICAS Y SIMBOLOGÍA
Ref. FUNCI
Ó
N
L – N
MONOFÁSICA
R – S – T
TRIFÁSICA
Bornes de conexión de la línea de alimentación.
Borne de conexión de puesta a tierra de la línea.
U – V- W
TRIFÁSICA
R – S
MONOFÁSICA
Bornes de conexión de la bomba trifásica.
Borne de conexión de puesta a tierra de la bomba.
J22
1
Borne de la alimentación: + 12V CC – 50Ma (excluido A.D. M/M 1.1 y A.D. M/T 1.0)
2=EN 3
Borne de conexión entrada i3 para el mando de deshabilitación general.
(excluido A.D. M/M 1.1 y A.D. M/T 1.0)
3=EN 2
Borne de conexión entrada i2 para la selección del set point 1.
(excluido A.D. M/M 1.1 y A.D. M/T 1.0)
4
Borne de conexión común I3 – I2 (excluido A.D. M/M 1.1 y A.D. M/T 1.0)
6=EN 1
Bornes de conexión entrada i1 para la protección contra la marcha en seco.
(excluido A.D. M/M 1.1 y A.D. M/T 1.0)
7
Borne de conexión: 0V CC (GND). (excluido A.D. M/M 1.1 y A.D. M/T 1.0)
J14
o1
Borne de conexión de la alarma a distancia. (excluido A.D. M/M 1.1 y A.D. M/T 1.0)
250 Vca – 6 A máx carga resistiva – 3 A máx carga inductiva
o2
Borne de conexión bomba en función. (excluido A.D. M/M 1.1 y A.D. M/T 1.0)
250 Vca– 6 A máx carga resistiva – 3 A máx carga inductiva
J9
Bornes de conexión para interconexión e intercambio.
ATENCIÓN: para los cables de interconexión de más de 1 m de longitud, se recomienda
el uso de cable blindado con vaina conectada a tierra (pin central número 2) en los dos
aparatos. ATENCIÓN:¡ cumplir rigurosamente la secuencia de conexión entre los dos
aparatos! (excluido A.D. M/M 1.1) (véase fig. 2)
Fig. 1
Fig. 2
Para funcionalidades y configuración:
véase la tabla pág. 103 “Asignación de los parámetros que asocian las funciones a las salidas digitales OUT1, OUT2”.
3
2
1
3
2
1
J 9
J 9
Active Driver
Primario
Active Driver
Secundario
ACTIVE DRIVER M/T 2.2
o2
o1
J 14
1
4
2
3
