DAB ACTIVE DRIVER M/M 1.1 Instruction For Installation And Maintenance

SVENSKA
114
8.1

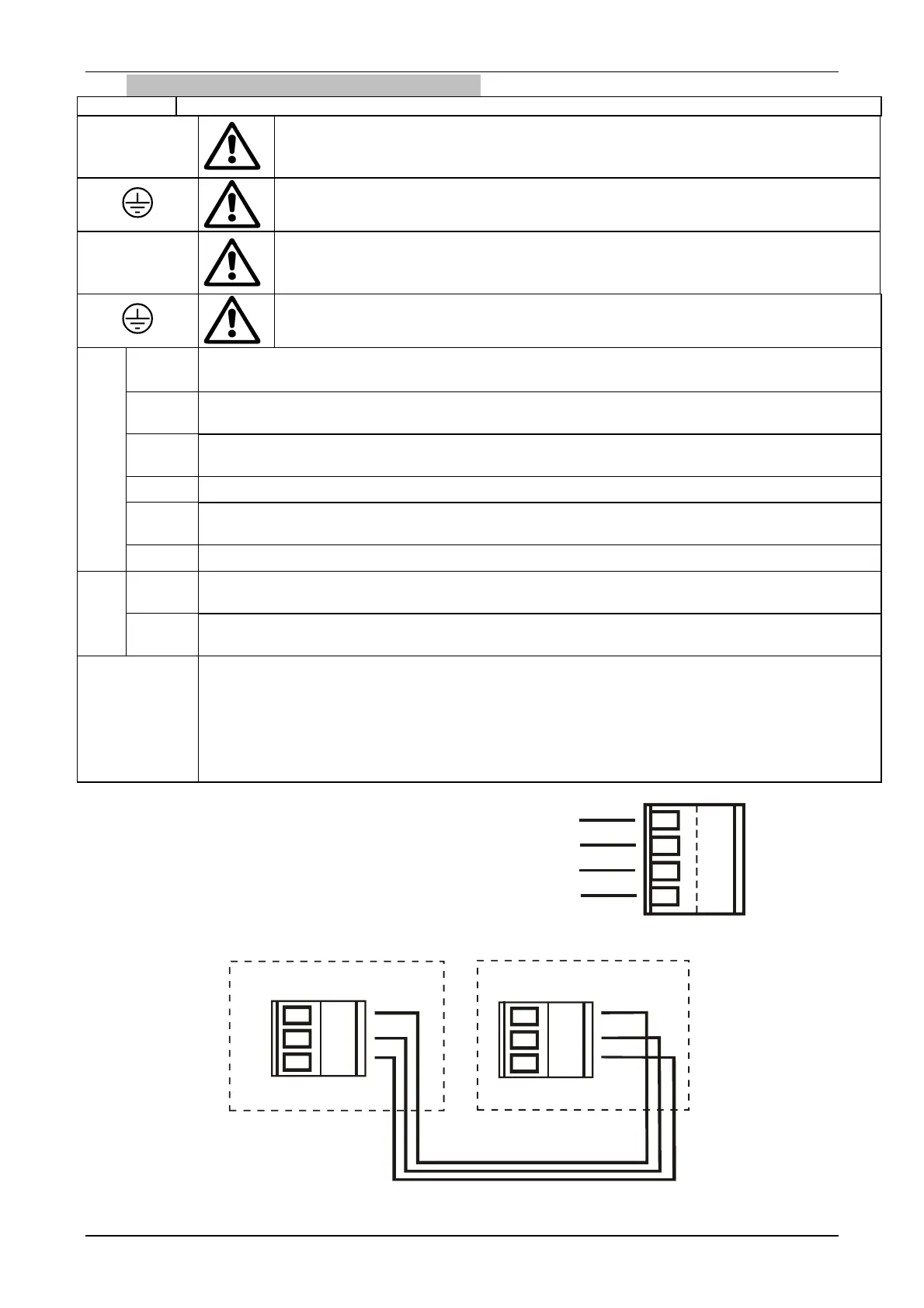

KARAKTERISTIKA OCH TOLKNINGAR
Ref. FUNKTION
L – N
ENFAS
R – S – T
TREFAS
Anslutningsklämmor för elnät.
Anslutningsklämma för elnätets jordanslutning.
U - V – W
TREFAS
R – S
ENFAS
Anslutningsklämmor för trefaspump.
Anslutningsklämma för pumpens jordanslutning.
J22
1
Klämma för eltillförsel: + 12 VDC - 50 mA.
(undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
2=IN 3
Anslutningsklämma för ingång i3 för styrning av allmän deaktivering.
(undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
3=IN 2
Anslutningsklämma för ingång i2 för val av börvärde 1.
(undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
4
Gemensam anslutningsklämma I3 - I2 (undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
6=IN 1
Anslutningsklämmor för ingång i1 för skydd mot torrkörning
(undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
7
Anslutningsklämma: 0 VDC (GND). (undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
J14
o1
Anslutningsklämma för fjärrlarm. (undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
250 VAC - 6 A max. resistiv belastning - 3 A max. induktiv belastning.
o2
Anslutningsklämma för pump i drift. (undantaget A.D. M/M 1.1 och A.D. M/T 1.0)
250 VAC - 6 A max. resistiv belastning - 3 A max. induktiv belastning.
J9
Anslutningsklämmor för inbördes anslutning och alternerande funktion.
OBSERVERA: Vid anslutningsledningar som är längre än 1 m rekommenderas det att
använda en avskärmad kabel med jordansluten omflätning (mittstift nr. 2) på båda
apparaterna.
OBSERVERA: Respektera anslutningssekvensen mellan de två apparaterna!
(undantaget A.D. M/M 1.1) (se fig. 2)
Fig. 1
Fig. 2
Funktioner och programmering:
se tabell på sid. 121 Inställning av parametrar som bestämmer funktionen för de digitala utgångarna OUT1 och
OUT2
3
2
1
3
2
1
J 9
J 9
Primär
Active Driver
Sekundär
Active Driver
ACTIVE DRIVER M/T 2.2
o2
o1
J 14
1
4
2
3
