NEDERLANDS
78

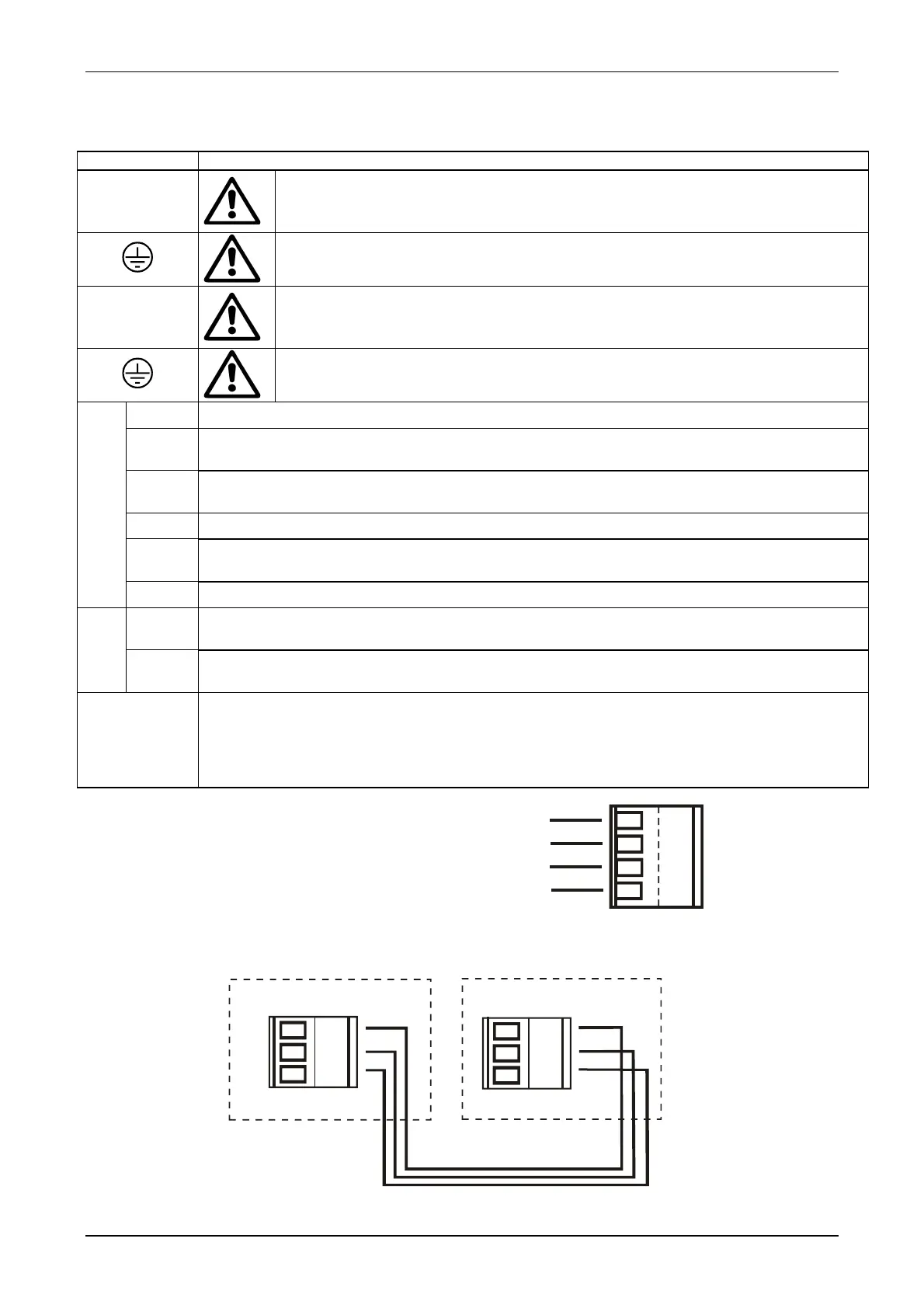

Op afbeelding 1 ziet u het logisch-functionele schema van de aansluiting van de ingangsklemmen door de gebruiker.
Op afbeelding 2 ziet u het logisch-functionele schema van de aansluiting van de alarmuitgangsklemmen.
Op afbeelding 3 ziet u het aansluitschema voor 2 Active Driver voor uitwisselfunctie.
8.1 KENMERKEN EN INTERPRETATIES
Ref. FUNCTIE
L – N
MONOFASE
R – S – T
DRIEFASE
Verbindingsklemmen voedingslijn.
Verbindingsklem aarding lijn.
U - V- W
DRIEFASE
R – S
MONOFASE
Verbindingsklemmen driefase pomp.
Verbindingsklem aarding pomp.
J22
1
Voedingsklem: + 12V DC – 50Am. (uitgezonderd A.D. M/M 1.1 en A.D. M/T 1.0)
2=IN 3
Verbindingsklem ingang i3 voor aansturing algehele deactivering.
(uitgezonderd A.D. M/M 1.1 en A.D. M/T 1.0)
3=IN 2
Verbindingsklem ingang i2 voor selectie set point 1.
(uitgezonderd A.D. M/M 1.1 en A.D. M/T 1.0)
4
Gemeenschappelijke aansluitklem I3 – I2 (niet voor A.D. M/M 1.1 en A.D. M/T 1.0)
6=IN 1
Aansluitklemmen ingang i1 voor beveiliging tegen bedrijf zonder water.
(niet voor A.D. M/M 1.1 en A.D. M/T 1.0)
7
Verbindingsklem: 0V DC (GND). (uitgezonderd A.D. M/M 1.1 en A.D. M/T 1.0)
J14
o1
Verbindingsklem afstandalarm. (uitgezonderd A.D. M/M 1.1 en A.D. M/T 1.0)
250 Vac – 6 A max. weerstandsbelasting – 3 A max. inductieve belasting
o2
Verbindingsklem pomp in bedrijf. (uitgezonderd A.D. M/M 1.1 en A.D. M/T 1.0)
250 Vac – 6 A max. weerstandsbelasting – 3 A max. inductieve belasting
J9
Aansluitklemmen voor onderlinge verbinding en uitwisseling.
LET OP: voor onderlinge verbindingskabels met een lengte van meer dan 1 meter, wordt
aanbevolen op beide apparaten afgeschermde kabel te gebruiken met geaarde omhulling
(centrale pin nummer 2). LET OP: u dient de volgorde van aansluiting tussen de twee
apparaten strikt aan te houden! (uitgezonderd A.D. M/M 1.1) (zie afb. 2)
Afb. 1
Afb. 2
Voor functies en programmering:
zie tabel pag. 85 “Toekenning van de parameters die functies toewijzen aan de digitale uitgangen OUT1, OUT2”
Primaire
Active Driver
Secundaire
Active Driver
ACTIVE DRIVER M/T 2.2
o2
o1
J 14
1
4
2
3
3
2
1
3
2
1
J 9
J 9
