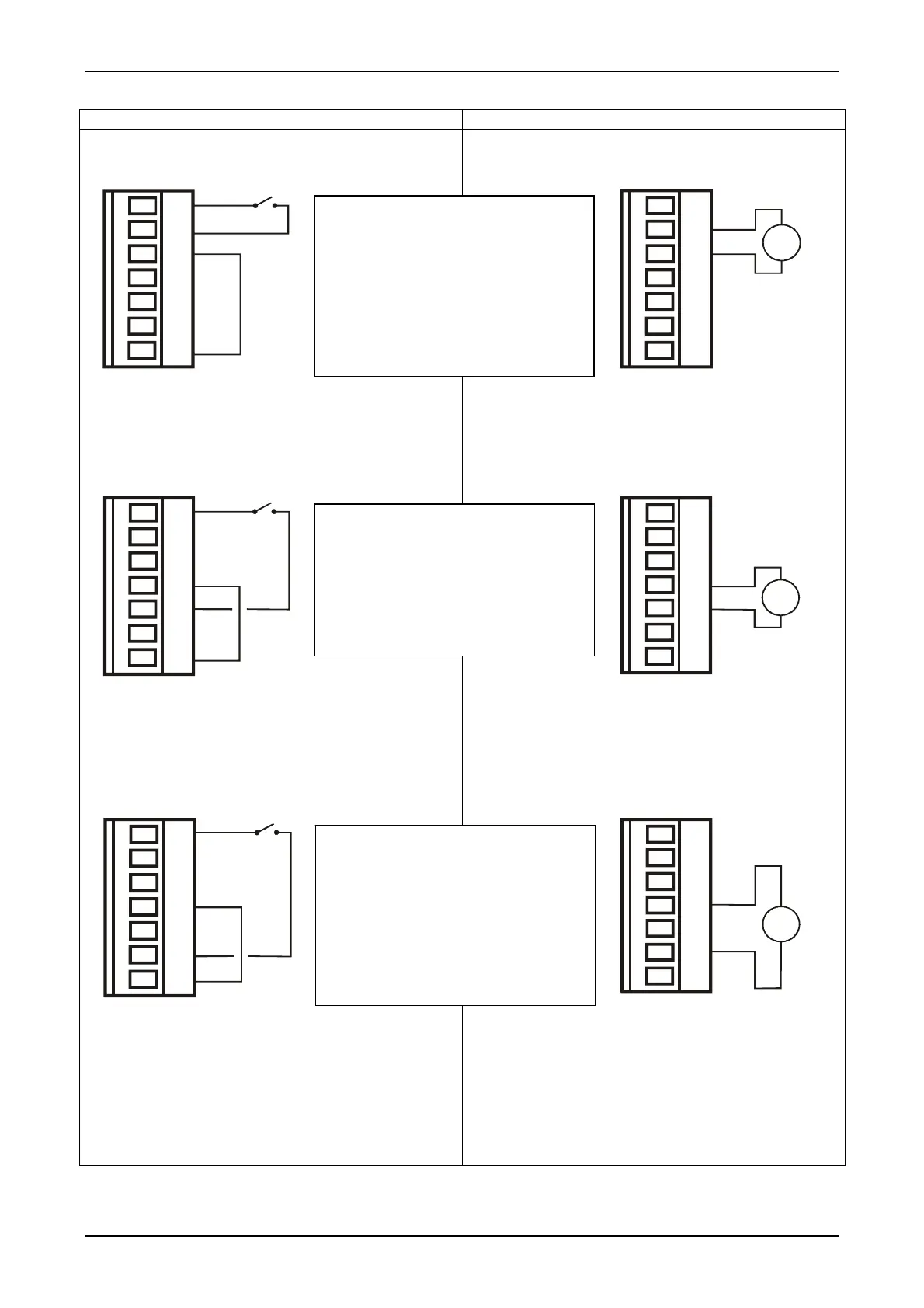

Abb. 3 - Beispiel für die Nutzung der Benutzereingänge -
Steuerung mit sauberem Kontakt Steuerung mit externer Spannung
Für Funktionalität und Programmierung:
siehe Tabelle auf Seite 66“Zusammenfassende Tabelle der Konfiguration der Digitaleingänge IN1, IN2, IN3”
Beispiel Einsatz IN 1
Wird IN 1 aktiviert, wird die
Elektropumpe blockiert und es
erfolgt die Meldung “F1”
Z.B. IN 1 könnte an einen
Schwimmer angeschlossen sein
Beispiel Einsatz IN 2
Wird IN 2 aktiviert, wird der
Regeldruck “P1”
(Umschaltung Setpoint aktiv:
SP oder P1)
Beispiel Einsatz IN 3
Wird IN 3 aktiviert, wird die
Elektropumpe blockiert und es
erfolgt die Meldung “F3”
Z.B.: IN 3 könnte an einen
Sicherheits-Druckwächter mit man.
Rücksetzung angeschlossen sein
Speisung bei
Gleichspannung
(max. 48V) oder
Wechselspannung
(max. 50 Vrms)
Speisung bei
Gleichspannung
(max. 48V) oder
Wechselspannung
(max. 50 Vrms)
Speisung bei
Gleichspannung
(max. 48V) oder
Wechselspannung
(max. 50 Vrms)
Sauberer Kontakt
Überbrückung
Überbrückung
Sauberer Kontakt
Überbrückung
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
C/DC
1
2
3
4
5
6
7
C/DC
1
2
3
4
5
6
7
C/DC
J22
J22
J22
Sauberer Kontakt
