SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0
INPUT-, OUTPUT- UND STEUERBEREICH
Deutsch

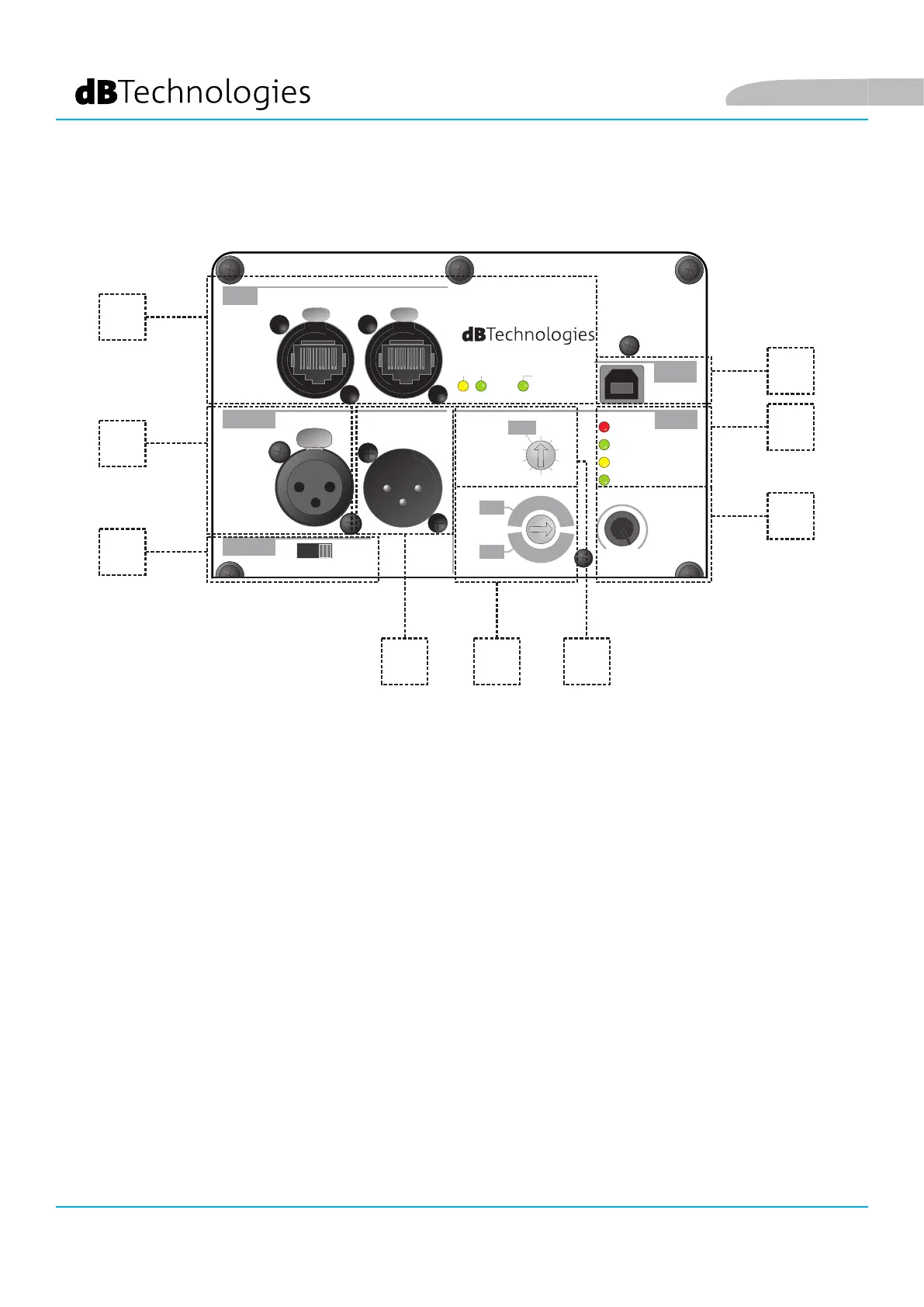

1. INPUT
Eingangssteckverbinder, Typ XLR (symmetrisch). Für Details bezüglich der Verbindungen siehe Abschnitt
VERBINDUNG DER EINGÄNGE UND AUDIO-WEITERGABE.
4. Xover/Link rotary
Wählschalter, der das Einstellen der Trennfrequenz abhängig vom zuvor gewählten Modus (Link/Xover)
ermöglicht. Wirkt auf das von den Steckverbindern weitergegebene Signal Output Xover/Link aus.
5. Selettore Subwoofer Polarity
Wählschalter, der ein Einwirken auf die Polarität (Normal oder Reverse) ermöglicht.
3. Input Sensitivity
Drehschalter zum Einstellen der Eingangsempndlichkeit.
2. OUTPUT
Ausgangssteckverbinder, Typ XLR (symmetrisch). Die Trennfrequenz des Modus Xover/Link am
entsprechenden Drehschalter wählen. Für Details bezüglich der Verbindungen siehe Abschnitt VERBINDUNG
DER EINGÄNGE UND AUDIO-WEITERGABE.
6. LED (Limiter, Signal/ON)
Anzeige-LEDs. Die LED Limiter leuchtet beim Ansprechen des internen Schutzschaltkreises auf. Das Signal/
ON weist auf das erfolgte Einschalten des Subwoofers und auf das Vorhandensein eines eingehenden
Audiosignals hin.
