SUB 915 - SUB918 Code 420120322 RÉV. 1.0

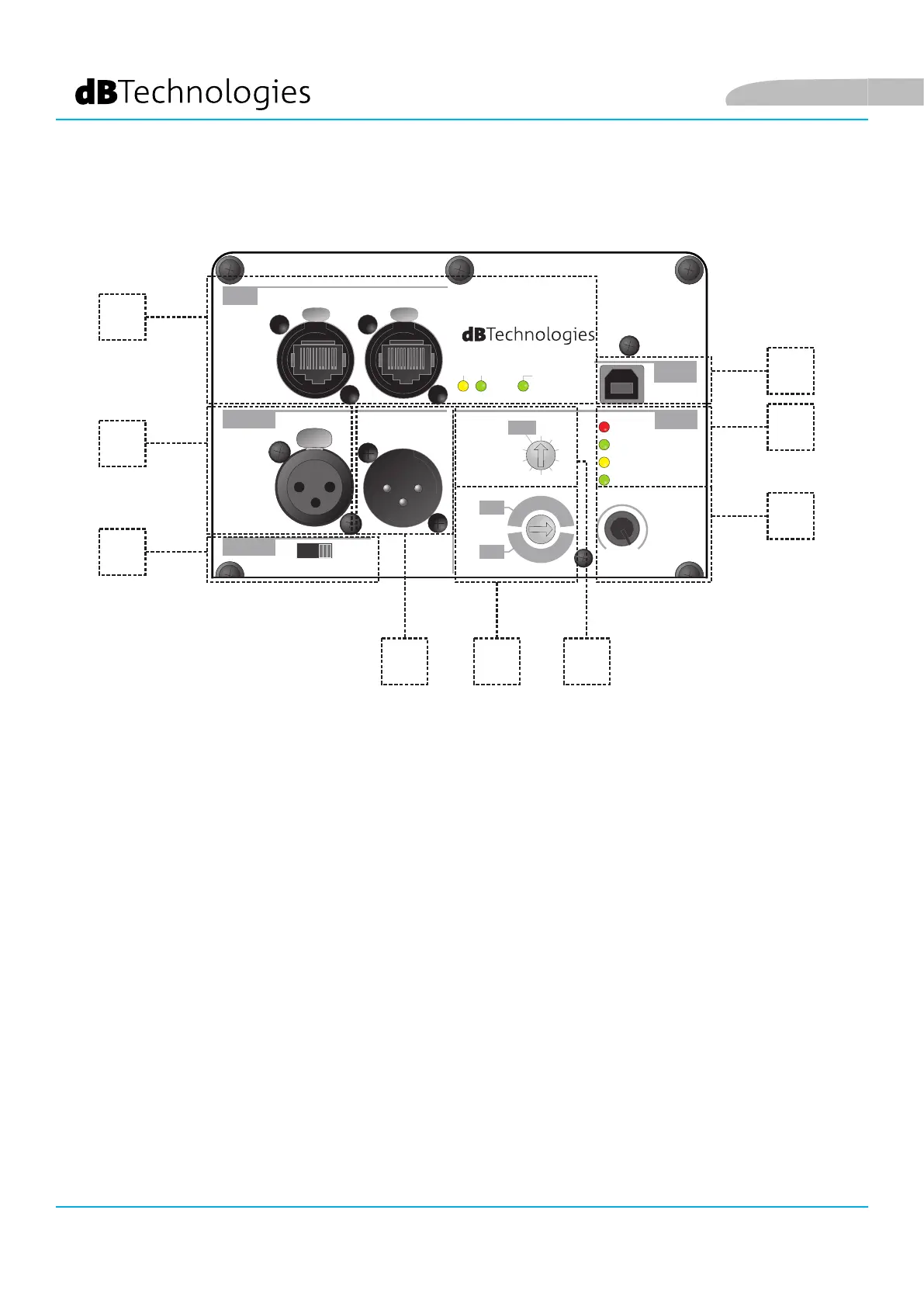

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE
Français
1. ENTRÉE
Connecteur de l’entrée, de type XLR (symétrique). Pour les détails de la connexion, se référer à la section
CONNEXION DES ENTRÉES ET RELANCE AUDIO.
4. Xover/Link rotary
Sélecteur permettant de régler la fréquence de coupure selon le mode choisi (Link/Xover). Il intervient sur le
signal relancé par les connecteurs Output Xover/Link
5. Sélecteur Subwoofer Polarity
Sélecteur permettant de régler la Polarité (Normal ou Reverse)
3. Sensibilité Entrée
Commande rotative de réglage de la sensibilité d’entrée.
2. SORTIE
Connecteur de la sortie, de type XLR (symétrique). Sélectionner la fréquence de coupure relative au mode
Xover/Link dans la commande rotative correspondante. Pour les détails de la connexion, se référer à la
section CONNEXION DES ENTRÉES ET RELANCE AUDIO.
6. LED (Limiter, Signal/ON)
LED de signalisation. La LED Limiter s’allume lors de l’intervention du circuit de protection interne, Signal/ON
signale l’allumage du subwoofer et la présence du signal audio à l’entrée.
