dB Technologies SUB 915 - Versorgungsbereich

37
(REPLACE FUSE WITH SAME RATINGS)
(REMPLACER LE FUSIBLE AVEC LE MÊME TYPE)
MAINS FUSE
100-120V~ (T8A L 250V~)
220-240V~ (T4A L 250V~)
MAINS LINKAUTO-RANGE
MAINS INPUT
AEB INDUSTRIALE S.R.L.
Via Brodolini, 8
Località Crespellano
40053 VALSAMOGGIA (BO) - ITALY
“CAUTION”
RISK OF
ELECTRICAL
SHOCK
DO NOT OPEN
“ATTENTION”
RISQUE DE
CHOCH
ELECTRIQUE
NE PAS OUVRIR
This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interference
received, including interference that may
cause undesired operation.
Serial Number
SUB 915
SUB 918
220-240V~ (13,3Amax)
3050Wmax
100-120V~ (15,3Amax)
1680Wmax
220-240V~ 50-60Hz
2,7A
100-120V~ 50-60Hz
4,7A
11
10
12
SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

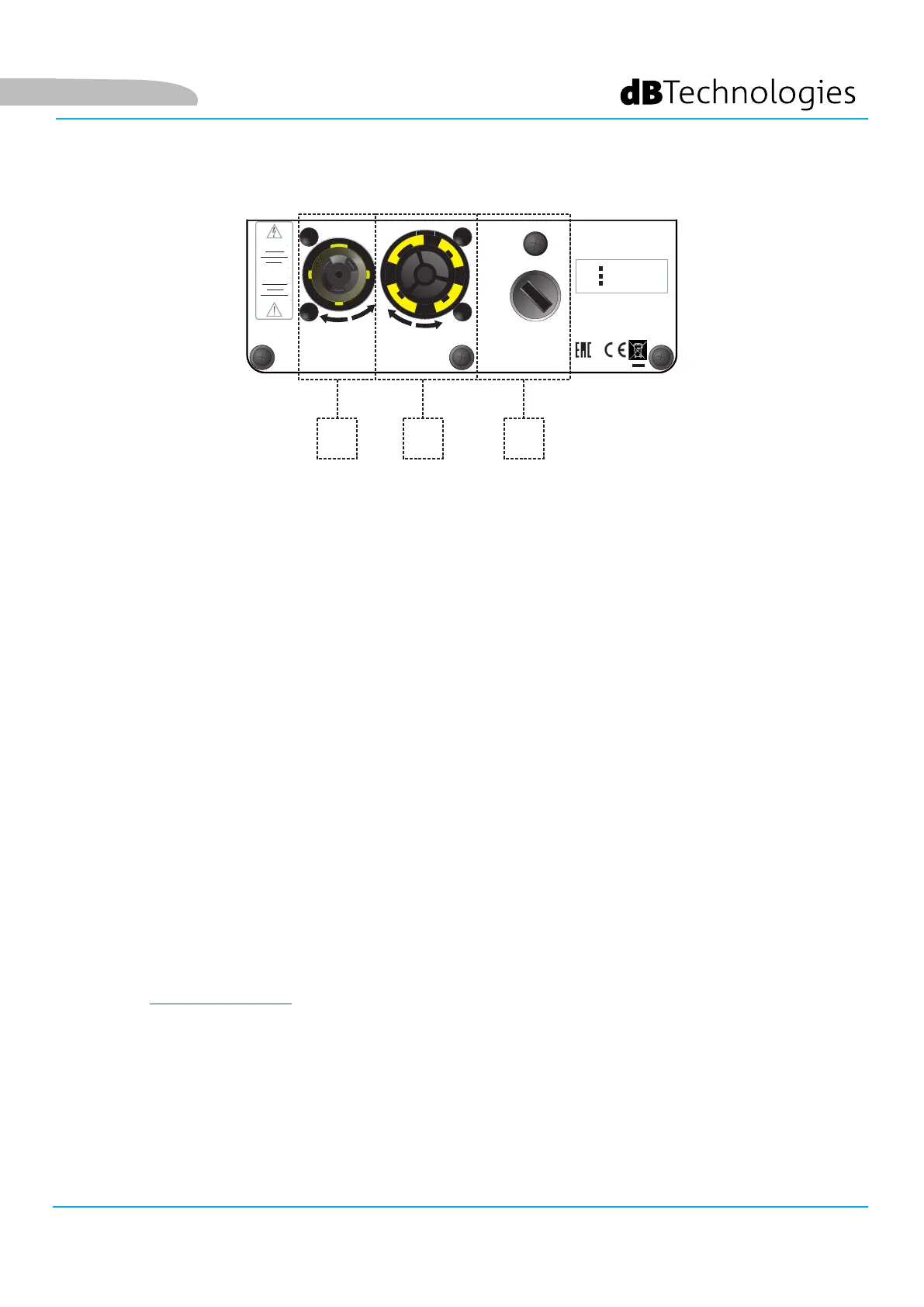

10. MAINS INPUT
Mit dem Verbinder powerCON TRUE1® kompatibel.
11. MAINS LINK
Kompatibel mit einem powerCON TRUE1®-Stecker zum Rücklauf der Stromversorgung anderer Module.
Die maximale Anzahl der Module, die in einem neu gestarteten System angeschlossen werden können, nden Sie
im Abschnitt TECHNISCHE DATEN.
VERSORGUNGSBEREICH
Deutsch
7. Subwoofer Delay
Drehschalter, der eine Verzögerung (delay) in ms ermöglicht.
8. Teil RDNet mit Kontrollanzeige-LED
Mit Netzkabeln mit Steckverbindern etherCON / RJ45 kompatibler Teil.
Insbesondere muss „Data in“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden werden; „Data Out“
wird für die Weitergabe des Netzwerks an andere Module des Line Arrays in einer Daisy-Chain-Konguration
verwendet.
Die LEDs der Anzeige des Betriebs innerhalb der Netzeinbindung (Rdnet) des Moduls gewährleistet eine
Echtzeitüberwachung.
Insbesondere weist das Aueuchten von „Link“ darauf hin, dass das Netz RDNet aktiv ist und das Gerät erkannt
hat; blinkt „Active“ auf, bedeutet dies, dass ein Datenaustausch vorliegt; „Remote Preset Active“ gibt an, dass alle
lokalen Bedienelemente am Bedienfeld des Verstärkers von der Fernsteuerung RDNet umgangen werden.
9. USB Data Service
USB-Anschluss für die Aktualisierung der Firmware.
12. MAINS FUSE
Gehäuse der Netzsicherung
