dB Technologies SUB 915 - Sezione DI Input, Output E DI Controllo

8
Main
Normal Reversed
max
0dB
Input
Sens.
RDNet
Link Active
Remote
Preset
Active
Data
In
Data
Out
Balanced
Audio
Input
Output
Xover/Link
ON
Limiter
Signal
Status
USB Data
Service
DESIGNED & DEVELOPED IN ITALY
2,5
3,5
1,5
3,0
2,0
4,0
1,0
4,5
0
Xover
MODE
Subwoofer
Polarity
100
70
80
110
90
100
70
80
110
90
Service/
User
Xover/Link [Hz]
Subwoofer
Delay
[ms]
Link
MODE
P
P
U
U
S
S
H
H
P
P
U
U
S
S
H
H
P
P
U
U
S
S
H
H
8
1
5
9
6
3
2 4 7
SUB 915 - SUB918 Cod. 420120322 REV. 1.0

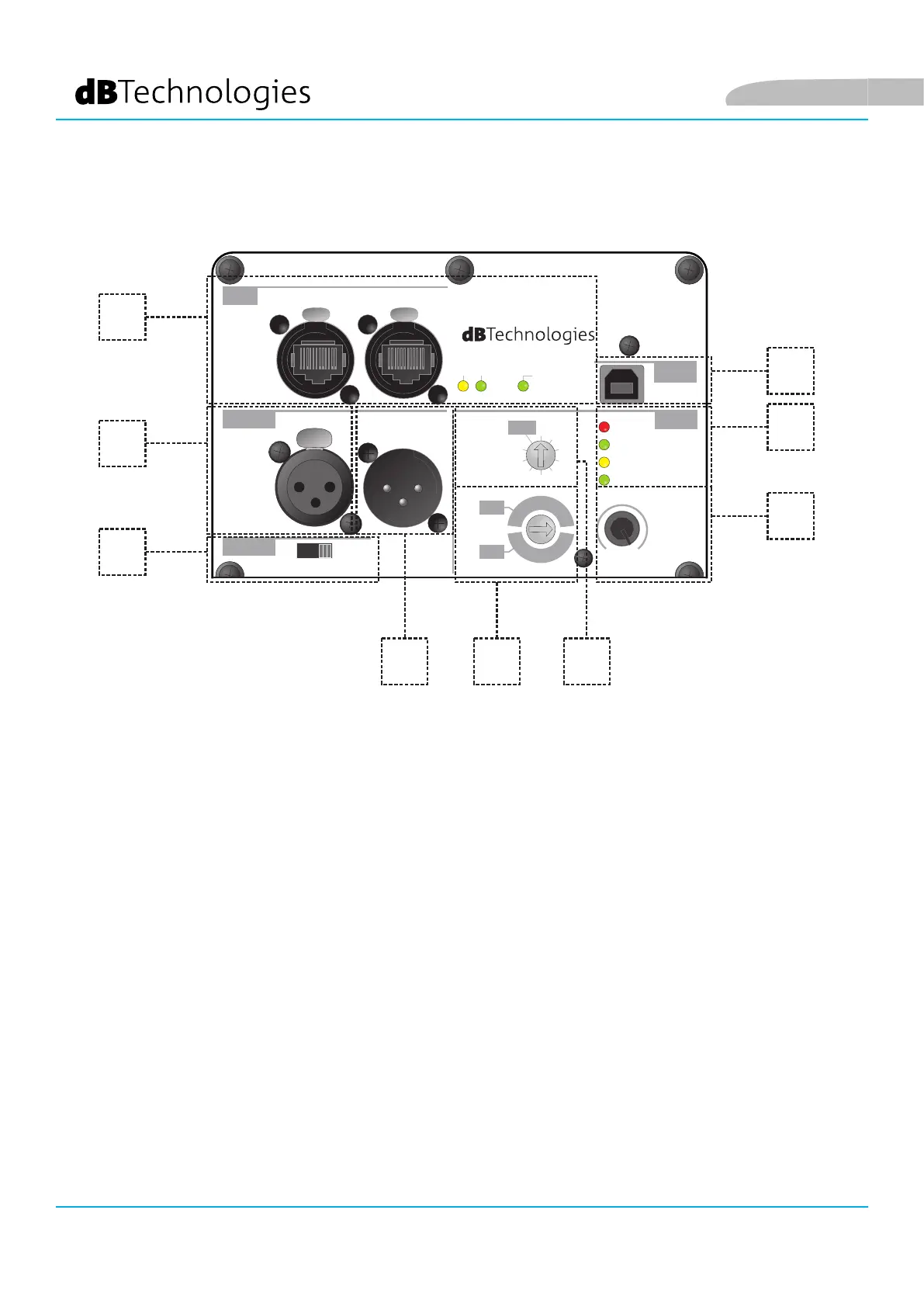

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO
Italiano
1. INPUT
Connettore dell’ingresso, di tipo XLR (bilanciato). Per i dettagli di collegamento, vedi la sezione
COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO.
4. Xover/Link rotary
Selettore che permette di impostare la frequenza di taglio a seconda della modalià prescelta (Link/Xover).
Agisce sul segnale rilanciato dai connettori Output Xover/Link
5. Selettore Subwoofer Polarity
Selettore che permette di intervenire sulla Polarità (Normal o Reverse)
3. Input Sensitivity
Rotary di regolazione della sensibilità di ingresso.
2. OUTPUT
Connettore dell’uscita, di tipo XLR (bilanciato). Selezionare la frequenza di taglio relativa alla modalità Xover/
Link nel relativo rotary. Per i dettagli di collegamento, vedi la sezione COLLEGAMENTO DEGLI INGRESSI E
RILANCIO AUDIO.
6. LED (Limiter, Signal/ON)
Led di segnalazione. Il led Limiter si accende qualora intervenga il circuito di protezione interna, Signal/ON
rivela l’accensione del subwoofer e la presenza di segnale audio in ingresso.
