dB Technologies SUB 915 - Sección de Entradas, Salidas y Control

64
Main
Normal Reversed
max
0dB
Input
Sens.
RDNet
Link Active
Remote
Preset
Active
Data
In
Data
Out
Balanced
Audio
Input
Output
Xover/Link
ON
Limiter
Signal
Status
USB Data
Service
DESIGNED & DEVELOPED IN ITALY
2,5
3,5
1,5
3,0
2,0
4,0
1,0
4,5
0
Xover
MODE
Subwoofer
Polarity
100
70
80
110
90
100
70
80
110
90
Service/
User
Xover/Link [Hz]
Subwoofer
Delay
[ms]
Link
MODE
P
P
U
U
S
S
H
H
P
P
U
U
S
S
H
H
P
P
U
U
S
S
H
H
8
1
5
9
6
3
2 4 7
SUB 915 - SUB918 Cód. 420120322 REV. 1.0

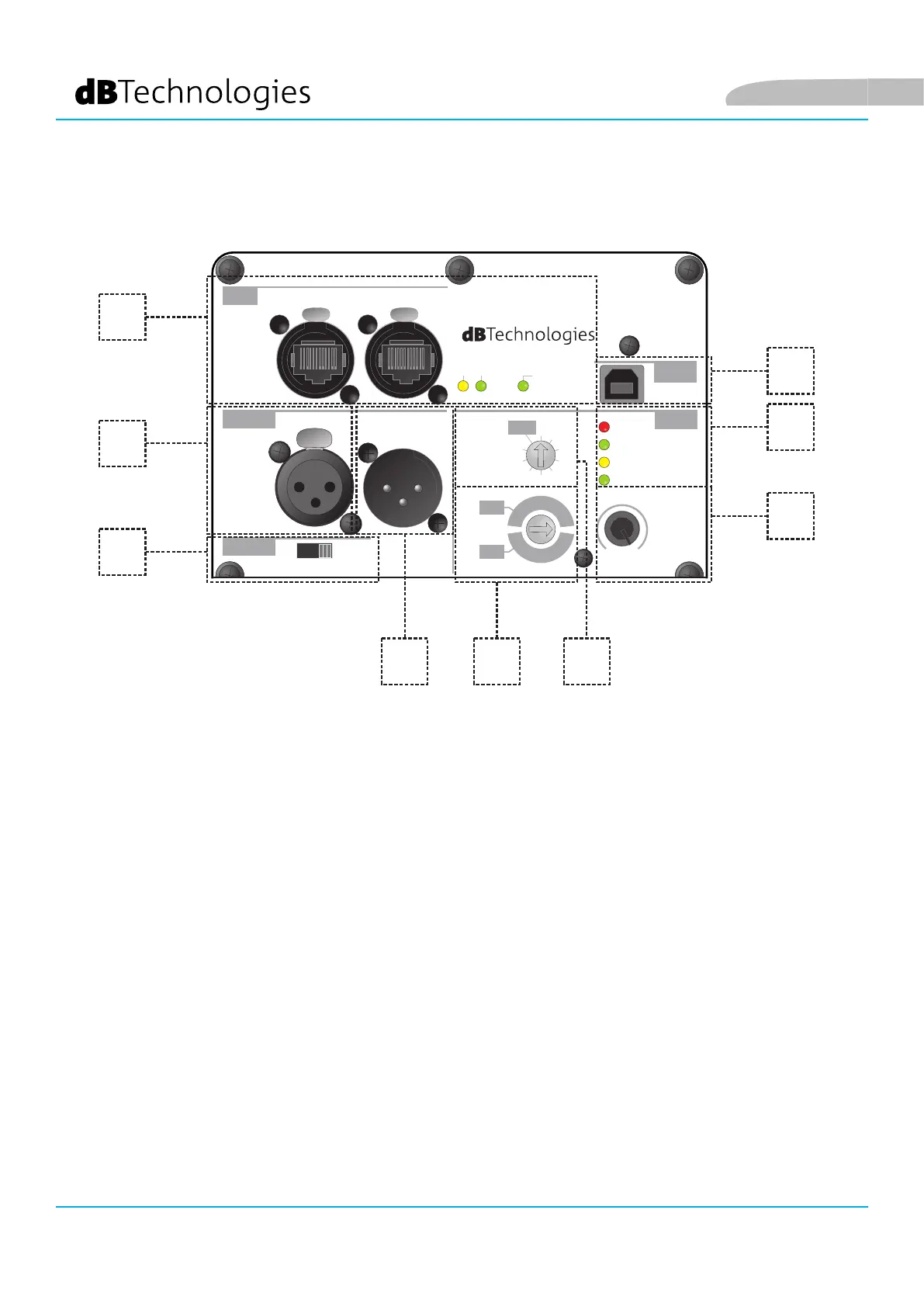

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL
Español
1. ENTRADA
Conector de la entrada, de tipo XLR (balanceado). Para los detalles de conexión, ver la sección CONEXIÓN DE
LAS ENTRADAS Y PUENTE AUDIO.
4. Xover/Link rotary
Selector que permite programar la frecuencia de corte según la modalidad seleccionada (Link/Xover). Actúa
en la señal lanzada por los conectores Output Xover/Link
5. Selector Subwoofer Polarity
Selector que permite intervenir en la Polaridad (Normal o Reverse)
3. Entrada Sensitivity
Rotary de regulación de la sensibilidad de entrada.
2. SALIDA
Conectores de salida, de tipo XLR (balanceado). Seleccionar la frecuencia de corte relativa a la modalidad
Xover/Link en el rotary correspondiente. Para los detalles de conexión, ver la sección CONEXIÓN DE LAS
ENTRADAS Y PUENTE AUDIO.
6. LED (Limiter, Signal/ON)
Led de señalización. El led Limiter se enciende en caso de que intervenga el circuito de protección interna,
Signal/ON detecta el encendido del subwoofer y la presencia de señal audio de entrada.
