Dell PowerEdge Rack Console 15FP - Vista Frontal y Posterior del Monitor de Pantalla Plana

5-6 Guía del usuario
www.dell.com | support.dell.com
Vista frontal y posterior del monitor de pantalla
plana

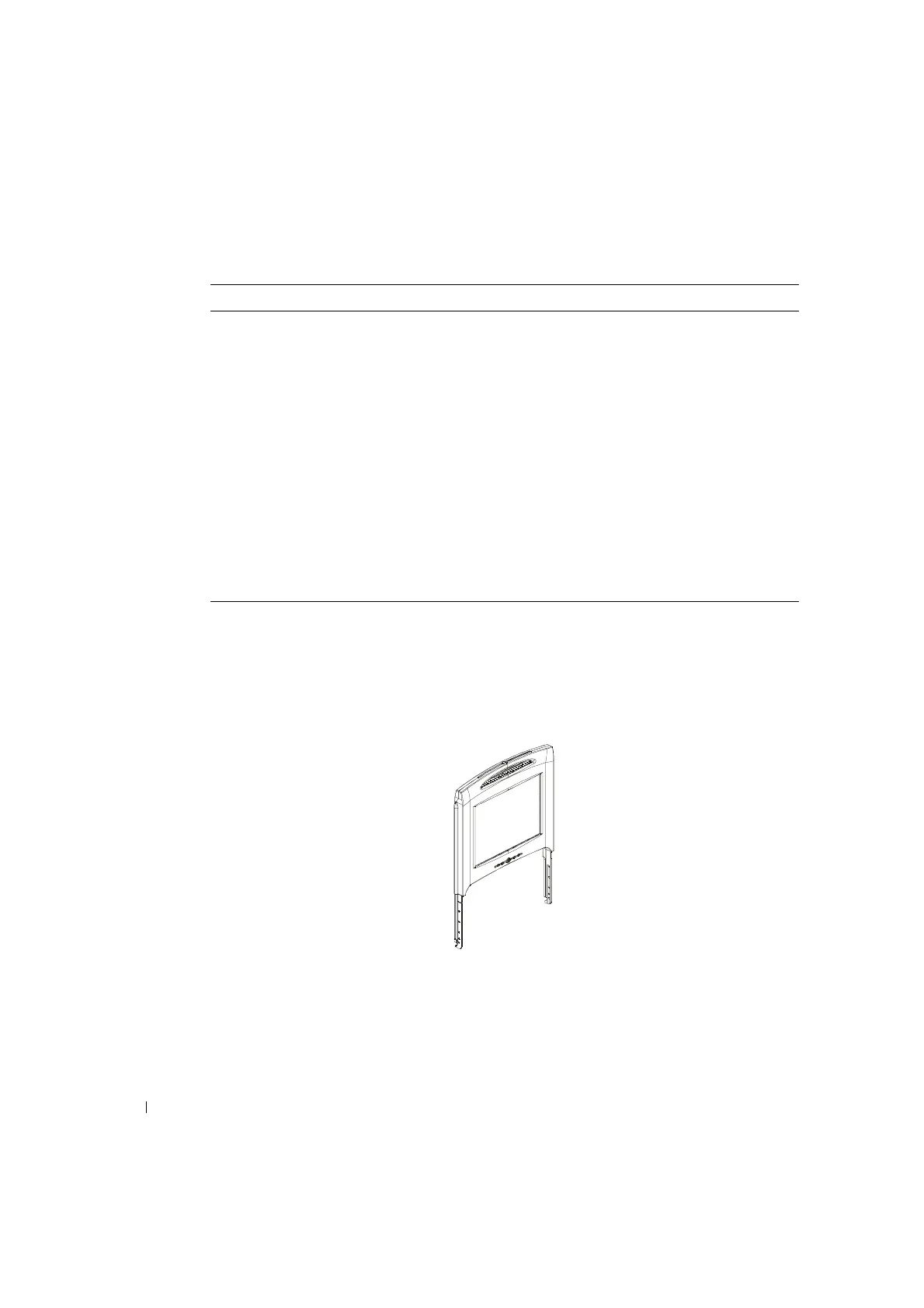

Figura 5-2. Vista frontal
5 Tierra lógica
6 Tierra de vídeo rojo
7 Tierra de vídeo verde
8 Tierra de vídeo azul
9VCC
10 VGA _ CON (compruebe cable VGA)
11 NC
12 SDA (DDC1/2B)
13 Sinc. horizontal
14 Sinc. vertical
15 SCL (DDC2B)
Tabla 5-3. Conector de señal (conexión D-sub de 15 contactos) (Continúa)
Contacto Nº Señal
