9-6 Руководство пользователя
www.dell.com | support.dell.com
Монитор с плоским экраном - вид спереди и
сзади

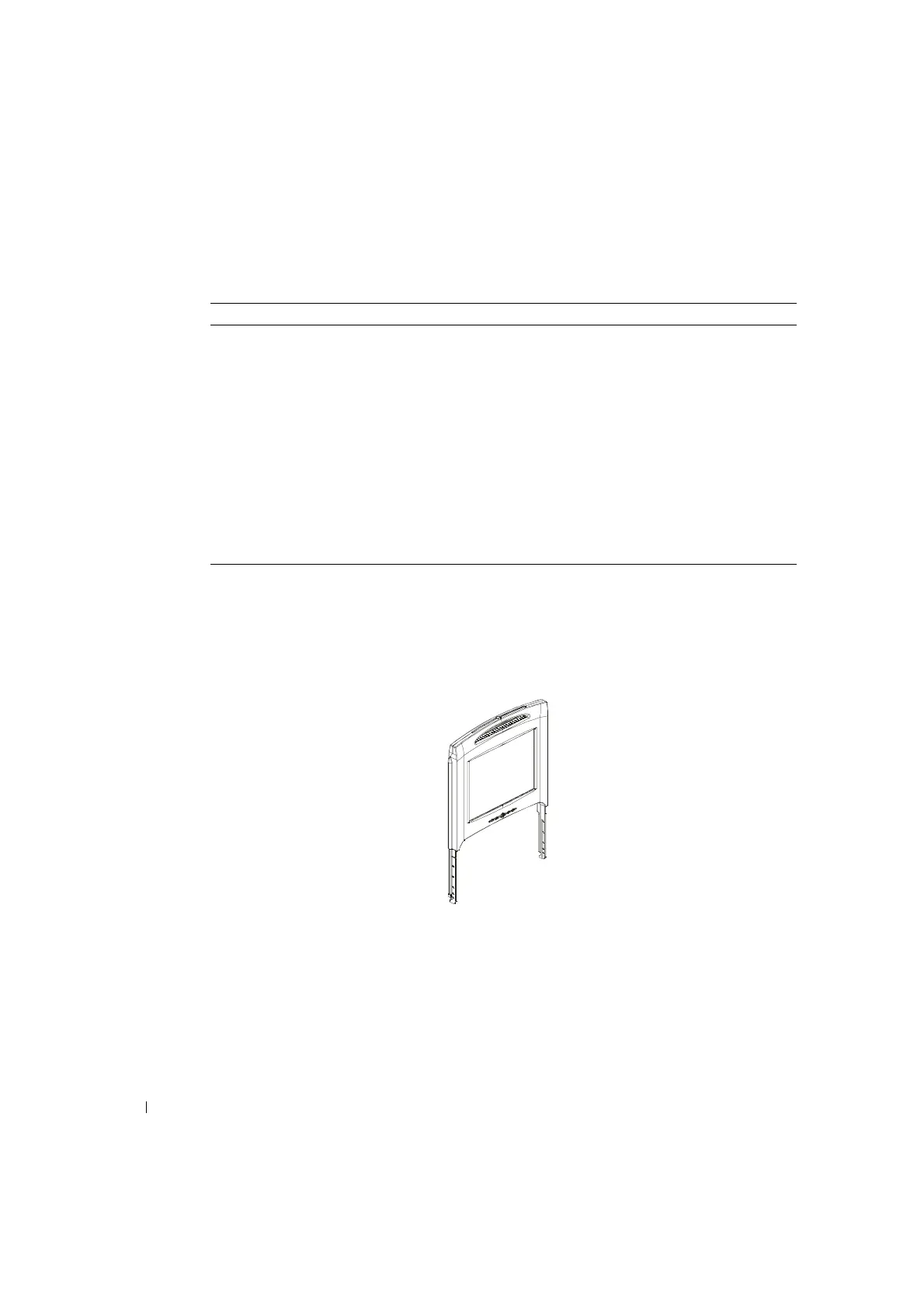

Рисунок 9-2. Вид спереди
5 Логическая земля
6 Земля для красного видеосигнала
7 Земля для зеленого видеосигнала
8 Земля для синего видеосигнала
9VCC
10 VGA _CON (проверка кабеля VGA)
11 Не подключен
12 SDA (DDC1/2B)
13 Строчная синхронизация
14 Кадровая синхронизация
15 SCL (DDC2B)
Таблица 9-3. Сигнальный разъем (15-контактный разъем типа D-
sub) ( Продолжение)
Номер вывода Сигнал
