Dell PowerEdge Rack Console 15FP - 平板显示器前视图及后视图

6-6 用户指南
www.dell.com | support.dell.com
平板显示器前视图及后视图

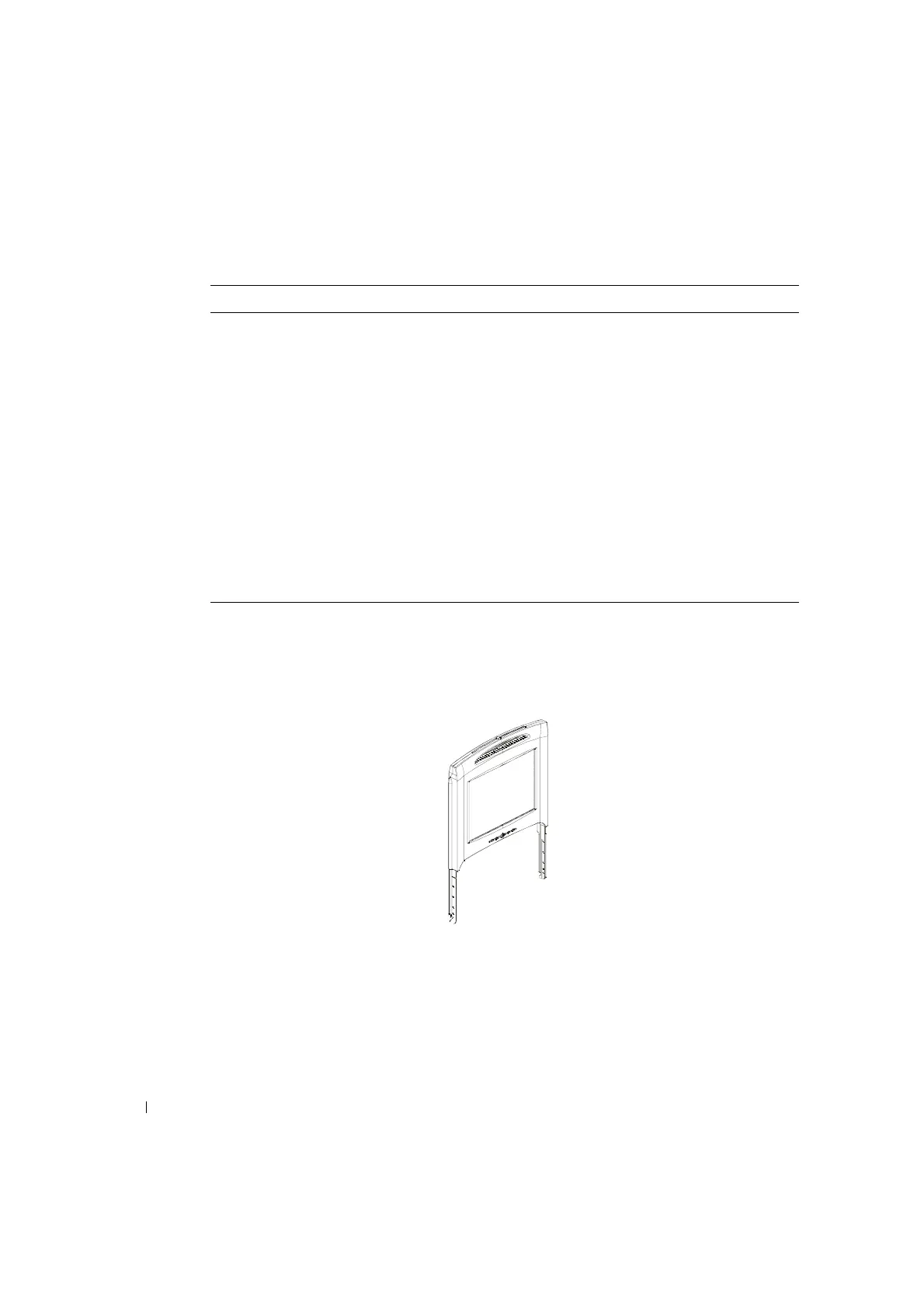

图 6-2. 前视图
5
逻辑接地
6
红色视频接地
7
绿色视频接地
8
蓝色视频接地
9VCC
10
VGA _ CON ( 检查 VGA 电缆 )
11
未接
12 SDA (DDC1/2B)
13
水平同步
14
垂直同步
15 SCL (DDC2B)
表 6-3. 信号连接器 （15 针 D-sub 连接器） ( 续 )
插脚编号 信号
