Dell PowerEdge Rack Console 15FP - Vue Avant Et Arrière du Moniteur À Ecran Plat

2-6 Guide Utilisateur
www.dell.com | support.dell.com
Vue Avant et Arrière du Moniteur à Ecran Plat

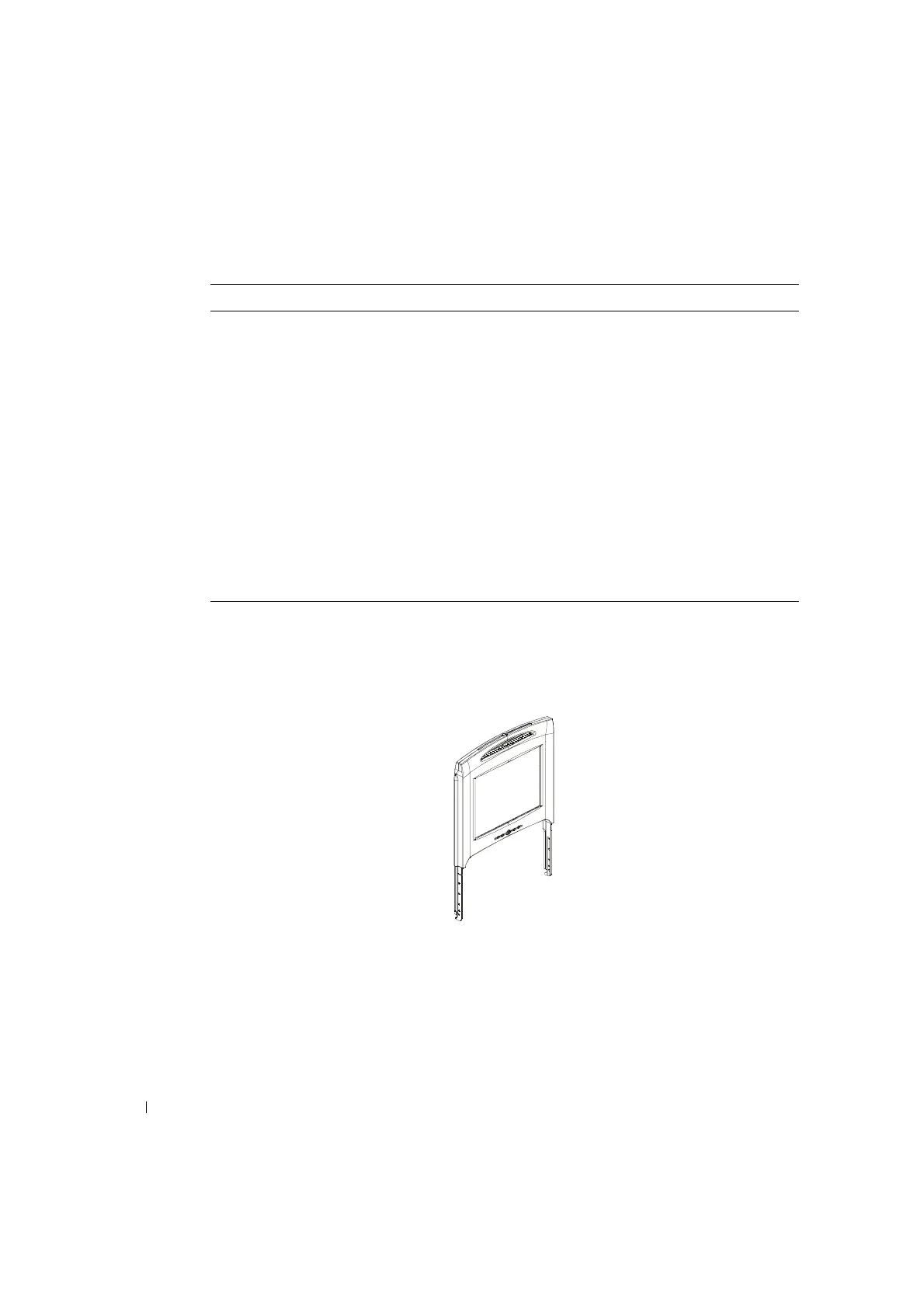

Figure 2-2. Vue de Face
5 Masse Logique
6 Rouge Masse Vidéo
7 Vert Masse Vidéo
8 Bleu Masse Vidéo
9VCC
10 VGA _ CON (vérification du câble VGA)
11 NC
12 SDA (DDC1/2B)
13 Sync Horizontale
14 Sync Verticale
15 SCL (DDC2B)
Tableau 2-3. Connecteur de Signal (Connecteur D-sub 15 broches) (Suite)
Broche N° Signal
