Dell PowerEdge Rack Console 15FP - 전원 관리 모드

사용 설명서 8-5
전원 관리 모드
시스템에 VESA DPMS 호환 디스플레이 카드나 소프트웨어가 설치되어 있으면 사용하
지 않을 때 자동으로 모니터가 전원 소비를 줄입니다 . 키보드 , 마우스 또는 기타 입력 장
치의 작동이 감지되면 모니터가 자동으로 정상 작동됩니다 . 표 8-2 에 자동 절전 기능의
신호와 소비 전력이 있습니다 .

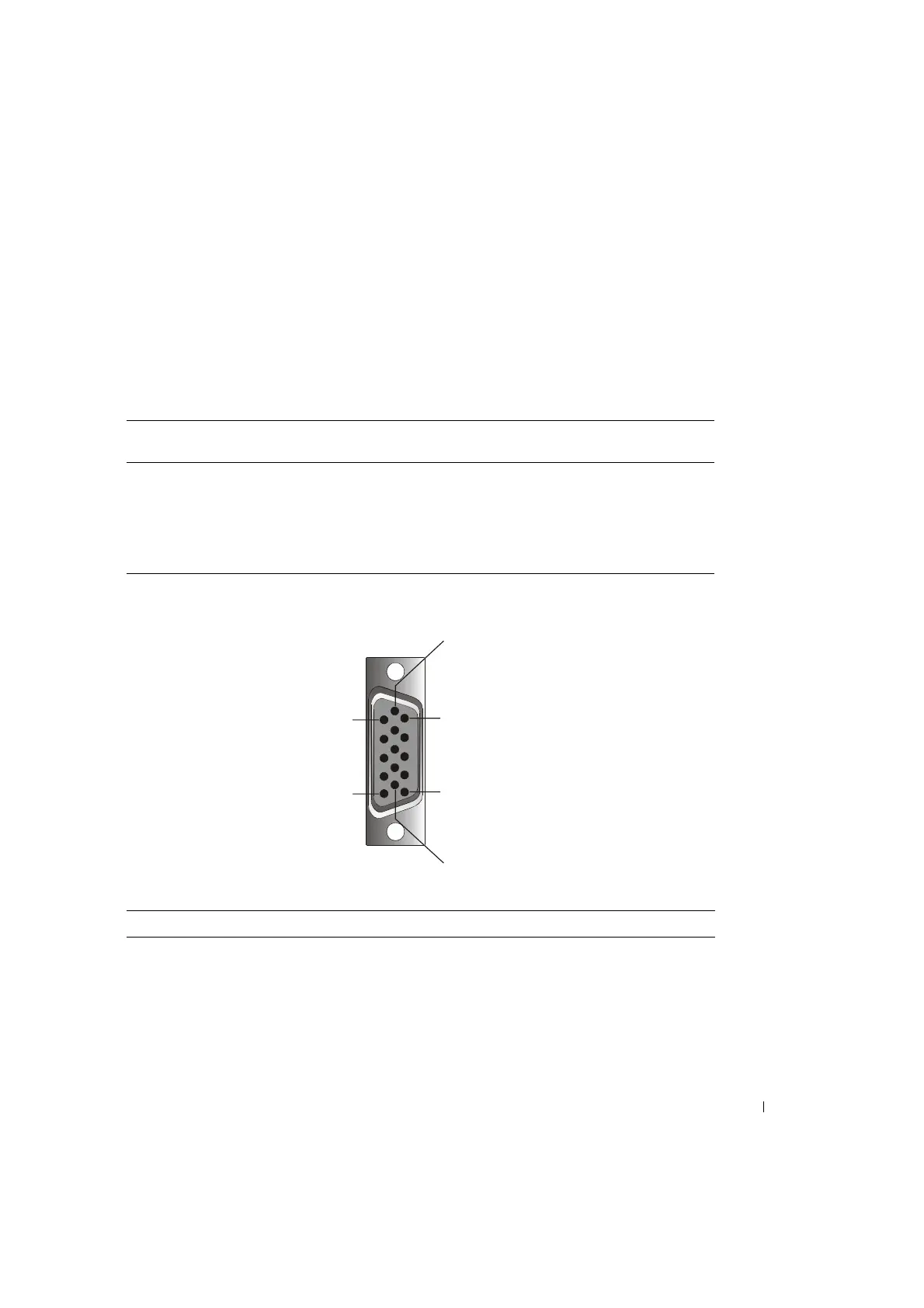

그림 8-1. 핀 배치
표 8-2. 전원 관리 모드
VESA 모드 비디오 수평 동
기
수직 동
기
소비 전력 절전율 (%) LED 컬러
켜짐 작동 예 예 최고 25 W
0%
밝음 < 파란색 >
정지 모드 지워짐 아니오 예
<5 W 75%
희미해짐 < 파란색 >
휴면 모드 지워짐 예 아니오
<5 W 75%
희미해짐 < 파란색 >
비작동 지워짐 아니오 아니오
<5 W 75%
어두워짐
DC 전원 꺼짐
<5 W 75%
어두워짐
표 8-3. 신호 커넥터 (15 핀 D-sub 커넥터 )
핀 번호 신호
1
빨간색 비디오
2
녹색 비디오
3
파란색 비디오
4NC
1
5
6
10
11
15
