Dell PowerEdge Rack Console 15FP - 仕様.; フラットパネルモニタ 前および後ろから見た図

4-6 ユーザーズガイド
www.dell.com | support.dell.com

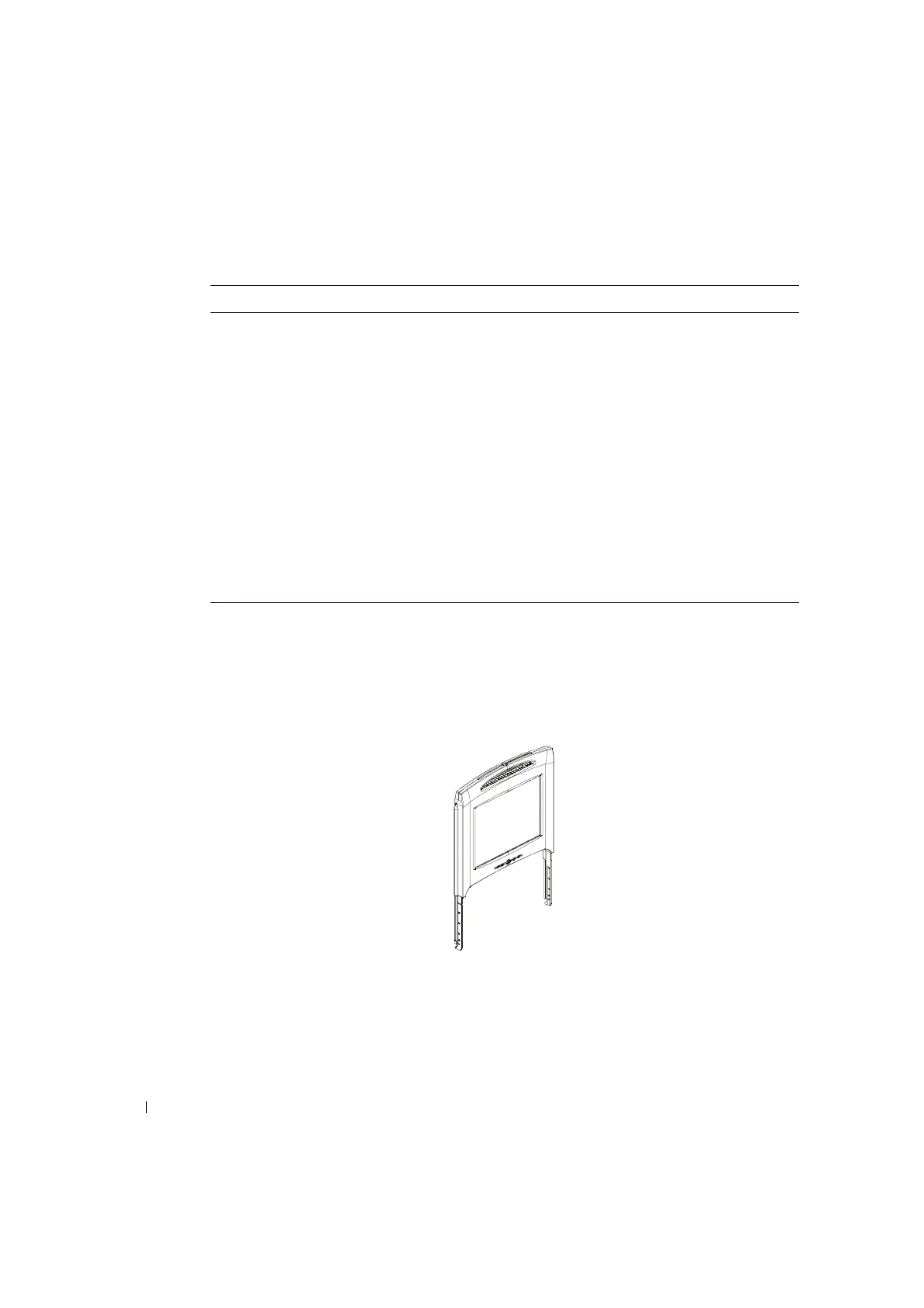

フラットパネルモニタ 前および後ろから見た
図
図 4
-
2. 前から見 た 図
5 ロジックグラウンド
6 赤ビデオグラウンド
7 緑ビデオグラウンド
8 青ビデオグラウンド
9 VCC
10 VGA _ CON (VGA ケーブルをチェック )
11 NC
12 SDA (DDC1/2B)
13 水平同期
14 垂直同期
15 SCL (DDC2B)
表 4
-
3. シグナ ルコネクタ（15 ピン D- s u b コネクタ） (続く)
ピン番号 シグナル
