用户指南 6-5
电源管理模式
如果系统具有符合 VESA DPMS 标准的显卡，或者安装了符合此标准的软件，则本显示
器在不工作时可自动降低功耗。 如果从键盘、鼠标或者其它输入设备检测到了输入，则
显示器会自动 “唤醒”。表 6-2 显示了这种自动节电功能的功耗与信号。

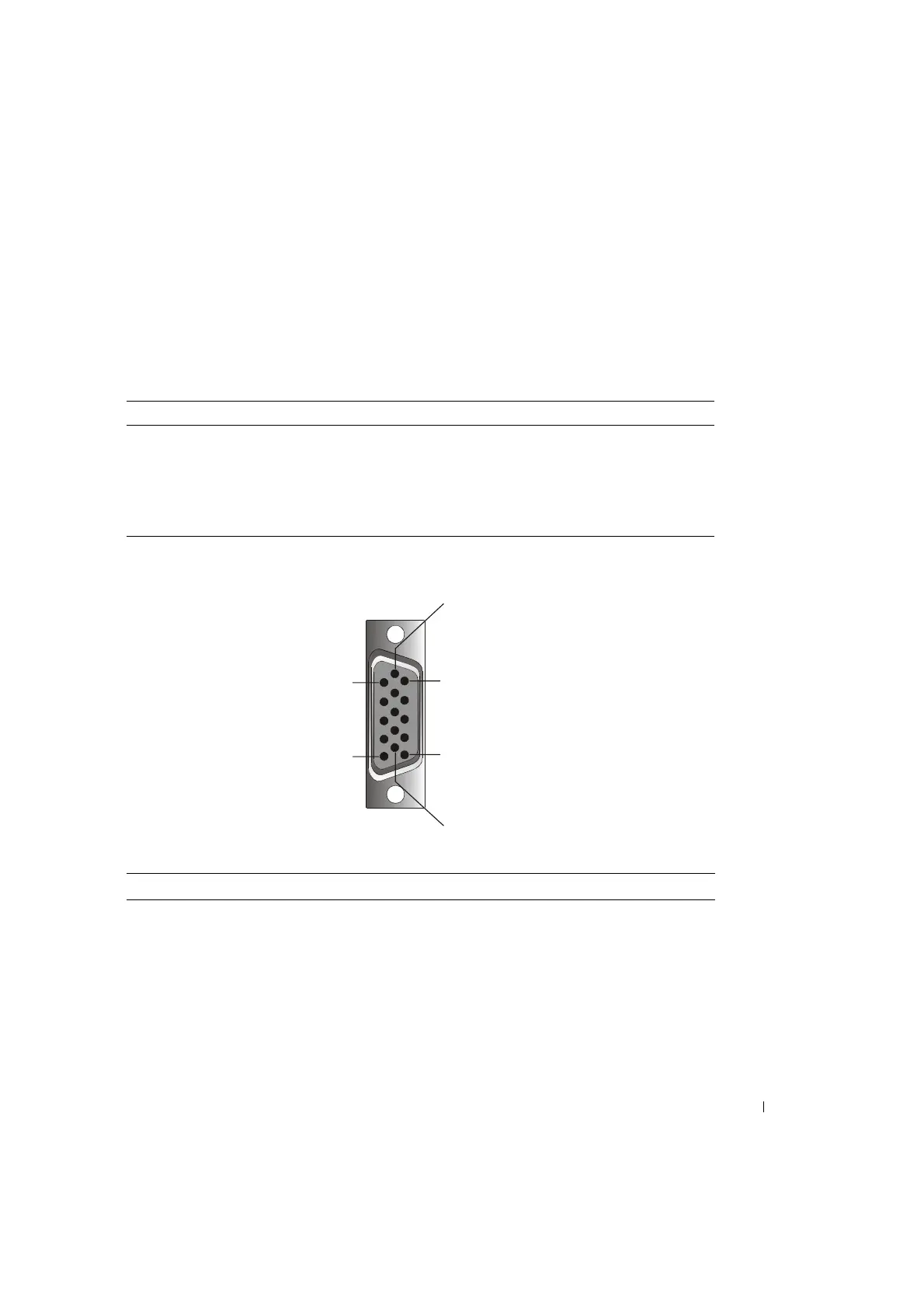

图 6-1. 插脚分配
表 6-2. 电源管理模式
VESA 的模式 视频 水平同步 垂直同步 耗电 节电 （%） LED 颜色
打开 活动 是 是 最大 25 W
0%
全亮的 < 蓝色 >
睡眠模式 黑屏 否 是
<5 W 75%
半亮的 < 蓝色 >
睡眠模式 黑屏 是 否
<5 W 75%
半亮的 < 蓝色 >
主动关 黑屏 否 否
<5 W 75%
熄灭
直流电源关闭
<5 W 75%
熄灭
表 6-3. 信号连接器 （15 针 D-sub 连接器）
插脚编号 信号
1
红色视频
2
绿色视频
3
蓝色视频
4
未连
1
5
6
10
11
15
