電源管理模式
若你的系統內安裝了與 VESA DPMS 相容之顯示卡或軟體，未使用螢幕時，便會自動進
入省電模式。 若是感應到鍵盤、滑鼠或其他裝置輸入資訊，則螢幕便會自動解除睡眠模
式。表 7-2 顯示本自動省電功能之省電數據與信號。

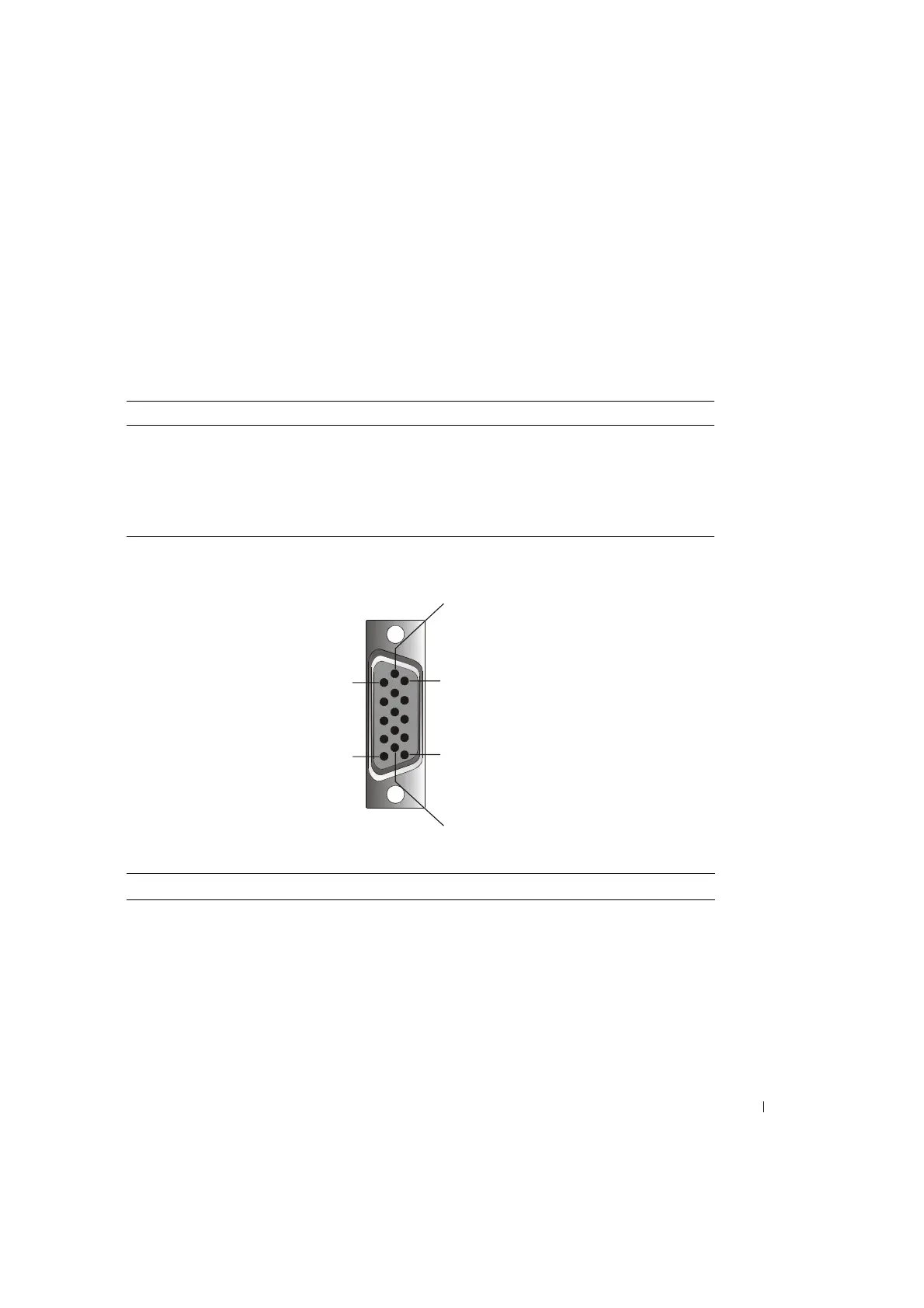

圖 7-1. 針孔排列
表 7-2. 電源管理模式
VESA 掇 模式 影像 水平同步 垂直同步 使用電力 省電比率 (%) LED 顏色
開 有畫面 有 有 最大 25 W
0%
全亮度 < 藍色 >
睡眠模式 無畫面 無 有
<5 W 75%
半亮度 < 藍色 >
睡眠模式 無畫面 有 無
<5 W 75%
半亮度 < 藍色 >
無活動 無畫面 無 無
<5 W 75%
暗
DC 電源關閉
<5 W 75%
黑屏
表 7-3. Signal 信號聯結器 (15 針序列聯結器 )
號碼 信號
1
紅色影像
2
綠色影像
3
藍色影像
4NC
1
5
6
10
11
15
