37 - French

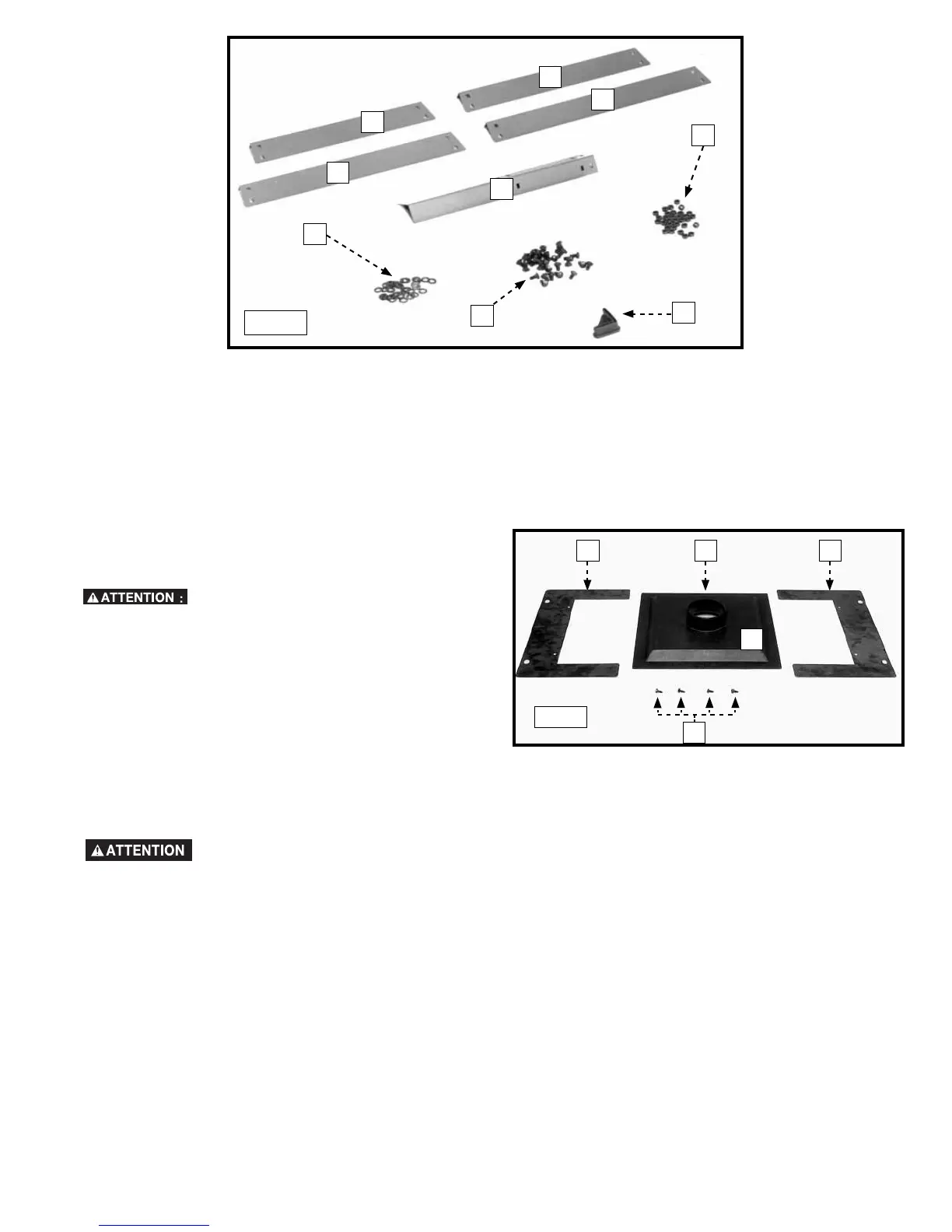

A. (2) traverses supérieures avant et arrière de 482 mm
(19 po) de longueur
B. (2) traverses supérieures latérales de 419 mm
(16 1/2 po) de longueur
C. (2) traverses inférieures avant et arrière de 570 mm
(22 1/2 po)
D. (2) traverses inférieures latérales de 508 mm (20 po) de
longueur
E. (4) pattes du socle
F. (4) pieds
G. (32) rondelles plates de 9,5 mm (3/8 po)
H. (32) vis de carrosserie de M8 x 1,25x16 mm
I. (32) écrous hexagonaux M8 x 1.25
Fig. D
1 2 3
2
4
CONNECTEUR POUR CAPTATION DE
POUSSIÈRE
Ne pas installer une sortie de poussier si
aucun collecteur de poussiere ne sera utilise.
1. - Plaque d’adaptation
2. - Capot du dépoussiéreur
3. - Plaque d’adaptation
4. - (4) vis à tôle n° 10x1/2 po
DÉSEMBALLAGE ET NETTOYAGE
Désemballer soigneusement la machine et toutes les pièces de ou des emballage(s) d’expédition. Retirer l’huile anti-
corrosion des surfaces non peintes à l’aide d’un chiffon doux humidifié avec de l’alcool, du diluant à peinture ou de
l’alcool dénaturé.
N’utiliser pas de solvants hautement volatils tel l’essence, le naphte, l’acétone ou du diluant
à laque pour nettoyer.
Après nettoyage, couvrir les surfaces non peintes d’une cire à parquets d’usage domestique de bonne qualité.
Fig. C
A
C
E
D
B
F
I
H
G
