38 - French
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE
Clé de 10 mm
Clé de 13 mm
Clé de 19 mm
Tournevis à lame plate
Tournevis à tête cruciforme
Clé pour arbre (fournie)
Clé à fourche pour arbre (fournie)
Perceuse avec mèche de 3,2 mm (1/8 po)
Règle droite
Équerre de menuisier
Équerre combinée
DURÉE ESTIMÉE POUR L’ASSEMBLAGE
L’assemblage de l’appareil prend environ deux heures.

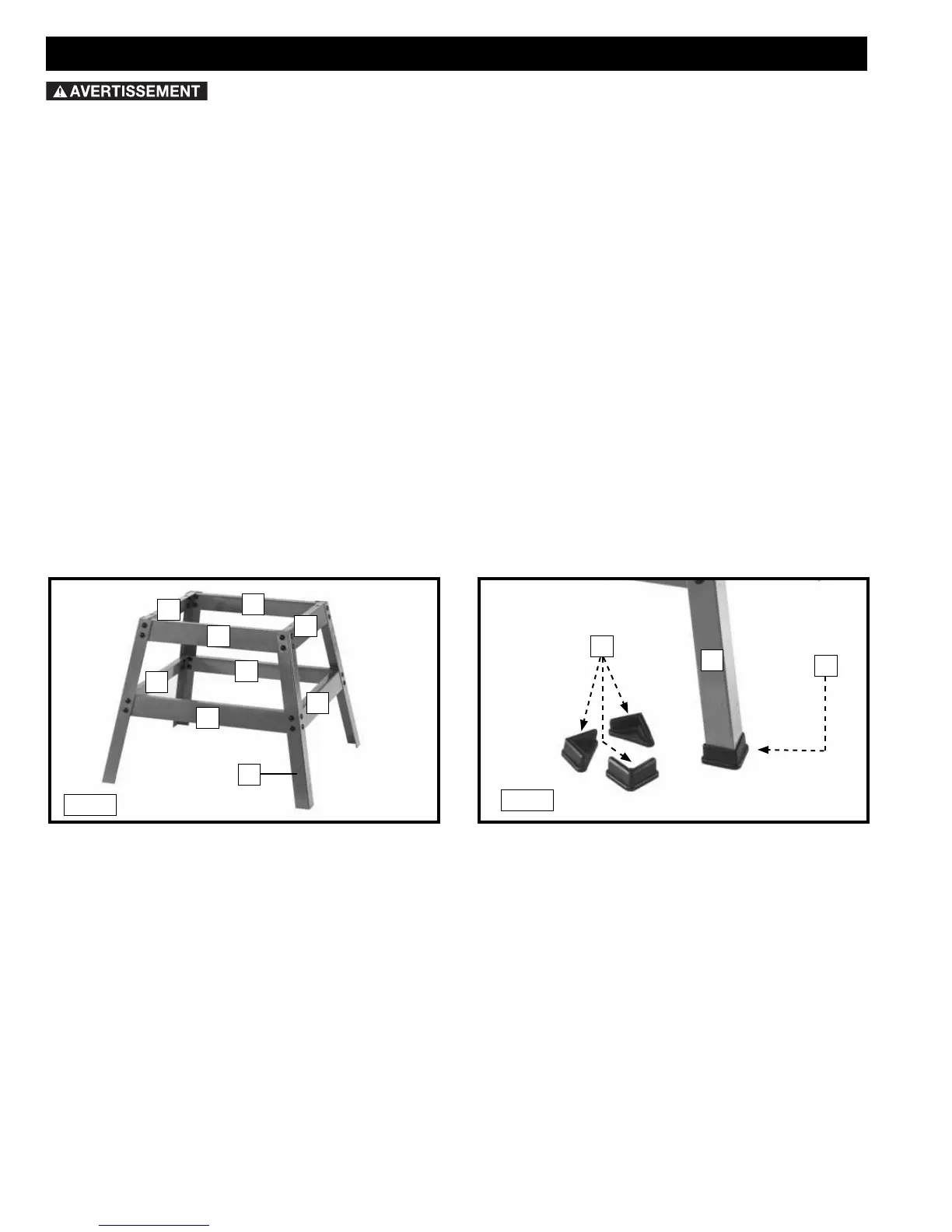

ASSEMBLAGE DU SOCLE
Assembler le socle (fig. 1). Les traverses, les pattes et les pieds sont étiquetés de la même façon à la fig. C et fig. 1.
Insérer les vis de carrosserie M8 x 1,25 x 16 mm dans les pattes et les traverses. Enfiler les rondelles plates de 9,5 mm
(3/8 po) sur les vis. Bien fixer avec les écrous hexagonaux M8 x 1,25. Serrer à la main pour le moment.
REMARQUE : Positionner les bords supérieurs des deux traverses supérieures latérales (B) fig. 1, par-dessus les
bords supérieurs des traverses avant et arrière (A). Les traverses latérales (B) sont dotées de trous sur le dessus pour
l’assemblage de la scie sur le socle.
ASSEMBLAGE
Pour votre propre sûreté, ne reliez pas la machine à la source d'énergie jusqu'à ce que la
machine soit complètement assemblée et vous lisez et comprenez le manuel d'instruction entier.
B
B
A
E
C
D
A
C
D
F
E
F
Fig. 1
Fig. 2
