39 - French
CONNECTEUR POUR CAPTATION DE POUSSIÈRE
Ne pas installer une sortie de poussier si aucun collecteur de poussiere ne sera utilise.
Le modèle TS350 est livré avec un connecteur pour captation de poussière servant à raccorder un tuyau collecteur de
102 mm (4 po) de diamètre à l’appareil.

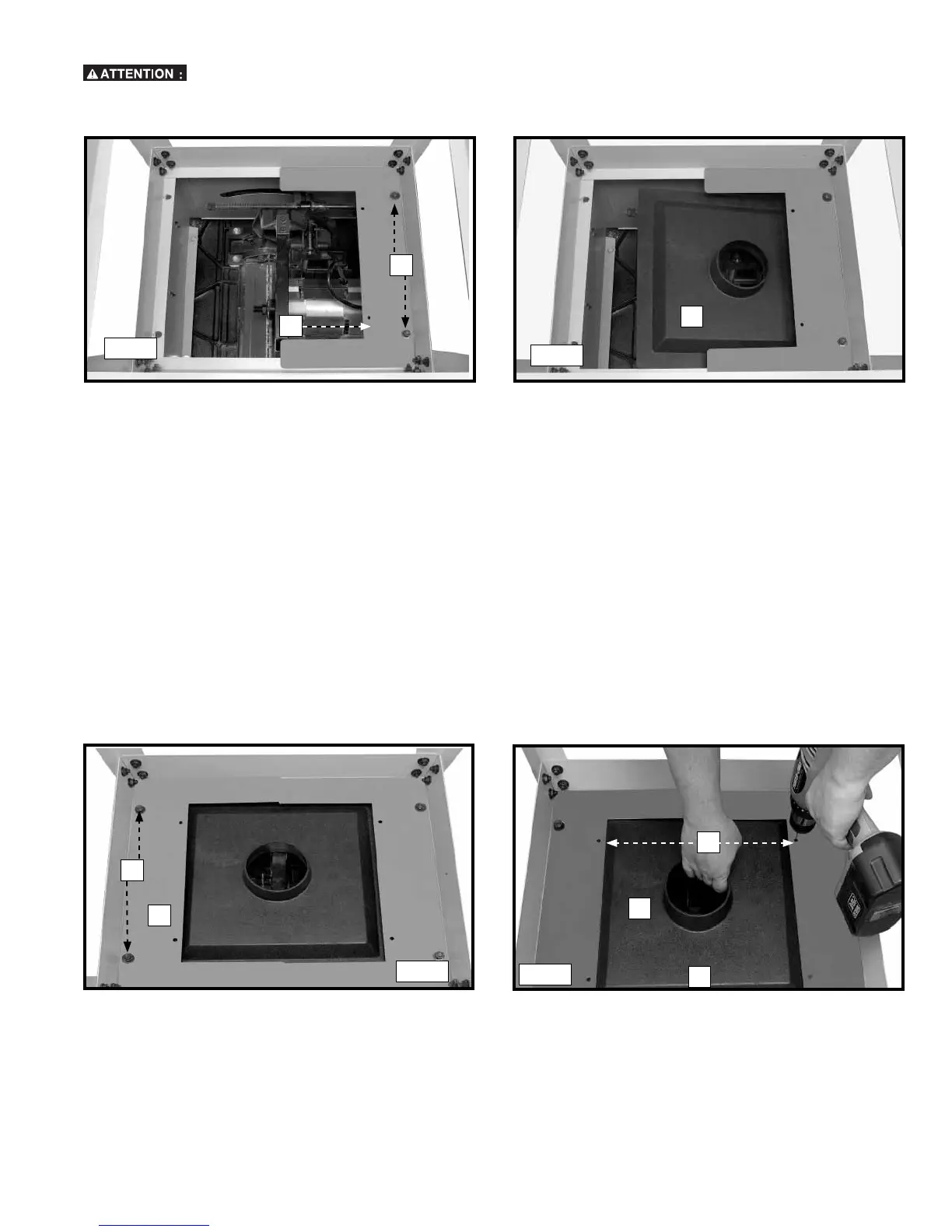

Fig. 3
Fig. 4
Fig. 5
Fig. 6
A
C
D
F
E
D
G
G
1. Tourner le banc de scie face en bas sur un morceau de carton pour protéger la surface de la table. Aligner les
quatre trous de l’armoire de la scie avec les quatre trous (A) fig. 5A, du socle.
2. Aligner les deux trous (A) fig. 3, de l’un des plateaux d’assemblage (C) avec les deux trous dans le socle et le banc
de scie. Enfiler une rondelle plate de 9,5 mm (3/8 po) sur une vis à tête hexagonale M8 x 1,25 x 16 mm. Insérer
la vis dans le trou du banc de scie, le socle et le trou du plateau d’assemblage. Enfiler une rondelle plate 9,5 mm
(3/8 po) et un écrou hexagonal M8 x 1,25 sur la vis. Serrer solidement. Répéter l’assemblage pour l’autre trou.
3. Insérer le capot du dépoussiéreur (D) sous le plateau d’assemblage (fig. 4).
4. Installer l’autre moitié du plateau d’assemblage sur le capot du dépoussiéreur. Aligner les deux trous (F) fig. 5, du
plateau d’assemblage (E) avec les deux trous du banc de scie et du socle. Enfiler une rondelle plate de 9,5 mm
(3/8 po) sur une vis à tête hexagonale M8 x 1,25 x 16 mm. Insérer la vis dans le trou du banc de scie, le socle et
le trou du plateau d’assemblage. Enfiler une rondelle plate 9,5 mm (3/8 po) et un écrou hexagonal M8 x 1,25 sur la
vis. Serrer solidement. Répéter l’assemblage pour l’autre trou.
5. Soulever le capot du dépoussiéreur (D) fig. 6. Utiliser une mèche de 3,2 mm (1/8 po) pour percer un avant-trou
dans l’un des trous d’assemblage (G) du capot du dépoussiéreur dans la plaque d’adaptation. Visser une vis à tôle
n° 10 x 1/2 po dans le trou. Répéter l’assemblage pour les trois autres trous (G).
