AVR-1708/1508/688/588/488 AVC-1508
CAUTION IN SERVICING
Initializing AV SURROUND RECEIVER/AM-
PLIFIER
AV SURROUND RECEIVER/AMPLIFIER initialization should
be performed when the µcom, peripheral parts of µcom, and
Digital P.W.B. are replaced.
1. Switch off the unit.
2. Hold the following SPEAKERS-A button and SPEAKERS-
B button, and switch on the unit.
3. Check that the entire display is flashing with an interval of
about 1 second, and release your fingers from the 2 but-
tons and the microprocessor will be initialized.
Note:・If step 3 does not work, start over from step 1.
・ All user settings will be lost and this factory setting
will be recovered when this initialization mode.
So make sure to memorize your setting for restor-
ing after the initialization.
JIG to use for servicing
When you repair the printing board, you can use the following
JIG (Extension cable kit). Please order to Denon Official Ser-
vice Distributor in your region if necessary.
00D SPK- 561 EXTENSION UNIT KIT : 1 Set
00D SPK- 562 9120 CONN. JOINT KIT : 1 Set
When you update the firmware, you can use the following
JIG (RS232C to internal connector conversion adapter with
8P cable kit ). Please order to Denon Official Service Distrib-
utor in your region if necessary.
00DSPK-581 WRITING UNIT : 1 Set
サービス時の注意事項
AVサラウンドレシーバー / アンプの初期化
について
マイコンやマイコン周辺部品、Digital 基板等を交換した場
合は、AV サラウンドレシーバー / アンプの初期化を行って
下さい。
1. on/off ボタンを OFF にします。
2. SPEAKERS-A ボタンと SPEAKERS-B ボタンを同時に押し
ながら、on/off ボタンを押して ON にします。
3. ディスプレイ表示が約 1秒間隔で点滅するのを確認後、
2つのボタンから指を離します。
＊マイコンが初期化されます。
注意 :・上記 3 の状態にならない場合は、もう一度操作
1 からやり直してください。
・初期化を行うとお客様が設定した内容が工場出
荷状態に戻りますので、あらかじめ設定内容を
控えておき初期化後再設定してください。
サービス時に使用する治具について
基板を修理する際、使用する治具 ( 延長ケーブルキット）
は 下記のとおりです。
必要に応じて販社サービスへ注文下さい。
00DSPK-561EXTENSIONUNITKIT :1 式
00DSPK-5629120CONN.JOINTKIT :1 式
ファームウェアをアップデートする際、使用する治具
（RS232C->製品内部コネクタ変換基板 +8Pケーブルキット
) は下記のとおりです。
必要に応じて販社サービスへ注文ください。
00DSPK-581WRITINGUNIT :1 式
1,2
2,3

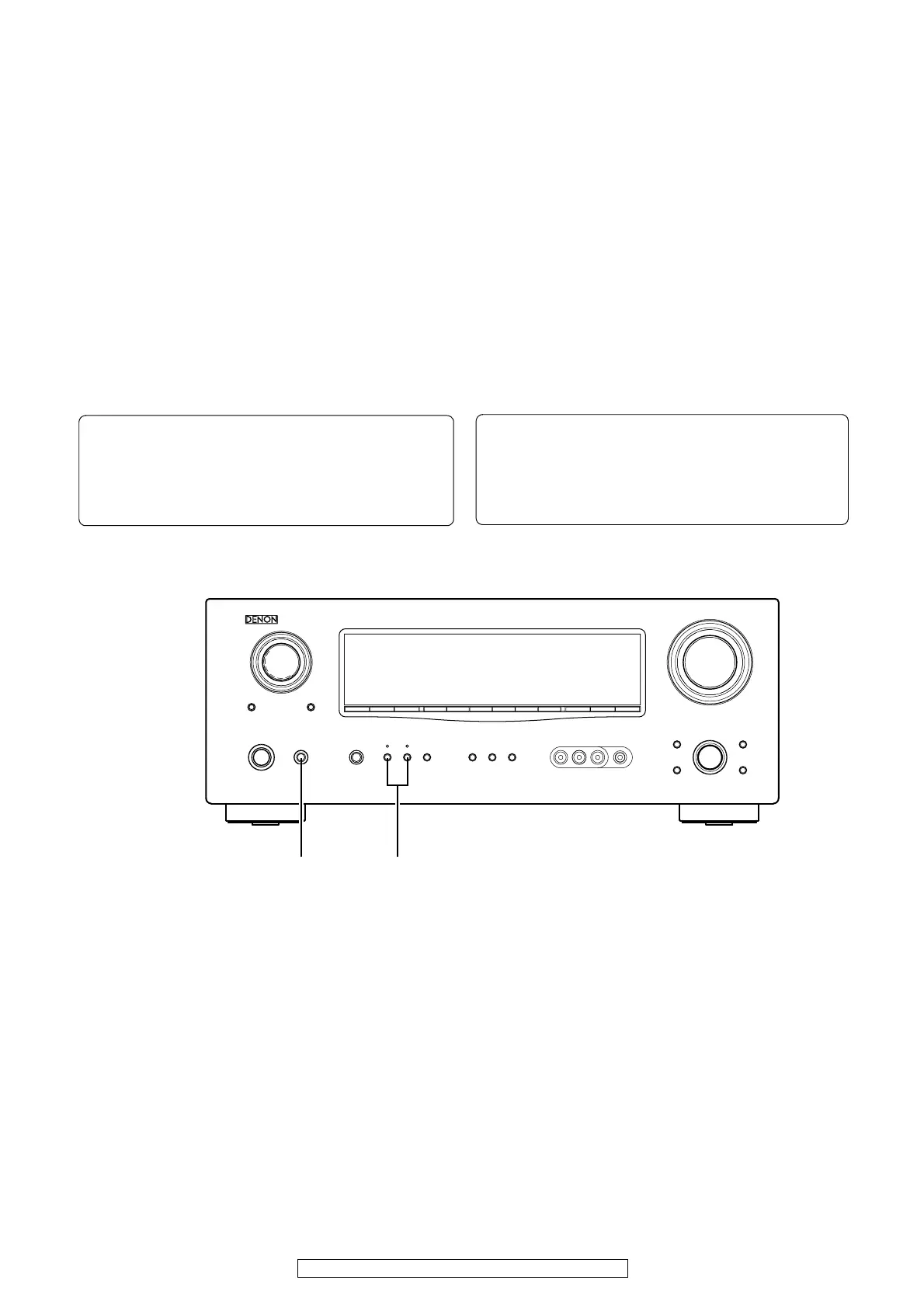

The illustration is AVR-1708.
ss
To Next Page
