Denon AVR-1709 Service Manual

20
AVR-1709/1609/1519/1509/689/589, AVC-1509
マイコン・DSP バージョンのチェック方法
マイコン・DSP バージョン表示モード
1. 動作仕様
マイコン、DSP バージョン表示モード :
起動状態にて、バージョン情報を表示します。
起動方法 :
● E3,E1C,EA,JP モデル
"DYNVOL" と "VIDEOSELECT" の 2 つのボタンを押した
状態で、"ON/OFF" ボタンを押して電源を入れます。
その後、"STATUS" ボタンを押すと 2 項の内容が FL
Display に表示されます。
● E2 モデル
"DYNVOL" と "RDS" の 2 つのボタンを押した状態で、
"ON/OFF" ボタンを押して電源を入れます。
その後、"STATUS"ボタンを押すと 2項の内容が FLDisplay
に表示されます。
2. 表示順序
仕向地表示→メインマイコンバージョン情報→DSP
バージョン情報
Check mode for µcom/DSP version
µcom/DSP Version Display Mode
1. Operation specifications
µcom/DSP version display mode:
When started up, the version information is displayed.
Starting up:
● E3, E1C, EA, JP model
With the "DYN VOL" and "VIDEO SELECT" buttons
pressed, press the "ON/OFF" button to turn the power on.
Now, press the "STATUS" button to the display the 2nd
item information on the FL Display.
● E2 model
With the "DYN VOL" and "RDS" buttons pressed, press
the "ON/OFF" button to turn the power on.
Now, press the "STATUS" button to the display the 2nd
item information on the FL Display.
2. Display Order
Destination information→Main-µcom version information
→ DSP version information

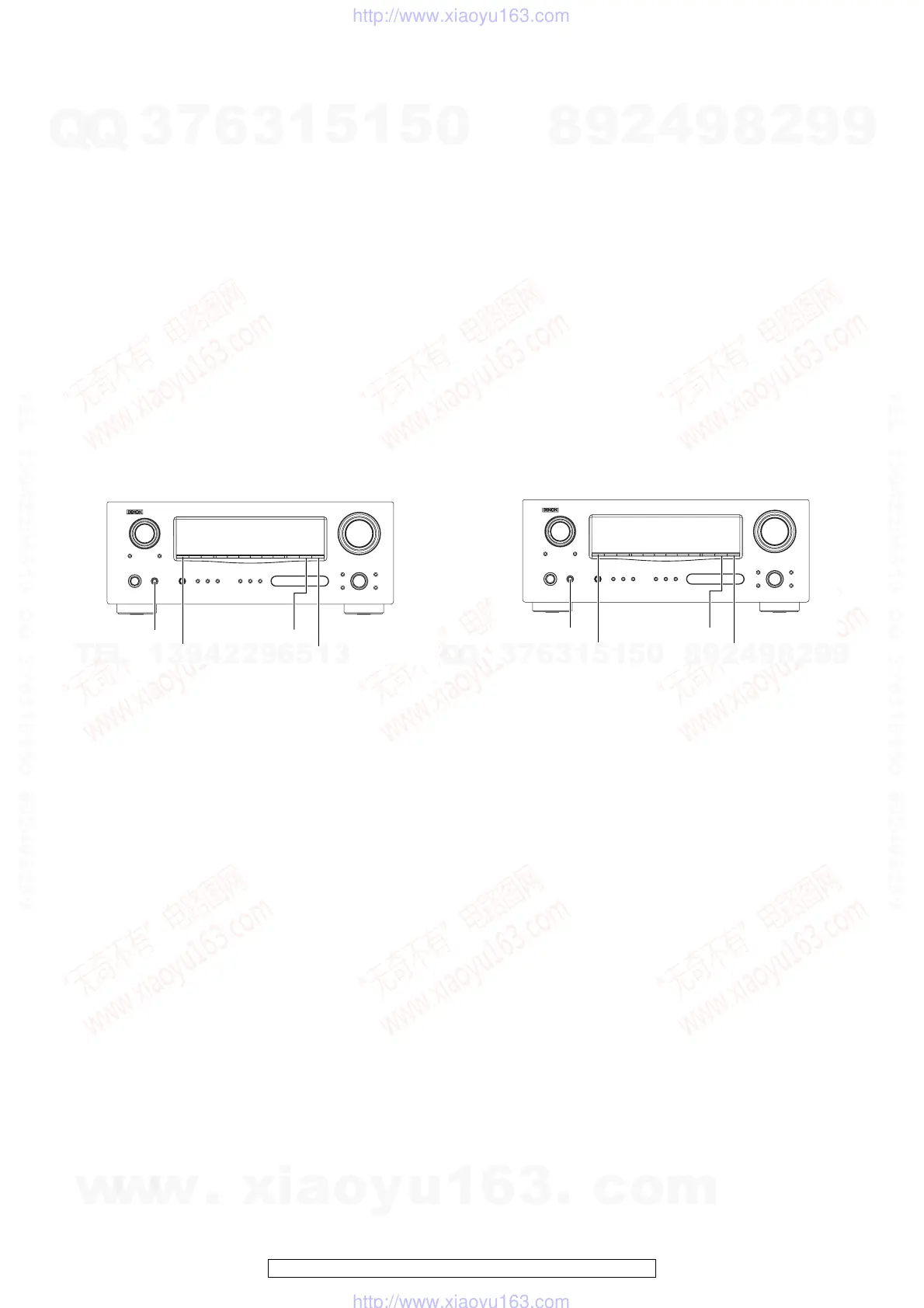

ON/OFF
VIDEO SELECT
DYN VOL
E3, E1C, EA, JP model
STATUS
STATUS
ON/OFF
RDS
DYN VOL
E2 model
w w w . x i a o y u 1 6 3 . c o m
Q Q
3
7
6 3
1 5 1 5
0 9 9
2
8 9
4 2
9 8
T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3
Q Q
TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com

Denon AVR-1709 Specifications

General

Number of Channels	7.1
HDMI Inputs	3
HDMI Outputs	1
HDMI Version	1.3a
Component Video Inputs	2
Component Video Outputs	1
Digital Audio Inputs	2 Optical, 2 Coaxial
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	100 dB
THD	0.08%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Tuner Presets	56
HDMI Switching	Yes
Tuner Type	AM/FM
Preset Stations	56
Auto Calibration	Yes (Audyssey MultEQ)
Power Consumption	460 W
Standby Power Consumption	0.3 W
Power Output	80 W per channel (8 ohms, 20 Hz - 20 kHz, THD 0.08%)
HDMI Features	Deep Color, x.v.Color
Dolby Formats	Dolby Digital, Dolby Digital EX, Dolby Pro Logic II, Dolby Pro Logic IIx, Dolby TrueHD
DTS Formats	DTS, DTS-ES, DTS 96/24, DTS Neo:6, DTS-HD Master Audio
Audio Decoders	Dolby Digital, DTS
Amplifier Output Details	80 watts per channel (8 ohms, 20Hz-20kHz, 0.08% THD)
Video Inputs/Outputs	Composite
Audio Inputs/Outputs	Digital Optical
Remote Control	Yes
Dimensions	434 x 171 x 377 mm
Weight	21.6 lbs (9.8 kg)
