39
AVR-1709/1609/1519/1509/689/589, AVC-1509

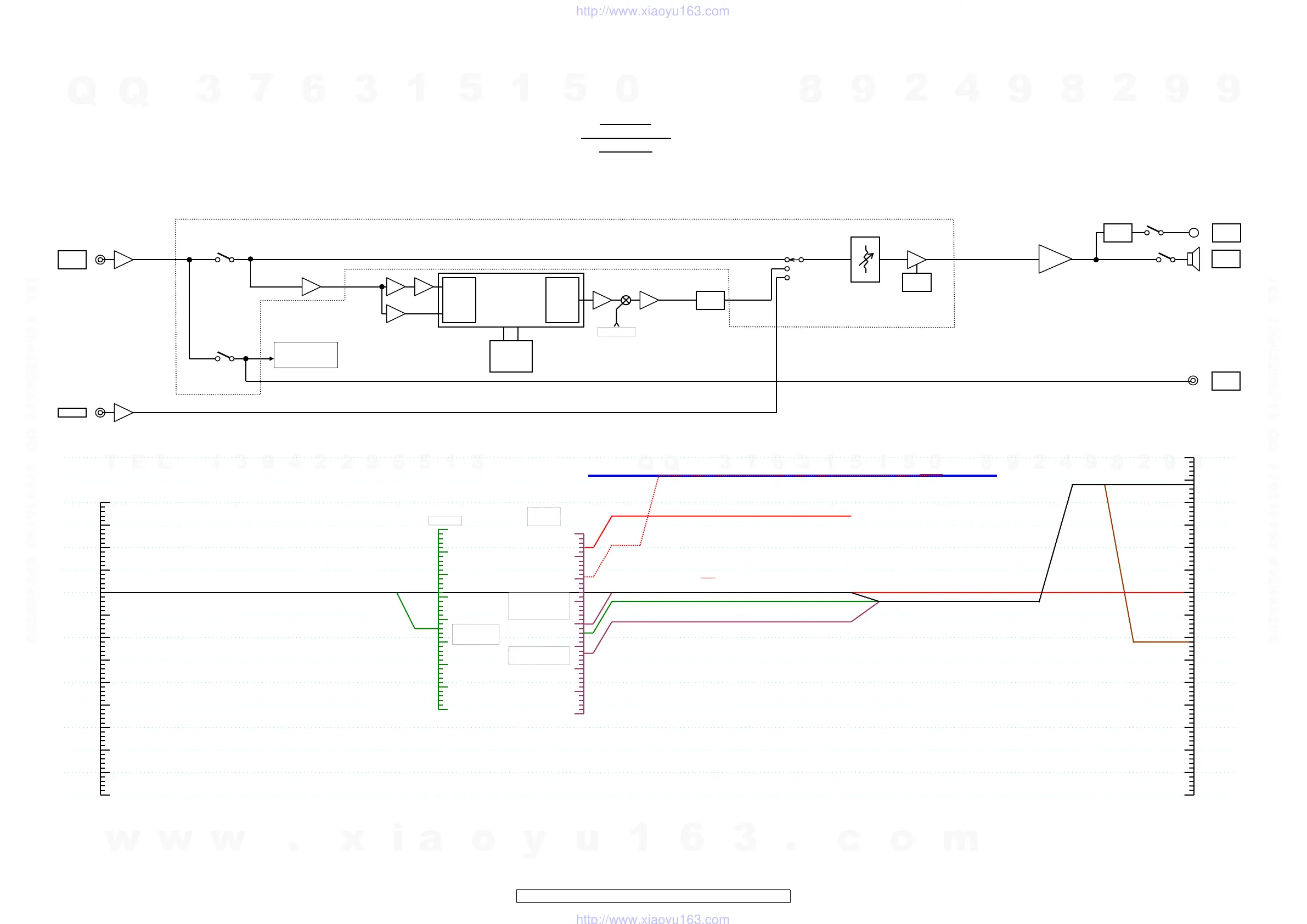

LEVEL DIAGRAMS (1/5)
FRONT LEVEL DIAGRAM
A/D
D/A
D/A OUT
MUTE
LINE IN
EXT IN
H/POUT
+20dB
+10dB
˴0dB
-20dB
-30dB
-40dB
-10dB
+20dB
+10dB
˴0dB
-20dB
-30dB
-40dB
-10dB
LINE IN/EXT IN
-10dBFS
0dBFS
-20dBFS
-30dBFS
-40dBFS
A/D IN
79.4mVrms
0dBFS
0.88Vrms
ADAU1328
RECOUT
H/POUT
56.4mVrms
AVR-1709
LEVEL DIAGRAM
FRONT ch
-8dB
-2dB
-35dB
0dBFS
-10dBFS
-20dBFS
-30dBFS
-40dBFS
-20dBFS(DIG.IN)
PCM or DD Config1
-22dBFS(A/D IN)
FROM SWch
200mV
TO
Surround Back
(ZONE2 MODE)
SPEAKE
ROUT
+30dB
SP OUT
3.17Vrms/8
+26dB
DSP
ANALOG
ATT
R2A15215FP
-2+2=0dB
RECOUT
NON CLICP MAX SIGNAL LEVEL 4.0Vrms
Config2
˴
DOLBY LIMIT LEVEL 1.41Vrms(ALLch-3dBFS)
+7dB
-26.5dBFS(DIG.IN)
˴DD Config2
GAIN
ADJ.
-2+6.5=4.5dB
SUM FROM SWch
Config1
˴
DOLBY LIMIT LEVEL (ALLch-3dBFS)
3.876V
