BD34704KS2 (INPUT : IC4200)
PIN No. SYMBOL PIN No. SYMBOL PIN No. SYMBOL PIN No. SYMBOL
1 DA 21 GND 61 SBLIN 41 INR9(SBRIN2)
2 CL 22 GND 62 SRIN 42 INL9(SBLIN2)
3 VCC 23 GND 63 SLIN 43 INR8
4 DGND 24 GND 64 CIN 44 INL8
5 VEE1 25 GND 65 SWIN 45 INR7
6 N.C. 26 GND 66 FRIN 46 INL7
7 VEE2 27 GND 67 FLIN 47 INR6
8 OUTFL 28 SUBR 68 FRIN3 48 INL6
9 N.C. 29 SUBL 69 FLIN3 49 INR5
10 OUTFR 30 RECR 70 GND 50 INL5
11 N.C. 31 RECL 71 ADCR 51 INR4
12 OUTSW 32 GND 72 ADCL 52 INL4
13 N.C. 33 INR12(FRIN2) 73 GND 53 INR3
14 OUTC 34 INL12(FLIN2) 74 GND 54 INL3
15 OUTSL 35 INR11(CIN2) 75 GND 55 INR2
16 OUTSR 36 INL11(SWIN2) 76 GND
56 INL2
17 OUTSBL 37 INR10(SRIN2) 77 GND 57 INR1
18 OUTSBR 38 INL10(SLIN2) 78 GND 58 INL1
19 OUTPL 39 GND 79 GND 59 GND
20 OUTPR 40 N.C. 80 CHIP 60 SBRIN
Datashee t
○製品構造：シリコンモノリシック集積回路 ○耐放射線設計はしておりません。
1/32
Target Specification
© 2015 ROHM Co., Ltd. All rights reserved.
2015.2.25 Rev.002
www.rohm.co.jp
TSZ22111・14・001
ホームシアタ用サウンドプロセッサシリーズ
マイクロステップボリューム搭載
7.1ch 高音質サウンドプロセッサ
BD34704KS2
概要
音質を向上させるために、使用するオペアンプの特性
ならびに素子の配置配線を見直すことで、入出力間での
音質劣化がない 8ch 独立ボリュームを実現しました。
ローム独自のマイクロステップボリューム技術を搭載
しており、音楽再生中にボリュームを切替えた場合のポ
ップノイズを極力抑制できるため、高品位なセットに
最適です。最大ゾーン 3 まで対応可能な 12 シングル
エンド入力セレクタ、2 系統マルチ入力セレクタを内蔵
しており、多数の信号源を接続することができます。
特長
12 シングルエンド入力セレクタ内蔵
(マルチ入力、REC 出力、SUB 出力を使用しない場合
は最大 18 シングルエンド入力まで拡張可能)
マイクロステップボリュームにより、
不快なボリューム切替えノイズを軽減
ゾーン 3 対応
ゾーン用の 2ch ボリューム搭載
2 線シリアルバスコントロールは、3.3/5V に対応
用途
AV レシーバ、ホームシアタシステムに最適。
重要特性
全高調波歪率: 0.0004%(Typ)
最大出力電圧: 4.2Vrms(Typ)
出力雑音電圧: 1.2μVrms(Typ)
残留雑音電圧: 1.0μVrms(Typ)
チャンネル間クロストーク: -105dB(Typ)
セレクタ間クロストーク: -105dB(Typ)
パッケージ W(Typ) x D(Typ) x H(Max)
SQFP-T80C 16.00mm x 16.00mm x 1.60mm
SQFP-T80C
基本アプリケーション回路

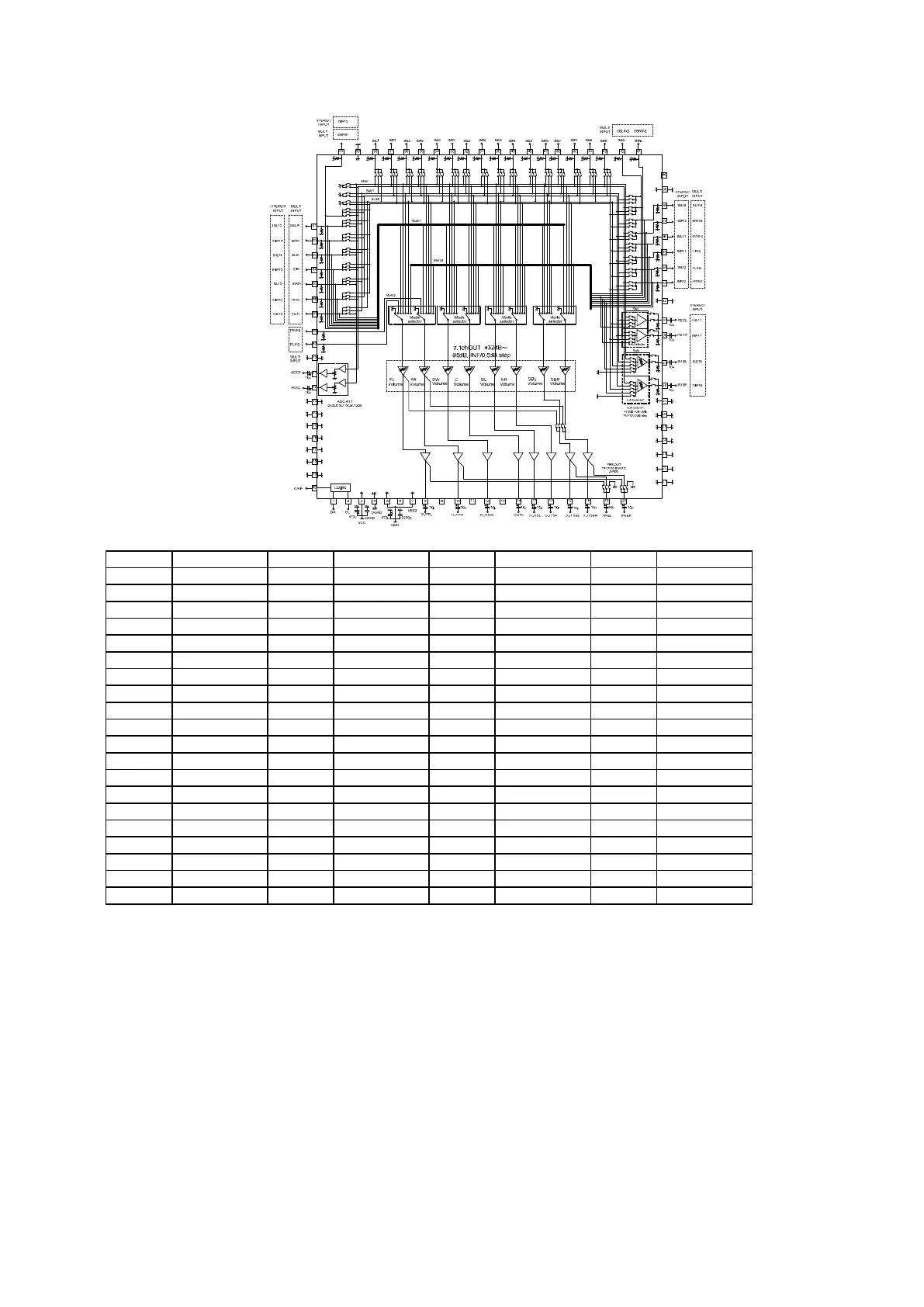

Figure 1. 応用回路例
TARGET SPECIFICATION
