DCD-1500AE
4.1. DVD レーザー電流測定
(1) オシロスコープをテストポイント +5V-M2(GND) と
LD(DVD)( 信号 ) へ接続します。
(2) SACD テストディスクのステレオレイヤートラック 1 を
再生します。
(3) +5V-M2 と LD(DVD) 間の電圧を測定し､次式により Iop を
算出します。
4.2. CD レーザー電流測定
(1) オシロスコープをテストポイント +5V-M2(GND) と
LD(CD)( 信号 ) へ接続します。
(2) CD テストディスクのトラック 1 を再生します。
(3) +5V-M2 と LD(CD) 間の電圧を測定し、次式より Iop を算
出します。
LD(DVD)
+5V-M2
Oscilloscope
Iop
測定電圧値
14(抵抗値)
-----------------------------=
Iop
測定電圧値
11.75(抵抗値)
------------------------------------=
4.1. DVD Laser current measurement
(1) Connect the oscilloscope to +5V-M2 of test point for GND
side and LD(DVD) of test point for signal side.
(2) Playback the stereolayer track 1 of the SACD Test Disc.
(3) Measure the voltage between +5V-M2 and LD(DVD), cal-
culate Iop by the formula as shown below.
4.2. CD Laser current measurement
(1) Connect the oscilloscope to +5V-M2 of test point for
GND side and LD(CD) of test point for signal side.
(2) Playback the track 1 of the CD Test Disc.
(3) Measure the voltage between +5V-M2 and LD(CD), cal-
culate Iop by the formula as shown below.
LD(DVD)
+5V-M2
Oscilloscope
Iop
Measurement Voltage Value
14 (Resistance value)
-----------------------------------------------------------------------------=
Iop
Measurement Voltage Value
11.75 (Resistance value)
-----------------------------------------------------------------------------=

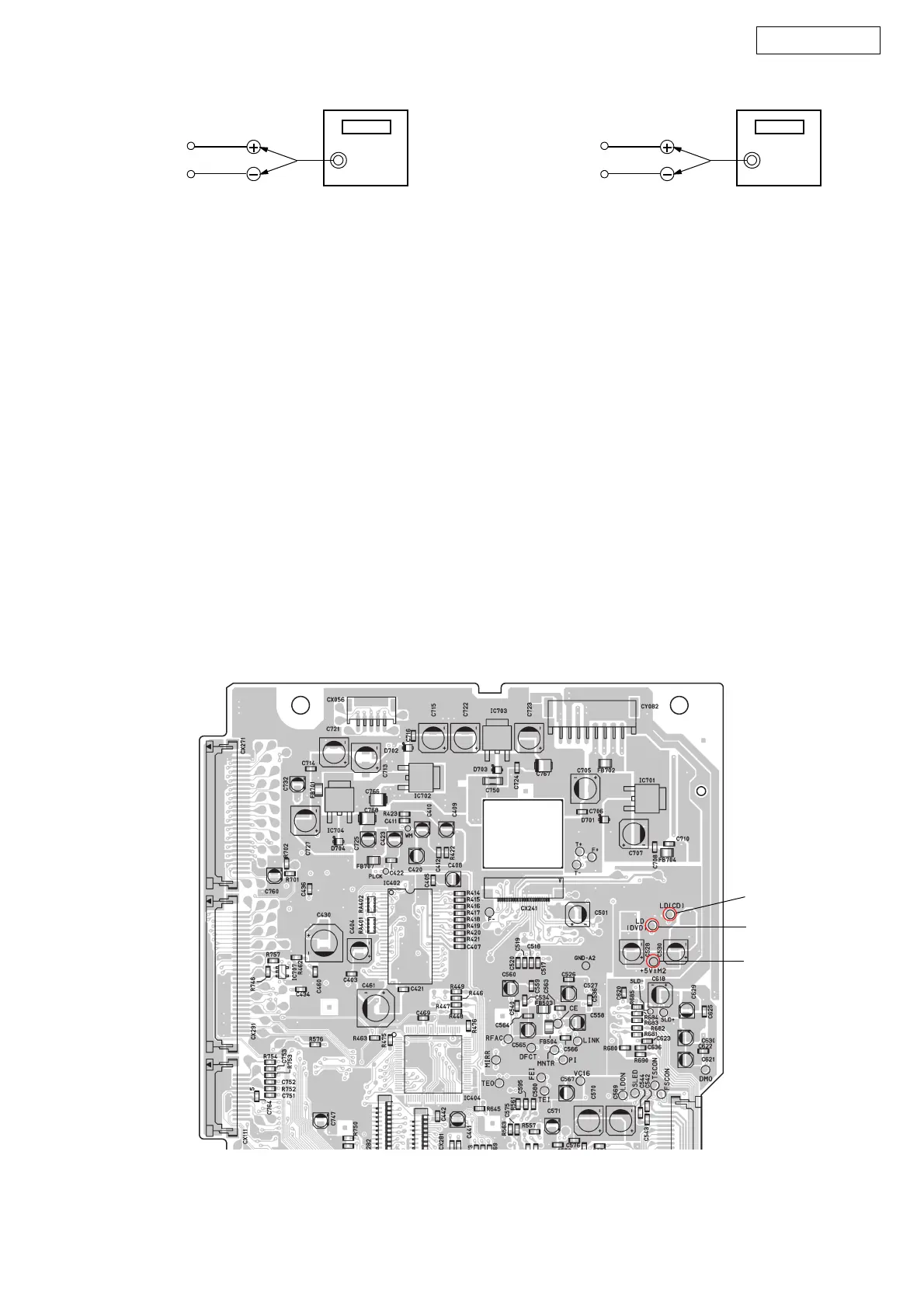

LD (CD)
LD (DVD)
+5V-M2
1U-3624 SACD MODULE P.W.B. unit foil side
