11/201622 / 72
6159931430
Issue no: 05
Series: -

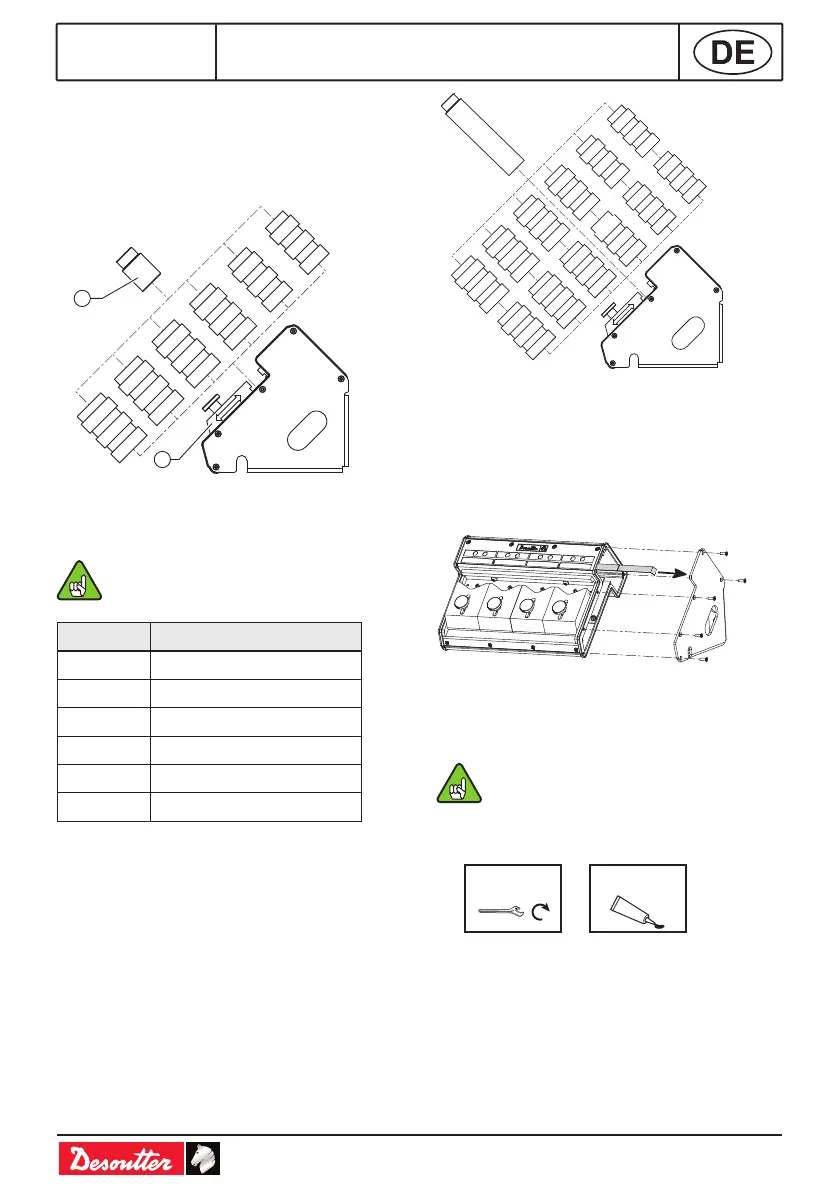

Externe Stecknussführung
● Das Rohr auswählen, den Verriegelungsteil
zur Blockierung schieben und mit dem
Rändelknopf oder der Schraube +
Unterlegscheibe (im Lieferumfang enthalten)
festziehen.
T1
T2
T3
T4
T5
T6
2
1
Legende
1 Steckschlüssel
2 Verriegelungsteil
Außen-Ø der Stecknuss ≤ Rohr Ø.
Rohr-Nr. Innen-Ø des Rohrs (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Bei einer zu kurzen Stecknuss die Rohre
abschneiden.
● Bei einer zu langen Stecknuss zwei oder
mehr ähnliche Rohre wie unten dargestellt
zusammenschrauben.
T1
T2
T3
T4
T5
T6
BESCHILDERUNG
Demontage
● Die 5 Schrauben auf der rechten Seite der
Wechselbox für Steckschlüssel wie unten
gezeigt lösen.
● Das Schild entfernen und mit einem Bleistift
die Legende beschriften.
Montage
Sicherstellen, dass die Dichtung korrekt
angebracht ist.
● Etwas Schraubensicherung hinzufügen und
die Schrauben wie unten gezeigt anziehen.
1.5 N.m Loctite 243
