Desoutter CVI3 - Montaje a la Pared

11/2016 15 / 72
6159931430
Issue no: 05
Series: -

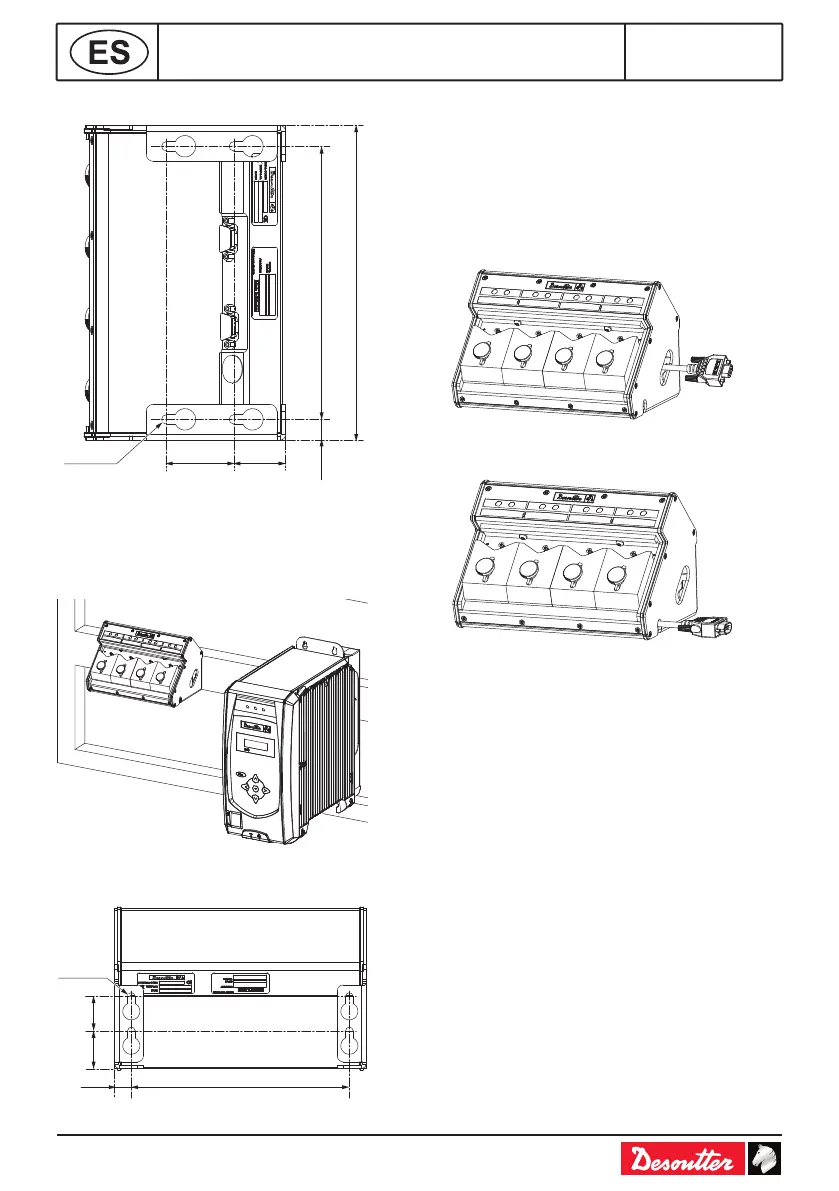

Dimensiones (vista inferior)
3647
219 190
4 x Ø6.5
14.5
MONTAJE A LA PARED
● Sujete el selector de vasos a la pared
utilizando 4 tornillos M6.
Dimensiones (vista posterior)
33 30
190
4 x Ø6.5
14.5
TENDIDO DEL CABLE EBUS
Es posible conectar en cadena hasta 15
accesorios, por ejemplo, selector de vasos,
balizas visuales, extensores de E/S en la red del
eBUS.
● Antes de efectuar la conexión, seleccione
"cómo pasar el cable":
en la parte lateral:
desde la parte inferior:
