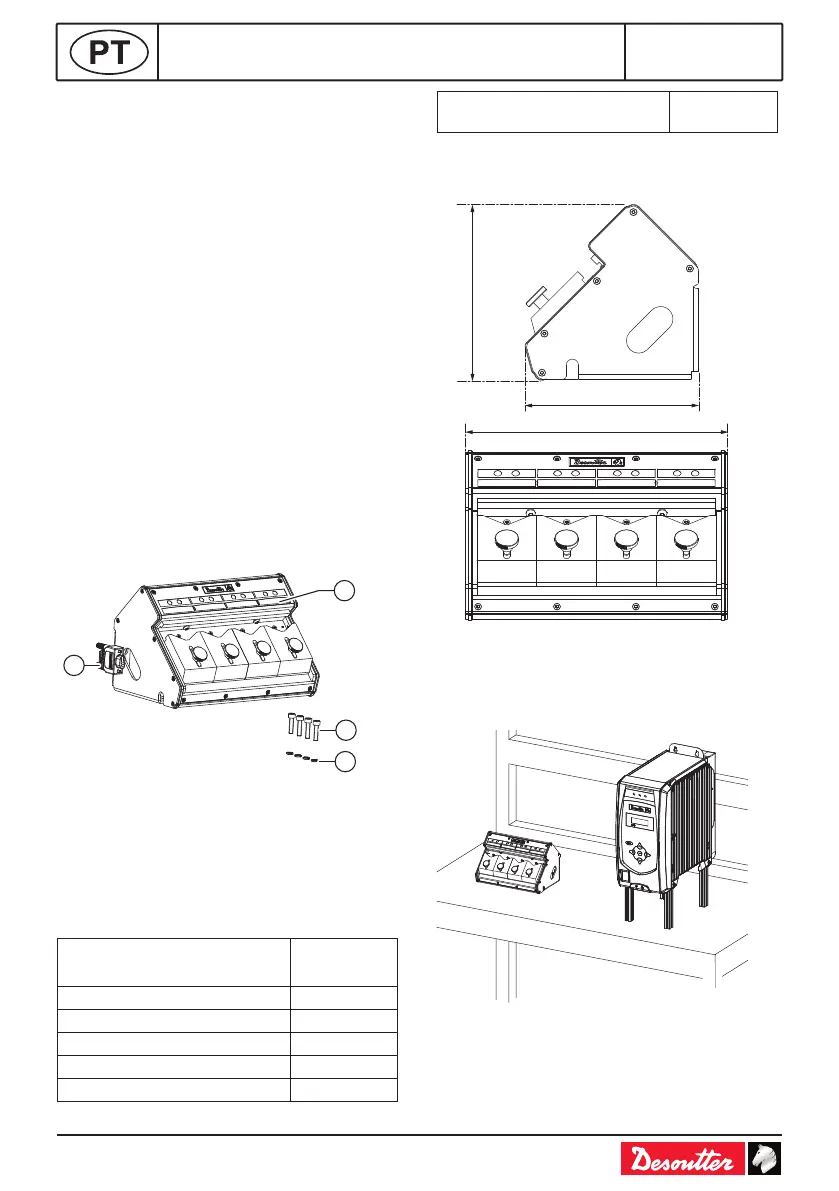

Desoutter CVI3 - Acessórios Opcionais

11/2016 29 / 72
6159931430
Issue no: 05
Series: -
Instruções originais
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou
parcial. Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças
não autorizadas não será coberto pela garantia
do produto e o fabricante não será responsável.
UTILIZAÇÃO
Esta bandeja de soquetes foi projetada para até
quatro soquetes diferentes e para ser conectada
à porta eBUS dos controladores CVI3 da
Desoutter.
Nenhum outro uso é permitido.
Apenas para uso prossional.
AO RECEBER A BANDEJA DE SOQUETE
● Verique se na embalagem estão incluídos
os seguintes itens:
2
3
4
1
Legenda
1 Plugue de terminação SubD 9-pt
2 Bandeja de soquete
3 4 parafusos M5x20
6 4 arruelas
ACESSÓRIOS OPCIONAIS
Descrição
Número de
peça
Kit de tubos e pawns 6153980355
Cabo eBus 1 m 6159176210
Cabo eBus 3 m 6159176220
Cabo eBus 5 m 6159176230
Cabo eBus 15 m 6159176240
Módulo bit para bits de
parafusadeira
6153980835
DIMENSÕES EM MM
139
219
139.80
MONTAGEM DA MESA
● Prenda a bandeja de soquete sobre a mesa
usando parafusos M6.
