Desoutter CVI3 - Accessori Opzionali

11/201624 / 72
6159931430
Issue no: 05
Series: -
Istruzioni originali
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Tutti i diritti riservati. E’ vietata la riproduzione
totale o anche solo parziale del presente
documento salvo previa autorizzazione,
specialmente per quanto concerne i marchi
depositati, le denominazioni dei modelli, i numeri
di codice e le illustrazioni. Si raccomanda di
impiegare esclusivamente pezzi di ricambio
autorizzati. Gli eventuali danni o difetti di
funzionamento dovuti all’uso di pezzi di ricambio
non autorizzati non sono coperti dalla garanzia e
il fabbricante non sarà ritenuto responsabile.
DICHIARAZIONE D'USO
Il presente magazzino bussole è progettato per
l'utilizzo con no a 4 diverse bussole e deve
essere collegato alla porta eBUS dei controller
CVI3 Desoutter.
Nessun altro uso è permesso.
Solo per utilizzo professionale.

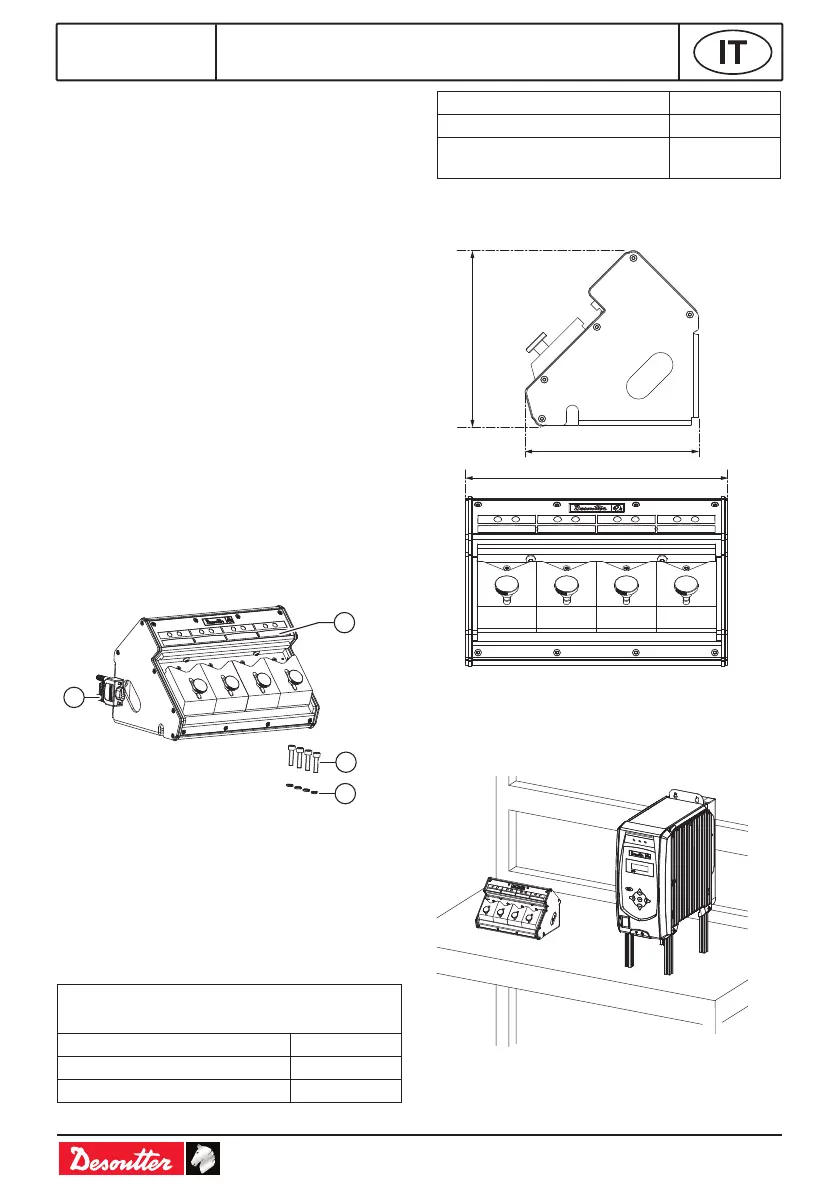

RICEVIMENTO DEL MAGAZZINO BUSSOLE
● Controllare che i seguenti articoli siano
presenti nell'imballaggio.
2
3
4
1
Legenda
1 Spinotto di chiusura SubD 9-pt
codice 6159176250
2 Magazzino bussole
3 4 viti M5x20
6 4 rondelle
ACCESSORI OPZIONALI
Descrizione
Numero di
parte
Kit di tubi e raccordi 6153980355
Cavo eBus 1 m 6159176210
Cavo eBus 3 m 6159176220
Cavo eBus 5 m 6159176230
Cavo eBus 15 m 6159176240
Modulo punta per punte di
avvitatori
6153980835
DIMENSIONI COMPLESSIVE IN MM
139
219
139.80
MONTAGGIO SULLA TAVOLA
● Fissare l'alzabussole sulla tavola mediante
le viti M6.
