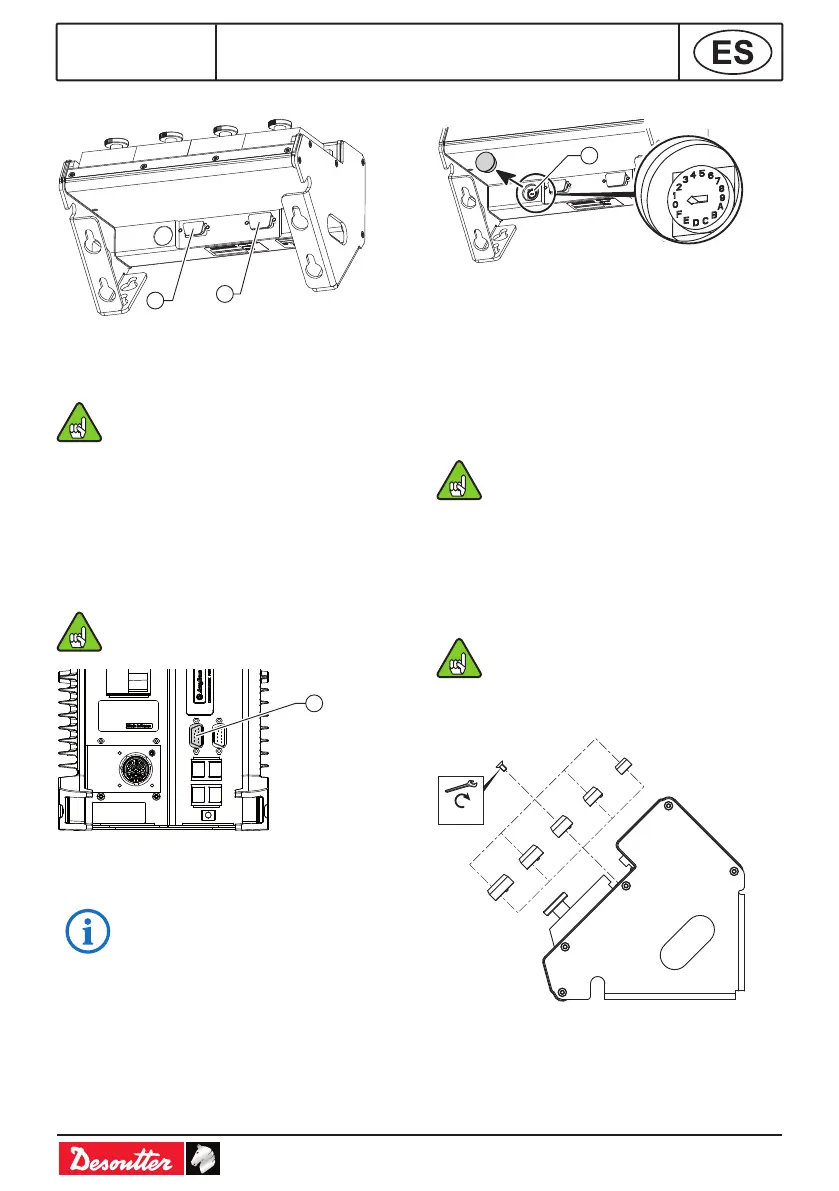

CONEXIÓN DEL SELECTOR DE VASOS
1
2
Leyenda
1 Conector SubD 9-pt
2 Conexión del cable eBUS
Coloque el conector cuando:
- El selector de vasos sea único en la
red eBUS.
- El selector de vasos sea el último
accesorio en la red eBUS.
CONEXIÓN DEL CONTROLADOR
● Conecte el cable eBUS al panel inferior del
controlador (véase a continuación).
El controlador suministra una corriente
de 24 V-1 A para alimentar al selector
de vasos.
9
Leyenda
9 Controlador del puerto eBUS.
Intensidad máx.: 90 mA a 24V CC.
POSICIÓN DEL SELECTOR DE VASOS
1
Leyenda
1 Ruedadecodicación
● Desmonte la tapa de la rueda de
codicación.
● Utilizando un destornillador, seleccione el
número de posición del selector de vasos
en el cable eBUS: (1-9 y A-F), siendo 1 la
primera posición y F la última (F=15).
● No ponga el accesorio en
funcionamiento cuando la rueda de
codicación está situada en "0"
● Coloque de nuevo la tapa en la rueda.
INSTALACIÓN DEL SELECTOR
Centrado interno del selector
Pieza Ø ≤ selector Ø tamaño M.
● Seleccione la pieza y sujétela utilizando el
tornillo montado en el selector de vasos.
M10
M12
M14
M16
M18
0.35 Nm
