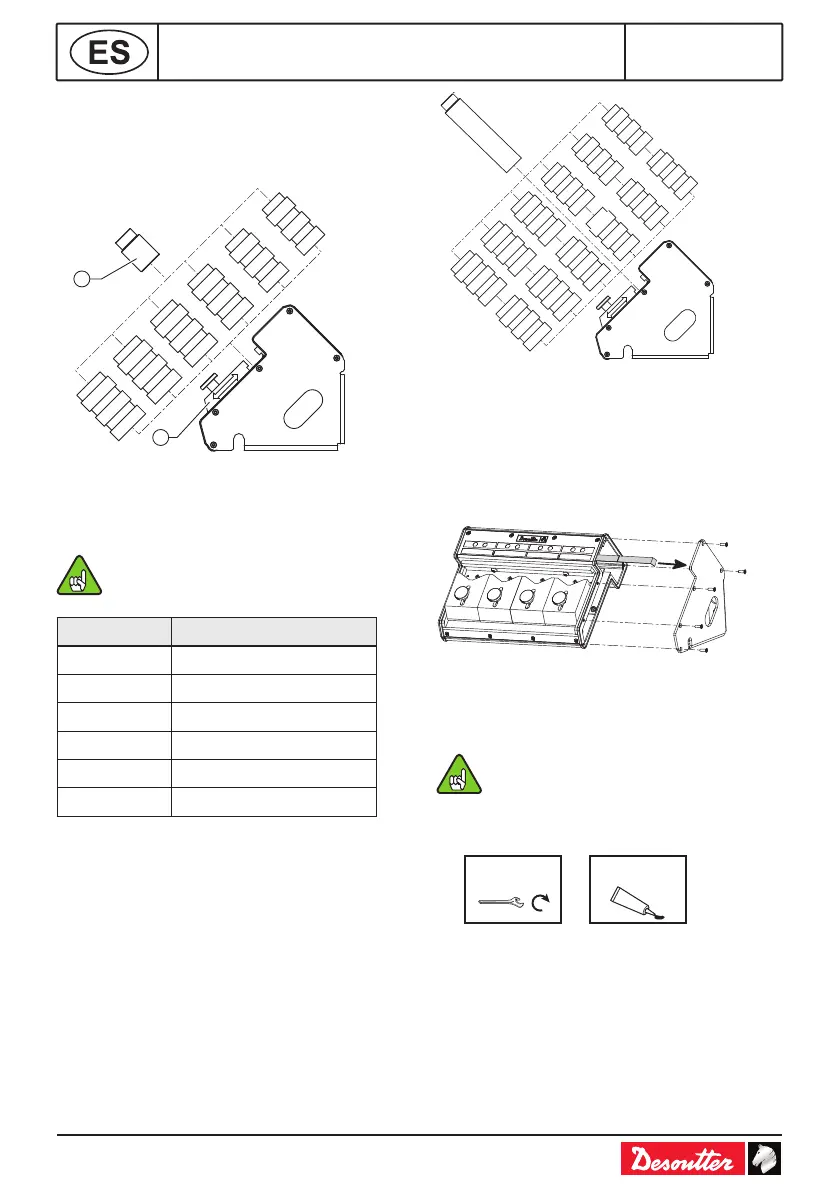

Guía externa del selector
● Seleccione el tubo, deslice la pieza de
bloqueo para jarla y apriete con el pomo
moleteado o el tornillo+arandela incluido en
la caja de embalaje.
T1
T2
T3
T4
T5
T6
2
1
Leyenda
1 Selección
2 Pieza de bloqueo
Ø Exterior de la selección≤ Ø del tubo.
N.º de tubo Ø Interior del tubo (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Si la toma es demasiado corta, corte los
tubos.
● Si la toma es demasiado larga, atornille dos
tubos o más similares como se muestra más
abajo.
T1
T2
T3
T4
T5
T6
ETIQUETADO
Desmontaje
● Aoje los 5 tornillos del lado derecho
del selector de vasos como se indica a
continuación.
● Retire la etiqueta y escriba la descripción con
un lápiz.
Volver a montar
Asegúrese de que el cierre esté
montado correctamente.
● Añada pegamento y apriete los tornillos
como se indica a continuación:
1.5 N.m Loctite 243
