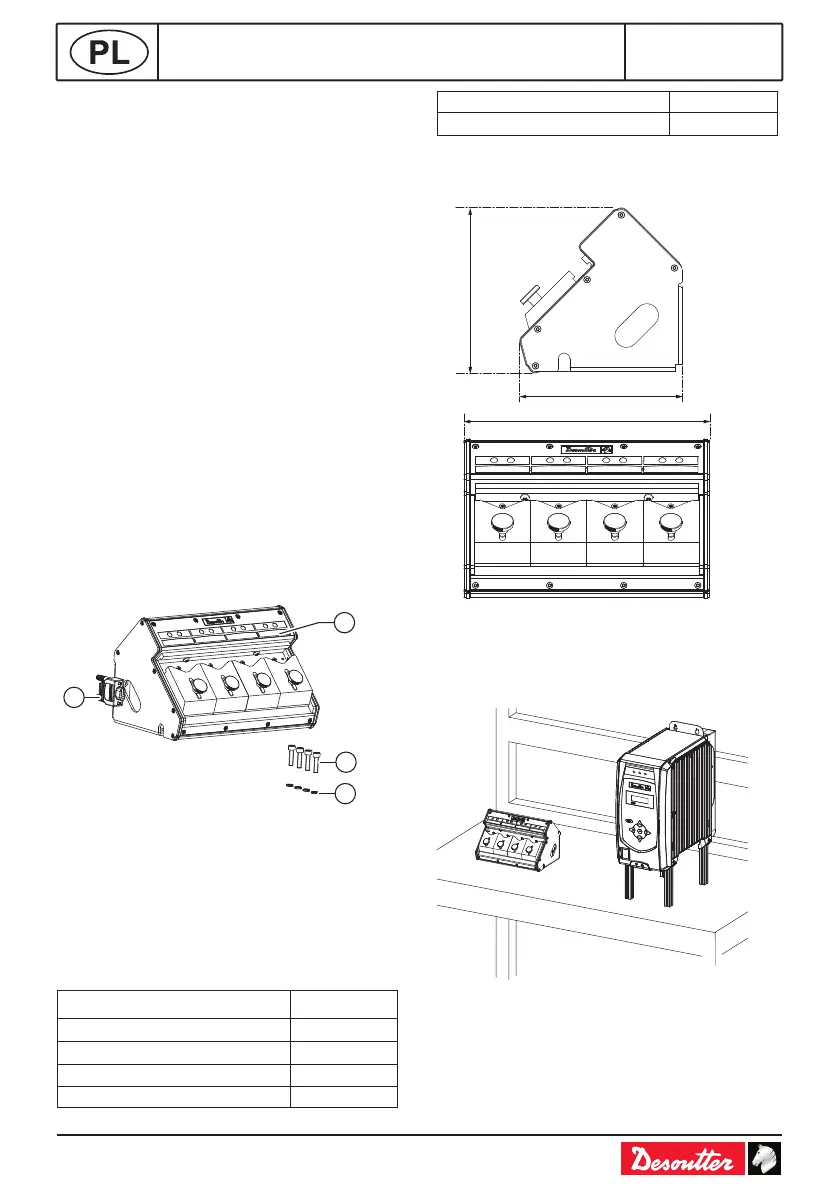

Desoutter CVI3 - Page 49

11/2016 49 / 72
6159931430
Issue no: 05
Series: -
Oryginalna instrukcja
© Copyright 2016, Ets Georges Renault
44818 St Herblain, FR
Wszelkie prawa zastrzeżone. Wszelkie
nieuprawnione użytkowanie lub kopiowanie
zawartości tego dokumentu bądź jego części
jest zabronione. Dotyczy to w szczególności
znaków towarowych, oznaczeń modeli,
numerów części oraz rysunków. Należy używać
wyłącznie zatwierdzonych części zamiennych.
Wszelkie uszkodzenia lub wadliwe działanie
spowodowane używaniem niezatwierdzonych
części zamiennych nie są objęte gwarancją ani
odpowiedzialnością z tytułu rękojmi za wady
produktu.
OŚWIADCZENIEOPRZEZNACZENIU
Ta półka gniazd jest przeznaczona maksymalnie
do 4 różnych gniazd i musi być podłączona do
portu eBUS kontrolerów Desoutter serii CVI3.
Używanie do innych celów jest niedozwolone.
Wyłącznie do użytku profesjonalnego.
POOTRZYMANIUPÓŁKIGNIAZD
● Należy sprawdzić, czy następujące elementy
znajdują się w opakowaniu zbiorczym:
2
3
4
1
Legenda
1 WtyczkaSubD9-stykowa,nrczęści
6159176250
2 Półkagniazd
3 4śrubyM5x20
4 4podkładki
YPOSAŻENIEOPCJONALNE
Opis Číslo dílu
Zestaw rurek i elementów 6153980355
Kabel eBUS 1 m 6159176210
Kabel eBUS 3 m 6159176220
Kabel eBUS 5 m 6159176230
Kabel eBUS 15 m 6159176240
Moduł bit do bitów śrubokręta 6153980835
WYMIARYCAŁKOWITEWMM
139
219
139.80
MONTAŻNASTOLE
● Zamocować półkę gniazd do stołu za
pomocą śrub M6.
