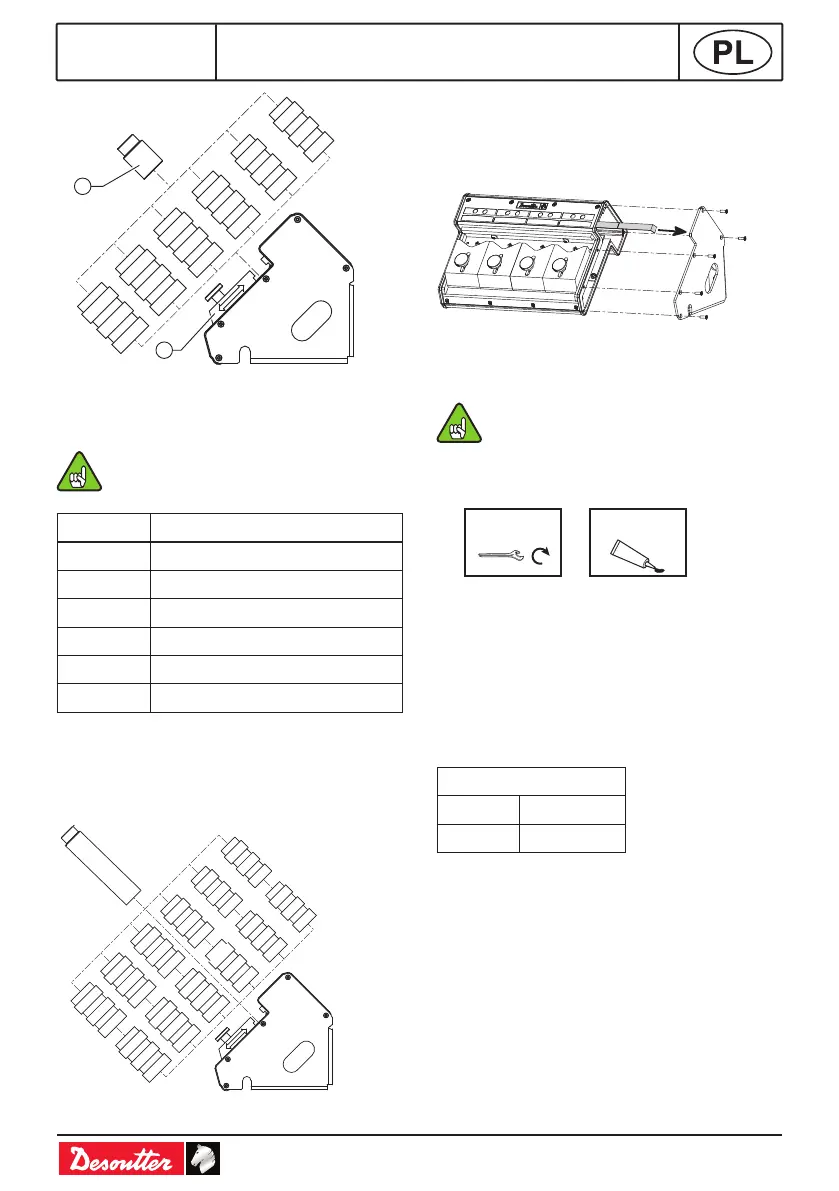

Desoutter CVI3 - Page 52

11/201652 / 72
6159931430
Issue no: 05
Series: -
T1
T2
T3
T4
T5
T6
2
1
Legenda
1 Gniazdo
2 Częśćblokująca
Zewnętrzna Ø gniazda ≤ Ø rury
Nr rury Wewnętrzna Ø rury (mm)
T1 15
T2 21
T3 24
T4 25
T5 27
T6 30
● Jeśli gniazdo jest za krótkie, należy uciąć
rurki.
● Jeśli gniazdo jest za długie, należy skręcić ze
sobą dwie lub więcej podobnych rurek, jak
pokazano poniżej.
T1
T2
T3
T4
T5
T6
OZNAKOWANIE
Demontaż
● Poluzować 3 śruby z prawej strony półki
gniazd, jak pokazano poniżej.
● Usunąć etykietę i zapisać opis ołówkiem.
Ponownymontaż
● Należy upewnić się, że uszczelka jest
prawidłowo zamontowana
Dodać trochę kleju i dokręcić śruby, jak
pokazano poniżej:
1.5 N.m Loctite 243
KONFIGURACJIPÓŁKIGNIAZD
Do skongurowania półki gniazd wymagane jest
oprogramowanie CVIPC/CVI CONFIG.
● Więcej informacji można znaleźć w rozdziale
„We/wy i akcesoria” w instrukcji obsługi.
MODUŁBITDOBITÓWŚRUBOKRĘTA
ZAKRES BITÓW
HEX od 4 do 8
TORX od 25 do 40
