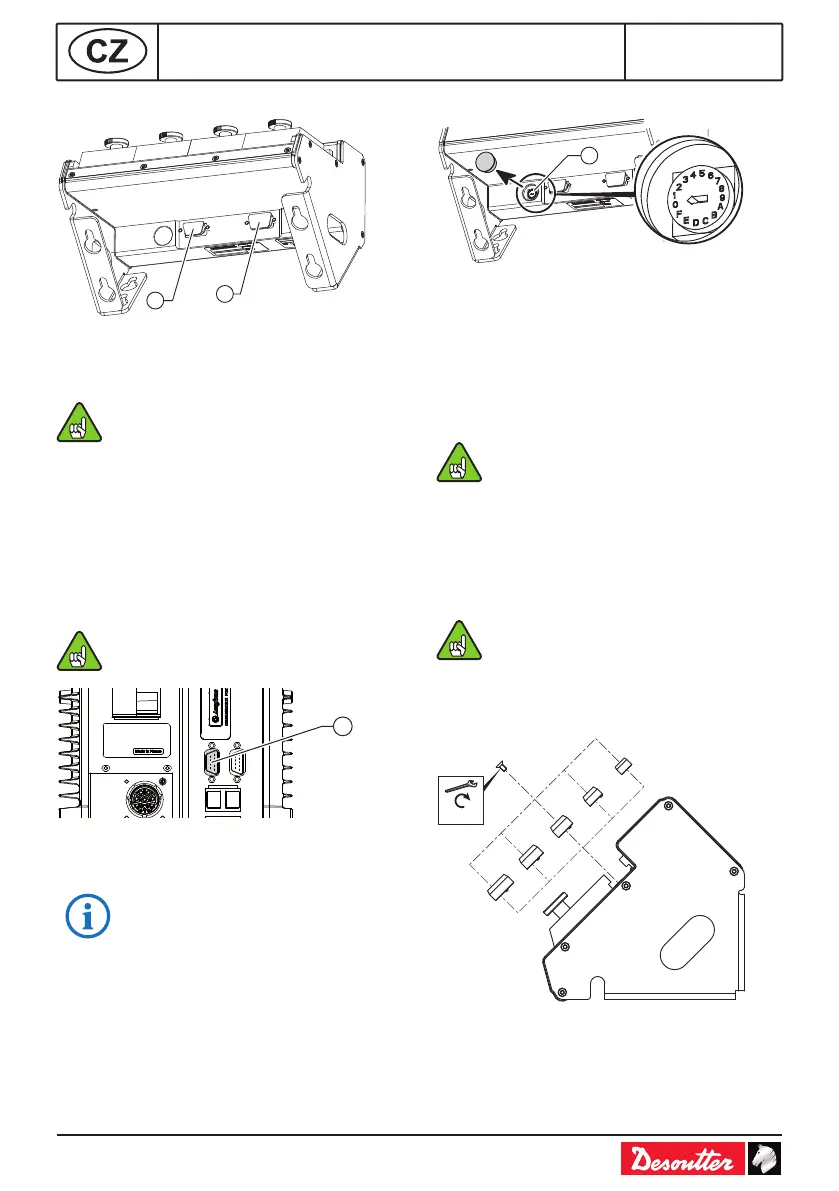

ZAPOJENÍ ZÁSOBNÍKU NA NÁSTAVCE
1
2
Popis
1 KoncovkaSubD9vývodů
2 Zapojení kabelu eBUS
Koncovku použijte v následujících
případech:
- Zásobník na nástavce je v síti eBUS
jedinečný.
- Zásobník na nástavce je posledním
příslušenstvím v síti eBUS.
ZAPOJENÍŘÍDICÍJEDNOTKY
● Zapojte kabel eBUS do spodního panelu
řídicí jednotky (viz níže).
Z řídicí jednotky je zajištěno napájení
zásobníku na nástavce 24 V-1 A.
9
Popis
9 PorteBUSřídicíjednotky
Max. proud: 90 mA při 24 V ss.
POZICE ZÁSOBNÍKU NA NÁSTAVCE
1
Popis
1 Kódovacíkolečko
● Sejměte kryt kódovacího kolečka.
● Pomocí šroubováku zvolte číslo pozice
zásobníku na nástavce na kabelu eBUS: (1-9
a A-F), 1 je první pozice, F je poslední pozice
(F=15).
● Neuvádějte příslušenství do provozu,
pokud je kódovací kolo nastaveno
na "0".
● Umístěte kryt zpět na kolečko.
INSTALACE NÁSTAVCE
Vnitřnívystředěnínástavce
Ø spojovacího dílu ≤ Ø nástavce
velikosti M.
● Zvolte spojovací díl a zajistěte jej s použitím
šroubu zašroubovaného do zásobníku na
nástavce.
M10
M12
M14
M16
M18
0.35 Nm
