5.6.2 - 入力･出力配置

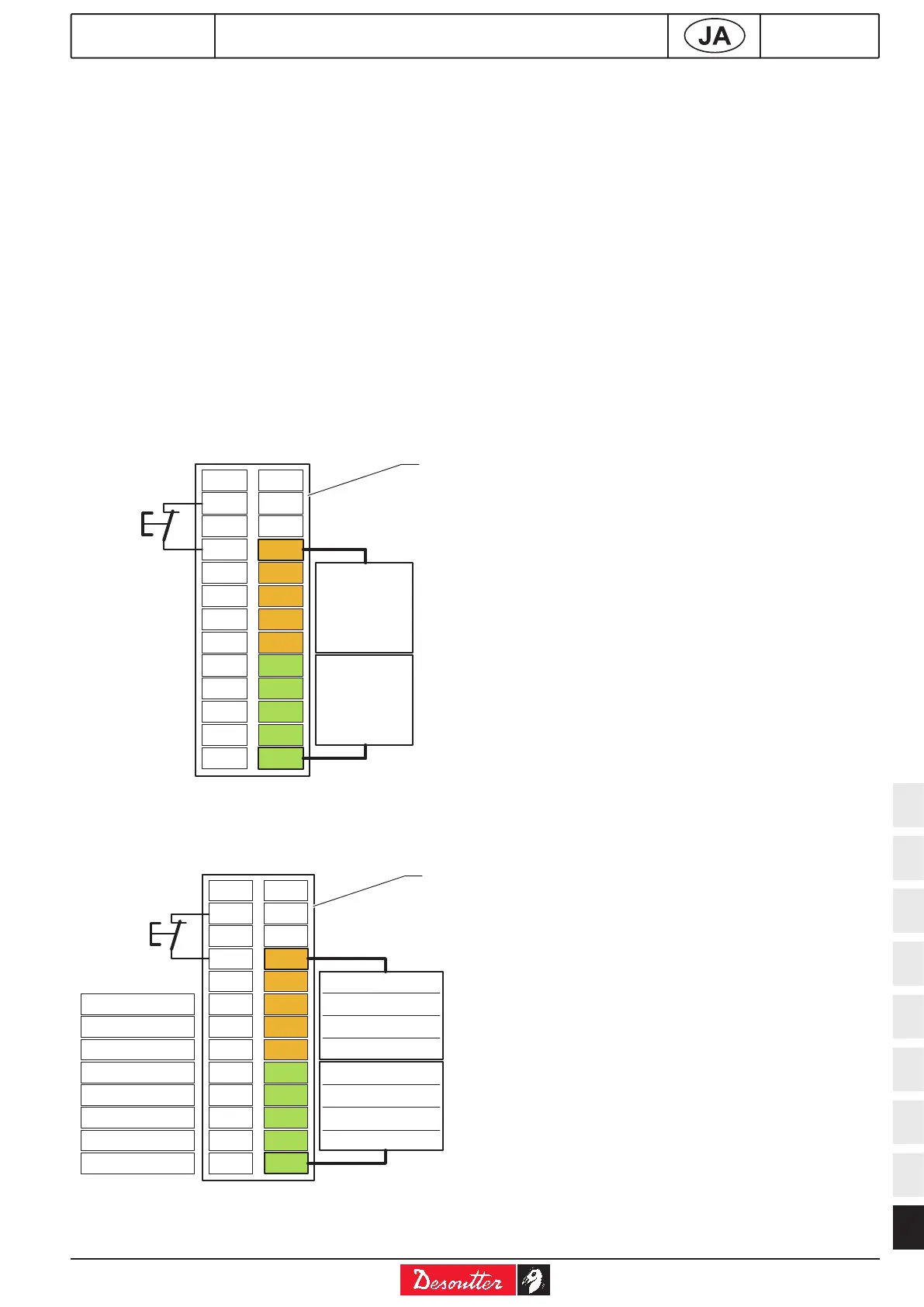

"STATION" メニューは、 入出力機能のアドレスを
入出力コネクタに再配置できます。
予期の操作に従って、デフォルト配置と、デフォ
ルト配置で定義されていない機能付の専用配置を
使うことが出来ます。
全機能は、いずれのインプットまたはアウトプッ
ト上でも構築可能です。
入出力コネクタの数個の出力に同じ出力機能を配
置することもできます。
OUTPUTには2つの別々の共通サーキットがあるこ
とにご注意ください：
 COM1 は、アウトプット1から4までに共通。
 COM2 は、アウトプット5から8までに共通。
 COM1 と COM2 に同時に接続して、全アウトプ
ット向けの固有の共通サーキットを作ることが
できます。
入力
GND
出力
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
CYC1
CYC2
CYC4
CYC1
CYC2
CYC4
READY
INCYC
ACCRP
REJRP
NCYOK
VALSP
ACKNOW
SCY
DIR
RESET
COM1
1
凡例・説明文
1 工場配置
GND
+24V
0VE
1
2
3
4
5
6
7
8
STOP
n.c.
GND
+24V
0VE
2
3
4
5
6
7
8
COM2
1
COM1
入力 出力
1
凡例・説明文
1 あなたのカスタム化構築を記しておきましょう
