3. MESSA IN SERVIZIO
Accendere l’unità mediante l’interruttore on/o󰀨
posto sul pannello posteriore.
L’unità esegue un controllo di sistema generale
quindi appare la prima schermata.
PR 4% ELAS 0/5
VITI
SERR/IMPOCICLO COPPIA GIUNTO SCARTO
Ciclo OKVitOK
1/1
OVER
FINECiclo NOKVitNOK
1
2

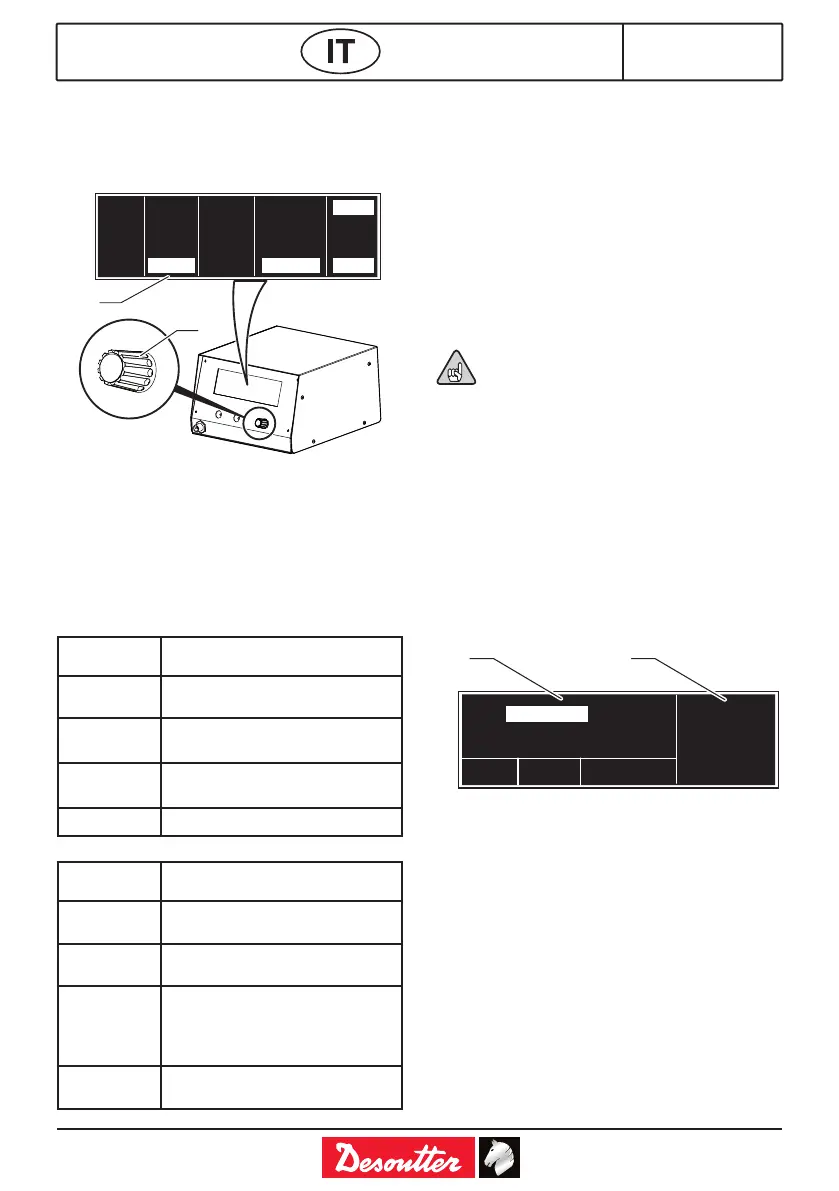

Legenda
1 Codicatore a manopola
2 Schermata principale
Premere il pulsante MENU (1) per 1 secondo
per visualizzare la schermata principale (2)
che indica il Programma (da 1 a 8), il Livello di
Coppia, il Tipo di Giunto (Elastico o Rigido), le
Viti Serrate e Impostate e le Viti Scartate.
I cinque campi superiori indicano la
congurazione dell’unità:
PR_ CICLO programma impostato da 1 a 8
oppure EXT.
% COPPIA coppia programmata come
valore percentuale
GIUNTO
ELAS - RIGI
giunto programmato.
VITI
SERR/IMPO
viti serrate in un gruppo.
SCARTO numero di viti scartate.
I cinque campi inferiori rappresentano:
VitOK Avvitatura corretta e󰀨ettuata tra
tempo min e max.
VitNOK Avvitatura sbagliata e󰀨ettuata
oltre il tempo limite min o max.
Ciclo OK Ciclo OK e che non supera lo
scarto programmato.
Ciclo NOK Ciclo sbagliato, una o più viti
sono state scartate, oppure
il tempo del ciclo è stato
superato.
FINE Fine di un ciclo o di una
sequenza.
4. MENU
Per digitare la password e per spostarsi
all’interno del menu, utilizzare la manopola
presente sul pannello anteriore dell’unità:
● Ruotare la manopola per spostarsi tra i
campi.
● Per digitare all’interno di un campo e per
modicare un valore premere e ruotare la
manopola no a quando non si raggiunge il
valore desiderato.
● Per memorizzare il valore, premere ancora
una volta la manopola.
● Per tornare indietro premere ESC e per
uscire dal menu premere di nuovo ESC.
I valori vengono memorizzati
automaticamente spostandosi tra una
schermata e l’altra o tornando alla prima
schermata.
5. PROGRAMMAZIONE
DELL’UNITÀ
Per accedere al menu programmabile premere il
pulsante MENU per 5 secondi.
Al primo avvio (e ogni volta che l’unità viene
riaccesa) l’unità richiede l’inserimento di una
password.
5.1. Digitare / modicare password e
lingua
ENTRA ESCI CAMBIA PWD
LINGUA
ITALIA
PASSWORD: _ _ _ _
1 2
Legenda
1 Schermata password
2 Selezione lingua
● Premere il pulsante MENU per 5 secondi.
● Premere la manopola e digitare le quattro
cifre della password (la password predenita
è: 1111).
Dopo aver digitato la password, ruotare il
codicatore su ENTRA, premerlo e viene
mostrata la prima schermata dell’unità.
Per modicare la password:
● digitare la password precedente.
● selezionare CAMBIA PWD.
● Digitare la nuova password e salvarla
premendo il codicatore.
