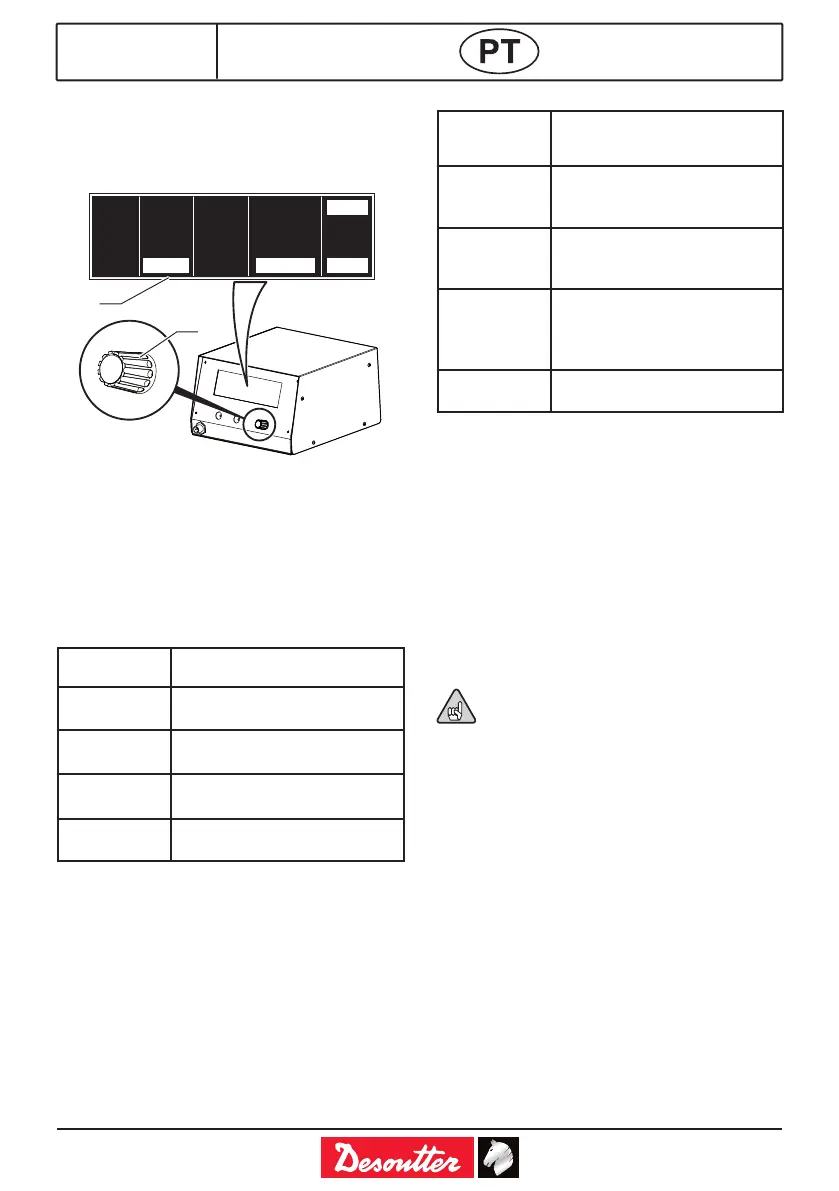

3. FUNCIONAMENTO
Ligar a unidade no interruptor On/O󰀨 no painel
posterior.
A unidade executará uma vericação geral do
sistema e depois mostrará o primeiro ecrã.
PR 4% FLEX 0/5
PARAFUSOS
Pron/PrepCICLO TORQUE JUNTA REJEIT
Ciclo OKAptOK
1/1
OVER
FIMCiclo NOKAptNOK
1
2
Legenda
1 Botão codicador
2 Ecrã principal
Pressione o botão MENU (1) durante 1 segundo
e aparecerá o ecrã principal (2) indicando o
Programa (1 a 8), o Nível de Torque, o tipo de
Junta (Rígida ou Flexível), os Parafusos Prontos
e Preparados, e os Parafusos Rejeitados.
Os cinco campos superiores indicam a denição
da unidade:
PR CICLO Denição do programa de 1 a
8 ou EXT.
% Torque Torque programado em
percentagem.
JUNTA
FLEX - RIGI
Junta programada.
PARAFUSOS
Pron/Prep
Parafusos prontos num lote.
REJEIT Número de parafusos
rejeitados.
Os cinco campos inferiores representam:
AptOK Aperto correcto executado
entre o tempo mín. e o tempo
máx.
AptNOK Aperto incorrecto executado
abaixo do tempo mín. ou
acima do tempo máx.
Ciclo OK Ciclo correcto e que não
excede os parafusos rejeitados
programados.
Ciclo NOK Ciclo incorrecto, um ou mais
parafusos foram rejeitados ou
foi ultrapassado o tempo de
ciclo.
FIM Fim de um ciclo ou de uma
sequência.
4. MENU
Para inserir a senha e deslocar-se através
do menu, utilize o botão no painel frontal da
unidade.
● Para se deslocar através dos campos, basta
rodar o botão.
● Para inserir um campo e alterar o valor,
pressione e rode o botão até alcançar o valor
pretendido.
● Para guardar o valor, pressione o botão
novamente.
● Para regressar prima SAIR, e para sair prima
SAIR novamente.
Os valores são guardados
automaticamente deslocando-se de
um ecrã para outro ou regressando ao
primeiro ecrã.
